Аэросани своими руками: видео, чертежи
Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:
- Обороты двигателя – 4700.
- Мощность – 15 л.с.
- Максимальное усилие пропеллера – 62 кг.
- Диаметр винта – 1300 мм.
- Наибольшее число оборотов винта – 2300.
- Передаточное число редуктора – 1,85.
- Площадь полозьев – 0,68 м квадратных.
- Максимальный вес (без водителя) – 90,7 кг.
- Максимальный вес с грузом – 183 кг.
Грузоподъемность
Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.
Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.
Дальность передвижения
Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.
Запас топлива
Скорость хода
По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.
Конструкция тормозов и пуска двигателя
Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж.
Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.
к содержанию ↑Особенности аэросаней для рыбаков
Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда.
Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.
к содержанию ↑Как сделать аэросани своими руками
Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план.
От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.
Конструкция корпуса
Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона.
Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм.
Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.
Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.
В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками.
После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем.
Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.
Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.
Винтомоторная система
Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.
Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.
Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.
Ходовая подвеска
Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.
Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.
Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.
Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось.
Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия.
В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута.
Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.
Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.
Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.
Как оборудовать аэросани?
Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.
Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.
В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.
Аэросани на основе двигателя от бензопилы
Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.
Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л.с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.
Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.
к содержанию ↑Техника безопасности
Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер.
Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.
В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.
В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.
Аэросани самодельные с маломощным двигателем (чертежи)
Аэросани самодельные не способны преодолевать местность с крутыми подъемами. В этом состоит их конструктивная особенность.
Все дело в том, что в качестве движителя установки выступает воздушный винт, иногда его еще называют пропеллером. Если вы решили самостоятельно изготовить аэросани, то можете использовать систему из трех лыж.
Некоторые умельцы используют 4 лыжи, можно применить при проведении работ и несущий корпус. Последняя разновидность аэросаней предполагает возможность передвижения конструкции не только по снегу, но и по воде.
к содержанию ↑Рекомендации по изготовлению аэросаней
Аэросани самодельные могут иметь всевозможные разновидности конструкций. Система может быть одноместной, тогда предстоит использовать три лыжи.
При изготовлении будет применяться балка корпуса, а также поперечная балка, предназначенная для монтажа задних лыж. Помимо прочего, нужно будет использовать подмоторную раму.
Комплект брусков, применяемых в работе, должен иметь сечение, равное 35×40 мм. Фиксация элементов будет осуществляться на болтах М6.
В месте стыковочных узлов нужно будет монтировать стальные уголки, а также шайбы значительного диаметра, они будут исполнять роль фиксатора, который предотвратит деформацию древесины.
Составляющие конструкции
Аэросани самодельные в области монтажа поворотной стойки спереди расположенной лыжи предполагают наличие стальной пластины, скоб, а также угольников. Лыжи должны быть выполнены из древесины.
Передняя область корпуса закрывается элементом, который станет выполнять роль капота. На его боковинах располагаются стальные скобы.
На верхней части капота будет вмонтирована велосипедная фара. Сиденье для водителя можно изготовить из фанеры, необходимо взять полотно, толщина которого равна 8 мм.
Передней частью этот элемент будет опираться на две пружины, позаимствованные от велосипедного седла. Поперечные бруски, на которых монтируется мотор, обладают разной длиной.
Задний брусок будет длинным, он крепится трубчатыми стойками и исполняет роль ограждения воздушного винта. На его концах нужно закрепить выгнутые по радиусу пропеллера пластины.
Последние в процессе работы нужно будет покрасить в красный цвет. Задние лыжи обладают скобами-кабанчиками.
Их можно изготовить из полосовой стали, из которой предварительно вырезается заготовка с размером 5×30 мм.
Аэросани самодельные будут иметь в составе, как уже было сказано, скобы-кабанчики, с помощью которых лыжи монтируются на болтах М10 к уголкам. Последние сопрягаются с брусками поперечной балки.
Особенности изготовления лыж
Моторная часть
Самодельные аэросани управляют поворотом передней лыжи. От рулевой колонки идет тросовая передача.
Для управления мотором конструкцию предстоит снабдить рычагами газа, кроме того, будет нужно опережение зажигания. Проводку можно позаимствовать у мотоцикла.
Мотором будет выступать тракторный пускач ПД-10. На пускаче нужно установить цилиндр воздушного охлаждения, который можно взять от мотоцикла ИЖ-56.
Что касается топливного бака, его следует расположить под мотором. Топливная подача будет осуществляться самотеком.
к содержанию ↑Альтернативный вариант изготовление аэросаней
Самодельные аэросани можно изготовить и по другой технологии. Как и в первом случае, они будут одноместными, но снабдить их предстоит четырьмя лыжами.
При этом следует придерживаться главного принципа, который выражен в применении как можно меньшего числа дефицитных материалов. Это значительно удешевит конструкцию и сделает ее максимально простой.
При этом рекомендуется обратить внимание на снижение веса. Несмотря на то что данная конструкция будет обладать четырьмя лыжами, а не тремя, как в предыдущем варианте, она должна получиться легче.
к содержанию ↑Изготовление корпуса
Самодельные аэросани с маломощным двигателем изготавливаются в данном случае из брусков. Предстоит подготовить перед началом работ и еловые доски, которые должны иметь толщину, равную 16 мм.
Лыжи нужно монтировать симметрично по отношению к двум поперечно расположенным доскам. Передние лыжи будут управляемыми.
Они будут иметь в составе кронштейны. Крепление необходимо осуществлять болтом М10, который будет выступать осью.
Очаг, отвечающий за управление, будет совмещен с вилкой. Метод сопряжения рычагов управления левой и правой лыжами, а также тросом управления будет жестким.
Трос необходимо направить через ролики, оттуда он будет уходить на барабан рулевой колонки, где крепится болтом М6. Поперечная тяга обладает с обоих концов наконечниками, предназначенными для регулировки параллельности положения лыжи.
Поворотная скоба в области оси на передней доске проходит сквозь бруски, которые имеют сечение 30×30 мм. Лыжи, расположенные сзади, крепятся посредством уголков и болтов М10.
Как сделать аэросани: корпус аэросаней
В конструкцию корпуса самодельных аэросаней входят наборный каркас и обшивка. Каркас состоит из двух лонжеронов 9 размером 35х35х2350 мм, двух силовых стрингеров размером 25х16х2850 мм, пяти стрингеров размером 20х12х2100 мм в передней части корпуса и трех — размером 22х18х745 мм в моторном отсеке.
Все детали к передним концам сужены и доведены до размеров: лонжероны — 28×28 мм, стрингеры — 18х10 мм.
Четыре шпангоута 20, 21, 25, 26 выпилены из 10-миллиметровой фанеры (см. шаблоны на рис.
2, вид А), а шпангоуты 20, 21 усилены в верхней части распорками. Сначала монтируется нижняя рама с распорками 49, затем устанавливаются шпангоуты, которые соединяются с распорками угольниками, и стрингеры.
Весь каркас самодельных аэросаней собирается на казеиновом клее, а места стыковки тщательно бинтуются марлей, пропитанной клеем. Размеры шпангоутов можно изменить в зависимости от роста водителя, а крепления стрингеров в шпангоутах сделать так, чтобы в каркасе получились замкнутые треугольники и трапеции.
Противопожарная перегородка 17 изготовлена из дюралюминиевого листа толщиной 1,5 мм; к ней крепится накладка из липы, в которой сверлится отверстие для установки датчика дистанционного тахометра, соединенного гибким валом с валом винта.

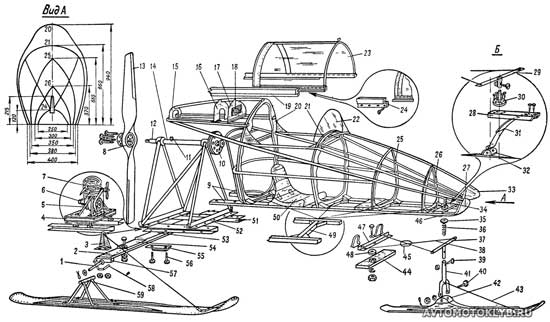

Рис. 2. Узлы и детали самодельных аэросаней:
1 — полуось; 2, 53, 54 — детали рессоры; 3 — кронштейн; 4 — плита; 5 — поднос;
6 — двигатель; 7 — вентилятор; 8 — подшипник; 9 — лонжероны; 10 — шкив; 11 — заливная горловина картера вала винта; 12 — вал винта; 13 — накладка; 14 — картер;
15, 16, 20, 21, 25, 26, 27 — шпангоуты; 17 — противопожарная перегородка; 18 — датчик дистанционного тахометра; 19, 24 — направляющая фонаря кабины; 22 — козырек;
23 — фонарь; 28 — швеллер; 29 — рычаг; 30 — фланец; 31 — рессора; 32 — кронштейн лыжи; 33 — обтекатель; 34 — пружина; 35 — шайба; 36 — пружина; 37 — рычаг; 38 — трос;
39, 40 — болты; 41 — вилка; 42 — кронштейн; 43 — амортизатор; 44 — качалка; 45 — манжета; 46 — основание крепления передней подвески; 47 — уголок; 48 — шайба; 49 — распорка;
50 — сиденье; 51, 52 — подмоторная рама; 55 — соединительная планка; 56 — винт;
57 — опора полуоси; 58 — деталь крепления; 59 — кабанчик.
|
Борта кабины и обтекатель корпуса вала обшиваются трехмиллиметровой фанерой. Обшивка аэросаней — дюралюминиевые листы толщиной 0,5 мм. В кабине установлено сиденье, изготовленное из трехмиллиметровой фанеры. За сиденьем расположен багажник, где размещаются запчасти, инструмент, запасная канистра с горючим. к содержанию ↑Винтомоторная установка самодельных аэросанейНа аэросанях применен двигатель от мотоцикла ИЖ-56. Вал винта ставится в подшипниках на каркасе, изготовленном из трубок и швеллеров № 6,5 размером 65х36х5 мм. Двигатель крепится к деревянной плите 4 (размером 385х215х40 мм) четырьмя подкосами 5 и двумя кронштейнами. Она сверху и снизу обшивается пятимиллиметровой фанерой. Под лапки подкосов подкладываются дюралюминиевые уголки. Между плитой и швеллерами помещаются пластины (фанера, текстолит) для регулировки натяжения клиновидны ремней. Вентилятор (Ø300 мм, с большим шагом) системы охлаждения двигателя устанавливается на кронштейне картера. Он изготовлен из липы и пропитан эмалитом. Передаточное отношение привода вентилятора — 1:2. Цилиндр двигателя заключен в кожух, который способствует лучшему охлаждению. Шкив коленчатого вала (рис. 3) выточен из стали 15ХГС без термообработки. Конусное отверстие шкива тщательно подогнано по размерам коленчатого вала. Рис. 3. Деталировочные чертежи аэросаней: |
|
Винтомоторная установка очень компактна, позволяет в любой момент снять ее с аэросаней и установить на аэроглиссер (на последнем обязательно дополнительное охлаждение). Вал винта установлен в двух подшипниках (радиальном и радиально-упорном). Ходовая часть аэросаней Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.
Лыжи изготовлены из 10-миллиметровой фанеры, усилены березовыми брусками размером 30х20х1000 мм, листами из нержавеющей стали толщиной 0,3 мм. Кабанчик 59 крепится к лыже болтами М6 с потайной головкой. Лыжи имеют подрезы, изготовленные из стальных трубок Ø8 мм, длиной 430 мм. Концы последних сплюснуты. Подрезы крепятся к лыже в средней части под кабанчиком болтами М6 с потайной головкой. Они устраняют нежелательные изгибы полуосей при поворотах и наездах на препятствия. Носовые части лыжи слегка распаривают в кипятке и выгибают на стапеле. Чтобы сохранить эту форму, устанавливают стяжную алюминиевую пластину толщиной 3 мм. Подвеска лыж — деревянная рессора изготовлена из трех частей. Нижняя выполнена из березовой доски размером 25х130х1400 мм (к концу сужена до 70 мм), к которой крепится полуось 1 длиной 300 мм (стальная трубка Ø20 мм). Вторая часть 54(18х130х1160 мм) и третья 53(15х130х750 мм) изготовлены из сосновых досок. Все три части стягивают дюралюминиевыми уголками и болтами М8. Амортизаторы 43 предотвращают зарывание лыжи в снег. Они изготовлены из резинового жгута сечением 1 см². Точка приложения равнодействующей веса аэросаней и силы тяги, которая направлена в нашем случае по передним подкосам кабанчика, располагается сзади центра площади лыж на 100 мм, что создает последним при движении уклон 1—2°. Задние лыжи нагружены немного больше, чем передняя. Все это создает условия для быстрого выхода лыж на поверхность снежного покрова. Передняя лыжа аналогичной конструкции управляется ногами с помощью педалей, качалки 47 (дюралюминиевый уголок), двуплечего рычага 37 (велосипедный руль, рукоятки срезаны) и тросов 38. Кожаная манжета между ними предохраняет тросы от повреждения. Вилка лыжи — от старого велосипеда. Недостаток — пружинная амортизация не обеспечивает надежного гашения колебаний, и лыжа имеет тенденцию к произвольному повороту. В последнем варианте нами разработана другая подвеска передней лыжи, которая показана на рисунке 2 (вид Б). Вилка с пружиной заменена амортизирующим элементом, состоящим из дюралюминиевого швеллера 28, фланца 30 (который крепится четырьмя болтами к швеллеру) и куска автомобильной рессоры 31, которые соединяются болтами. Очень важно, чтобы ось вращения лыжи отстояла от оси вращения амортизирующего элемента на 100—150 мм назад. Это необходимо для того, чтобы лыжа в случае обрыва троса могла находиться во флюгерном положении, то есть была горизонтальна. Расчет и изготовление винта — дело сложное и кропотливое. Здесь даны лишь шаблоны двух типов винтов (рис. 4), применявшихся в нашей конструкции.
|

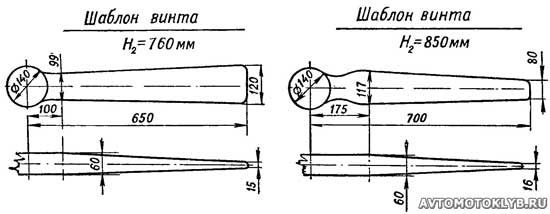

Первый — Ø1300 мм, шаг — 760 мм, при N = 15 л. с. — для движения аэросаней в нормальных дорожных условиях, второй — Ø1400 мм, шаг — 850 мм, узколопастный — для достижения максимальной скорости при хороших дорожных условиях.
Практика показывает, что при числах оборотов винта 1400—1600 об/мин и мощности двигателя 13—15 л. с. наиболее подходит винт диаметром 1500 мм и шагом 500—600 мм. При той же мощности, но при числах оборотов 2200—2400 об/мин диаметр винта — 1200—1300, шаг — 650—700 мм.
к содержанию ↑Оборудование самодельных аэросаней
В кабине водителя имеется приборная доска, изготовленная из листового текстолита, в нее вмонтированы приборы: указатель уровня топлива, питающийся от двух батарей карманного фонаря, тахометр, амперметр, замок зажигания и др. С левой стороны установлено зеркало. Козырек 22 изготовлен из оргстекла толщиной 3 мм, а фонарь 23 — из двухмиллиметрового.
В кабине слева находятся рычаги управления дроссельной и воздушной заслонками карбюратора; на полу — ручка управления тормозным щитком; на ручке сверху — рычажок декомпрессора. Тормозной щиток изготовлен из половинки тонкостенной трубы V-образной формы и дюралюминиевого листа.
Он крепится к нижней доске рессоры шарнирно. В нерабочем положении он удерживается резиновым амортизатором, а при торможении отклоняется вниз и вперед ручкой управления.
По такой схеме можно построить двух- и трехместные аэросани с более мощным двигателем. Придется только увеличить размеры. Можно сделать каркас сварной конструкции из тонкостенных трубок, улучшить заднюю подвеску самодельных аэросаней — сделать ее с пружинно-гидравлическими амортизаторами.
Как сделать аэросани своими руками
Аэросани используют там, где нет дорог или с трудом проходит трактор. Этот самодельный транспорт не имеет сцепления и сложной трансмиссии. Гидравлические тормоза также отсутствуют, поэтому аэросани легко сделать своими руками.
Преимущества на зимней рыбалке
Зимой рыбакам приходится преодолевать большие расстояния. Использование самодельной техники делает заброску к водоему быстрой и удобной. Транспортное средство оборудовано полозьями, благодаря этому возможно перемещение по льду, насту и снегу. Аэросани приводит в движение авиационный пропеллер. Он вращает мотор, который работает на бензине.
При езде сани развивают скорость до 150 км/час. Этим они выгодно отличаются от снегоходов. Обладая мягкой подвеской, транспорт обеспечивает комфорт при езде. Если говорить о плавности хода, то аэросани сравнимы с автомобилем. На них часто устанавливают кабины, это дает дополнительную защиту от ветра и мороза.
Днищевая рама служит основанием конструкции, ее делают в виде панели. Раму собирают из брусков-лонжеронов, лучше всего использовать сосновые. Также требуется пенопластовый наполнитель, а жесткость конструкции придают с помощью деревянных поперечин.
Раму обшивают, для этой цели необходимо приобрести фанерное полотно. Вместе с изгибом на кручение и высокой жесткостью оно демонстрирует высокие качественные характеристики.
к содержанию ↑Технические характеристики
Самодельные аэросани лучше снегохода; мотосани для рыбалки своими руками можно сделать, установив на конструкцию мотор мощностью от 15 л.с. Так легко добиться следующих показателей:
- За 1 минуту двигатель совершает 4700 оборотов.
- Диаметр винта составляет 1300 мм, он раскручивается до 2300 оборотов. Максимальное усилие — 62 кг.
- Топливный бак вмещает от 40 до 50 л бензина.
- Без водителя вес конструкции составляет 90,7 кг. С грузом — 183 кг.
Выбор двигателя зависит от массы аэросаней, их размера и грузоподъемности. Мотор должен быть такой мощности, чтобы воздушный винт совершал требуемое число оборотов.
Эту величину подбирает конструктор. Необходимо стремиться к тому, чтобы конструкция была легкой, тогда можно установить двигатель небольшого размера и мощности.
Техника должна иметь систему воздушного охлаждения.
На аэросани часто ставят автомобильный мотор. Он отличается большой мощностью, самодельные аэросани двигателем оснастить просто, ведь достаточно снять его со старой машины.
На сани можно установить мотор от мотоцикла «Юпитер», хорошим вариантом станет двигатель, снятый с «Жигулей». Можно использовать К-62И. Это карбюратор, который имеет 2 цилиндра. Зажигание осуществляется от батареи, а топливный бак рассчитан на 30 л бензина.
На легкие аэросани можно установить Д-30 или Д-15. Первый развивает тяговое усилие 40 кгс, а второй — 60 кгс. Д-15 имеет зубчатый редуктор. На том и другом двигателе бак рассчитан на 15 л топлива.
Грузоподъемность
Грузоподъемностью называют способность транспортного средства перемещать грузы и пассажиров. Это полный вес машины вместе с амуницией и людьми. Самодельные агрегаты рассчитаны на перевозку от 1 до 5 человек. С нагрузкой вес аэросаней достигает 300 кг.
Дальность и скорость передвижения
Если на аэросани установить двигатель мощностью 15 л.с., по твердому снегу они разовьют скорость от 70 до 80 км/ч, средняя скорость — 40−50 км/ч. Скорость по укатанному снегу возрастает.
Быстрее всего транспорт едет по насту, максимальная скорость по снежной местности может составлять 110 км/ч. Но на высокой скорости снижается устойчивость техники, есть вероятность, что она опрокинется.
Поэтому не рекомендуется развивать скорость выше 50−70 км/ч.
Чаще всего на самодельный транспорт устанавливают баки, емкость которых составляет 40 л. Залитого топлива хватает на 300 км.
Запас топлива
Поскольку на аэросанях передвигаются по местности, где нет заправочных станций, необходимо позаботиться о запасе топлива. Его наливают в канистру, лучше всего использовать емкости объемом в 20 л. Этого запаса будет достаточно, чтобы выбраться из снежной глуши.
Конструкция тормозов
Тормозную систему самодельной техники нельзя назвать классической. На концах задних лыж делают скребки, от педали тормоза протягивают тросы, которые при необходимости приводят их в действие. Когда водитель нажимает на педаль, происходит опускание скребков вниз. Из-за этого ход саней замедляется.
к содержанию ↑Как сделать своими руками
Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

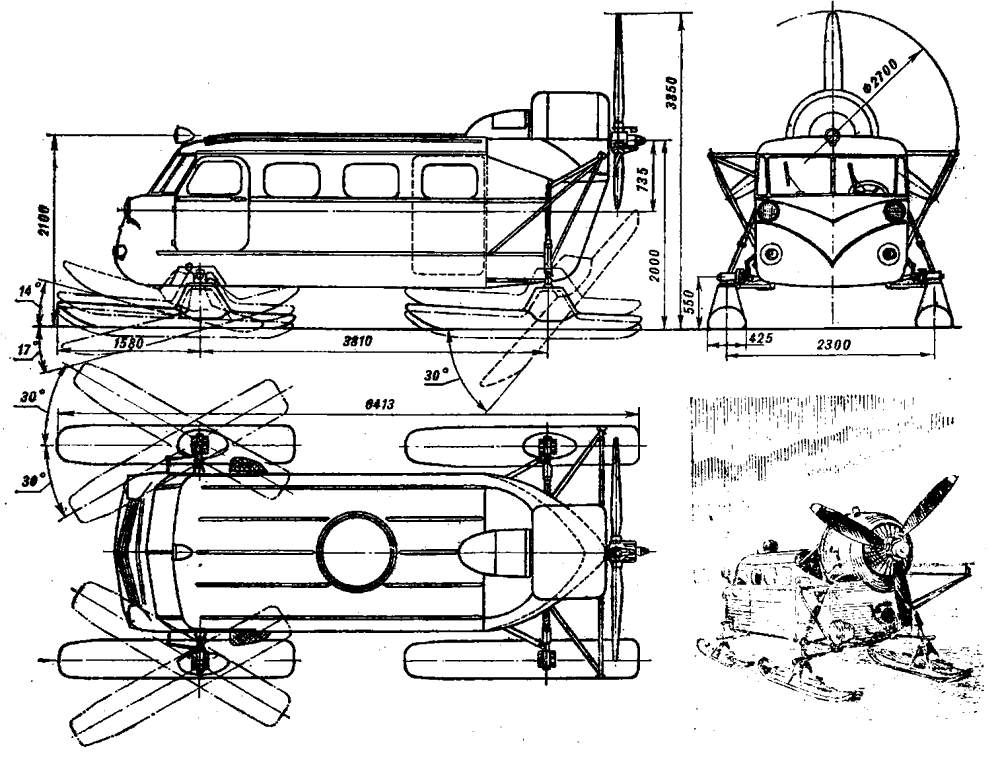

Чертеж типовых аэросаней:
Корпус
Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.
Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.
Работу начинают с монтажа нижней рамы, на нее производится установка шпангоутов. Обязательно делают распорки, их фиксируют к шпангоутам с помощью уголков. Когда этот этап будет завершен, переходят к закреплению стрингеров. Поперечное усиление специальными балками необходимо, ведь на самодельной технике перевозят грузы.
Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.
Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.
Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.
Винтомоторная система
Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.
Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.
Подвеска
Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.
При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.
Как правильно оборудовать?
Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя.
Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.
Аэросани с двигателем от бензопилы
Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.
Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.
Альтернативные варианты
В качестве корпуса для аэросаней можно использовать автомобильный корпус.
Вот, например, аэросани, изготовленные из «буханки».
