Как сделать катер своими руками
На самом деле полный перечень очень велик, поэтому мы расскажем об основных комплектующих, чтобы у вас под рукой были все самые главные материалы, без которых процесс не возможен:
| Фанера | Чаще всего используется материал толщиной 4-5 мм, он весит немного, что упрощает работу и при этом обладает достаточно высокой надежностью. Также вам понадобится вариант толщиной 10 мм, из него будут изготавливаться шпангоуты. Количество фанеры зависит от выбранного вами проекта, поэтому расчет производится индивидуально в каждом отдельном случае |
| Деревянный брусок | Чаще всего используются бруски размером 50х20 мм, но могут применяться и другие типоразмеры пиломатериалов. Эти элементы применяются для создания каркаса, повышающего жесткость конструкции |
| Медная проволока | С ее помощью стягиваются элементы киля, лучше выбирать вариант толщиной 3-4 мм, чтобы проволока не рвалась при скручивании и обеспечивала высокую надежность фиксации |
| Эпоксидная смола | С ее помощью будет производиться склеивание элементов и обработка поверхности, количество состава также может варьироваться, так как его расход зависит от множества факторов. Важно выбирать хорошие варианты составов, чтобы обеспечить наилучшее качество проведения работ, не стоит экономить на эпоксидке |
| Стеклоткань | С ее помощью будет проводиться укрепление всех имеющихся стыков, а также армирование поверхности для увеличения прочности. Важно, чтобы материал был достаточной ширины для того, чтобы закрывать поверхности при оклеивании катера |
Совет! Также у вас в наличии должен быть необходимый измерительный инструмент – рулетка, угольник и карандаш, а также электрический лобзик для резки всех деревянных элементов. Точность измерений очень важна, как и высокое качество резки.
Стеклоткань позволяет делать самодельные катера из фанеры очень надежными и долговечными
к содержанию ↑Описание рабочего процесса
Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.
Сооружение корпуса
Процесс производится в следующей последовательности:
- Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств . Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

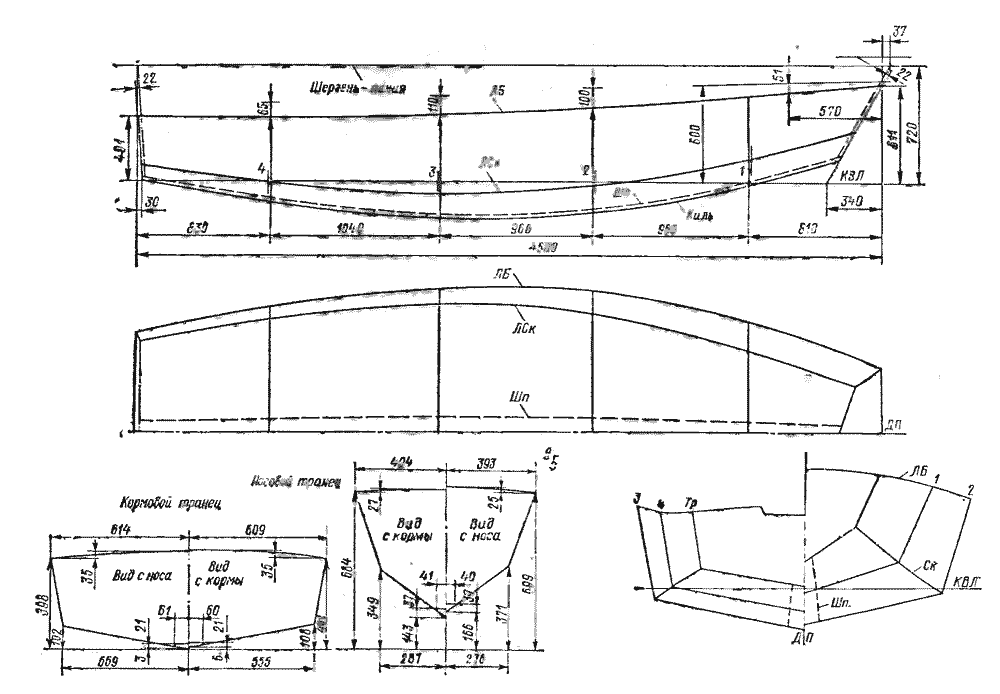

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты
- Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длин ы. На следующий день можно продолжать рабочий процесс;
- Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм . Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;
Совет! Для того, чтобы выводить идеальные изогнутые линии, проще всего использовать пластиковые планки или короб для прокладки проводов, который прикрепляется саморезами и по которому производится резка. Лучше всего работать электролобзиком, он наиболее качественно режет изогнутые линии.
Изогнутые линии – самая ответственная часть работы при раскройке элементов
- После того, как все заготовки нарезаны, можно приступать к следующей стадии.
Сборка
Процесс состоит из данных работ:
- Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
- Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

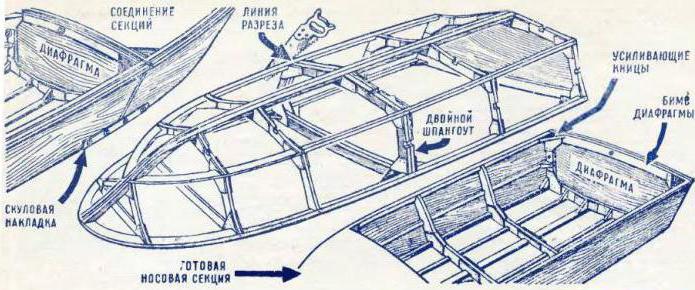

Так выглядит процесс сборки
- После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
- Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;
Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения
- Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
- Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.
Каюта также оклеивается стеклотканью для усиления
Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты.
Общие сведения
Одной из наиболее распространенных моделей лодок из такого материала, как стеклопластик, стал катер WaveRunner-285. Он считается полноценным глиссирующим судном, которое вполне пригодно для прогулок по морю или туризма.
Корабля, который характеризуется тем, что у него повышенный надводный борт, а также довольно большая ширина, удобен еще и тем, что в его носовой части можно разместить комфортный салон с прилегающим туалетом и камбузом. В кормовой части катера своими руками можно сделать двуспальную каюту, расположение которой будет находиться строго под кокпитом.
Отдел управления агрегатом будет размещаться над моторным отсеком, а также он будет защищен от ветра и водных брызг наклонным стеклом.
Мощности катера
Стоит отметить, что строительство катера своими руками экономит от 50 до 75% материальных средств от той суммы, которая была бы потрачена, если бы агрегат приобретался на верфи, а не строился самостоятельно. Также стоит отметить, что приведенная технология строительства малого судна не является последним словом в судостроении.
Это лишь проверенный практикой, устоявшийся метод, который позволит собственноручно сконструировать приемлемый катер из стеклопластика.
Начало работ
Начало строительства малого судна из стеклопластика ничем не отличается от строительства из любого другого материала. Первым шагом необходимо осуществить разбивку на фанерном щите или же на листе картона теоретических шпангоутов, а также обвода форштевня. Разбивка должна осуществляться в натуральную величину этих деталей.
Также важно отметить, что щит или плаз, на котором идет разбивка, должен иметь ширину, соответствующую ширине катера, плюс 300 мм. Высота этого объекта должна быть выше, чем предполагаемая высота корпуса на 400 мм.

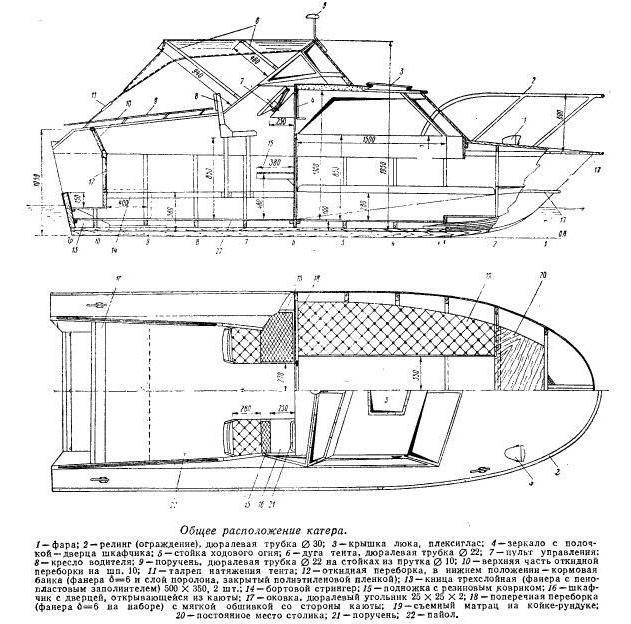

Специалисты рекомендуют сначала создавать чертежи катеров, на которых будут отмечены все необходимые детали с указанием размеров. Это делается для того, чтобы не ошибиться в процессе изготовления.
Еще одна важная деталь — верхние концы всех шпангоутов нужно продлить до той высоты, которая изображена, как горизонтальная линия, на плазе. Она является перпендикулярной линией ДП и называется она — шергель-линия.
Сборка лекал
Во время проведения работ по плазовой разметке лекал очень важно учесть такие факторы, как толщина реек и толщина листового металла, который будет использоваться в качестве обшивки внутренней поверхности матрицы. Другими словами, при составлении чертежа катера и последующей сборке необходимо от теоретической линии каждого из шпангоутов отложить внутрь то расстояние, которое будет соответствовать толщине реек и листового металла в сумме.
Именно этот вариант разметки должен использовать при вырезании лекал и их дальнейшей сборке.
Отдельные части поперечных лекал, необходимо соединить при помощи таких материалов, как накладки и кницы, изготовленные из кусков фанеры толщиной от 8 до 10 мм. Подобный показатель подойдет для катера, длина которого будет находиться в районе 10 м.
Накладки лучше всего клеить к лекалам, а после этого дополнительно прикручивать их шурупами или прибивать гвоздями.
Как сделать катер: обшивка и матрица
Далее, прежде чем собирать имеющиеся лекала в матрицу, необходимо озаботиться созданием наружной обшивки конструкции. Для того чтобы создать наиболее комфортные условия при работе с наружной обшивкой катера, необходимо предусмотреть деталь, обеспечивающую наклон матрицы на оба борта корабля.
Если сделать все правильно, то появиться возможность работы, стоя на полу рядом с заготовками. Сама же по себе матрица, в любом случае, должна иметь очень прочную и жесткую конструкцию. Это необходимо для того, чтобы при постройке агрегата форма его корпуса не искажалась.
Как сделать катер с прочной матрицей? Крупные конструкции собираются из продольных балок, которые будут представлять собой горизонтальное основание катера. Внутри полученного каркаса, необходимо установить мостки, которые облегчат работу по выклейке корпуса.
После того, как были установлены продольные брусья, являющиеся основанием матрицы, на них размечается будущее положение всех лекал, а также натягивается стальная проволока вдоль балок, которая будет являться струной, обозначающей ДП судна.
к содержанию ↑Установка лекал
Начать процесс монтажа заготовок рекомендуется с мидель-шпангоута. Прежде чем надежно закреплять этот элемент, очень важно убедиться в том, что лекало стоит строго вертикально и перпендикулярно по отношению к ДП.
Крепится оно к брусьям, являющимися основанием. После того, как были смонтированы все остальные заготовки, была установлена стойка, находящаяся в ДП транца, и все элементы были раскреплены раскосами, чтобы избежать любого перемещения, можно приступить к такому этапу как обшивка внутренней поверхности матрицы при помощи продольных реек.
Для выполнения этой задачи чаще всего используется материал толщиной от 12 до 15 мм и шириной в 50 мм. Для оборудования днища катера лучше использовать рейки с той же толщиной, но большей шириной — до 100 мм.

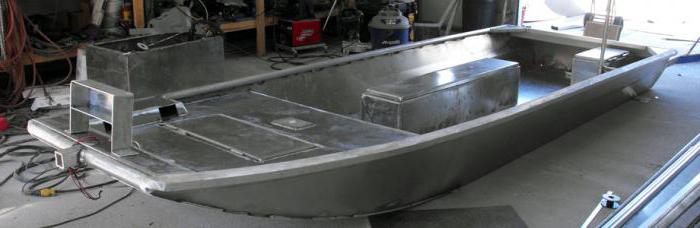

к содержанию ↑Водный катер из алюминия
Невысокая стоимость исходных материалов, а также токарных станков привела к тому, что многие хозяева пришил к тому, что самостоятельно изготавливают те или иные детали и элементы из металла. Считается, что производство алюминиевого катера одна из сложнейших задач, которая практически невыполнима, а на заводе их создают без труда, так как имеют специальные инструменты для этого.
Однако же это не так.
Наиболее сложным в изготовлении такого типа катера самостоятельно является производство его выкройки из металла. Под этим термином понимают разметку того, как именно необходимо вырезать нужные детали из алюминия.
При изготовлении такого агрегата из металла весь процесс сводится к сборке своеобразного конструктора. Это актуально в том случае, если заготовки не вырезаются самостоятельно, так как для этого все же понадобиться большой навык работы и высокоточное оборудование, а приобретается компьютеризированная модель катера.
Да, стоимость такой модели будет также довольно высока, но если сравнивать с покупкой уже готового судна, то будет видна существенная экономия.
