Как сделать лодочный электромотор своими руками

При работе двигателя должна наблюдаться и ощущаться направленная струя воды. Кроме этого, не должно ощущаться серьезных вибраций. В случае, если гребной винт работает не в полную мощность, можно его доработать, увеличив угол наклона лопастей.

Система управления мотором дорабатывается в зависимости от пожеланий владельца лодки. Главное, чтобы управлять было удобно. Кнопку регулирования оборотов двигателя лучше вынести на удобное место.

Как сделать электромотор для лодки своими руками?

У многих людей любимым видом отдыха является купание в воде, плавание на лодке или катамаране.

Для прогулок на дальние расстояния больше всего подходят моторные лодки. Рыбаки предпочитают ловить рыбу на простых, вёсельных суднах.

Какой мощности нужно выбрать мотор для лодки?

В качестве электромотора используем генератор мощностью 2 л. с. Её вполне достаточно для работы лодки с небольшой скоростью 10 км/ч. Мотор получает заряд энергии от двух аккумуляторных батарей.

Электромотор работает тихо, не мешает соседним рыбакам своим шумом, не выделяет вредные испарения в атмосферу.

Простота такого механизма объясняется не сложными механическими и электрическими составляющими.

Так как мощность электромотора невелика, то ток поступает к нему с аккумулятора напрямую. При такой низкой мощности не потребуется установка дополнительных регулировочных устройств.

Как самому собрать такой двигатель

Сделать его самостоятельно не составит большого труда. Для этого потребуются такие материалы:

1. Стальные трубы ;
2. металлический лист толщиной 8 мм;
3. стальной пруток диаметром 20 мм;
4. электродвигатель;
5. пилон гребного винта.

Схема сборки электродвигателя

На верхней части фланца пробиваем посадочную канавку, она будет нужна для монтажа электромотора. Проделываем 4 отверстия с резьбой.

С обратной стороны к фланцу приваривается кронштейн. Он используется для установки рычага управления мотором. В качестве рукояти используют трубу из алюминия, длина которой 26 сантиметров, а диаметр 22 мм.

Электромотор для лодки из триммера

Чтобы использовать его в качестве мотора, нужно провести небольшую трансформацию: сменить устройство для лески широкими лопастями.

Устройство надёжно защищено от попадания воды на электропроводку. Особо хорошо работает в воде триммер, работающий на бензине. Этот вариант подходит для пенсионеров, людей с небольшим достатком.

Электромотор для лодки на базе устройства: шуруповёрт

• к нему можно подключить 12 Вт аккумулятор;
• запаса мощности хватает на 6-8 часов непрерывной работы;
• низкая стоимость движения.

Скажем несколько слов об эксплуатации устройства. Хоть оно и имеет небольшую мощность, но вполне подходит для поездок на короткие расстояния.

Электромоторы, собранные своими руками и работающие на аккумуляторе, просты в обслуживании и монтаже, практически не издают шума при работе. Следует периодически заряжать аккумуляторную батарею. Такое устройство экономично, не наносит вред природе.

Также смотрите видео с описание самодельного мотора для лодки из бензокосы.

Лодочный электромотор своими руками ⛵. Недорогая альтернатива заводским аналогам

Рыбалка с лодки на рыбном пруду или лодочная прогулка с любимой девушкой на реке: что может быть прекрасней? А если при этом не нужно еще и грести веслами? В нашей статье мы расскажем, как сделать лодочный электромотор своими руками с возможностью управления лодкой. Конечно же, тяжелую многоместную лодку или катер, такой мотор скользить по водной глади не заставит, а вот с легкими (в т.ч. и пластиковыми) одно- двух- местными лодочками справится легко.

Материалы для изготовления

Для того, чтобы сделать лодочный мотор, вам понадобятся:

• обрезок 2-х дюймовой пластиковой трубы и две наружные заглушки на нее;
• тройник ПП с переходом с 2-х дюймовой трубы на полудюймовую;
• пластиковая труба ½ дюйма и угол ПП для нее под 90 градусов;
• клей для труб ПВХ;
• электродвигатель на 12 В серии 775;
• крыльчатка от кулера с переходником на вал электродвигателя;
• аккумулятор;
• изолированные провода;
• паяльник;
• дрель;
• ножовка;
• клеевой пистолет;
• отвертка;
• резиновый сальник на вал электродвигателя;
• силиконовая стяжка.

Шаг 1. Герметизируем электродвигатель

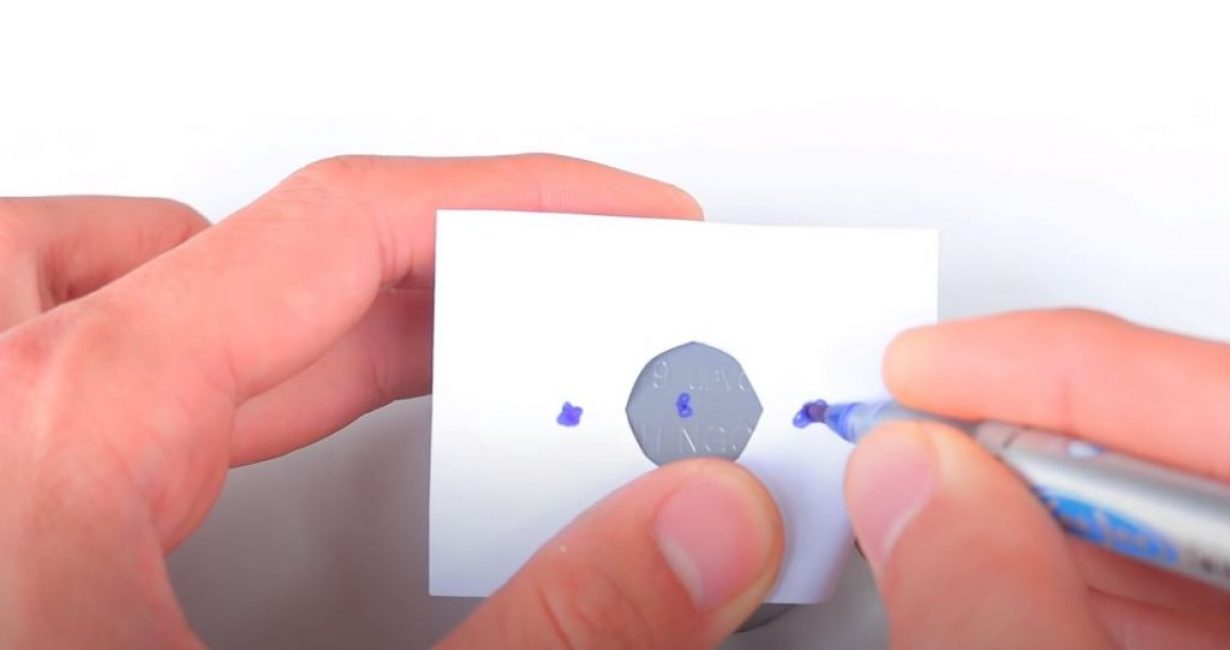

Используя лист бумаги, переносим расположение крепежных отверстий двигателя на заглушку ПВХ трубы.

Просверливаем намеченные отверстия и центральное – под ось электродвигателя.

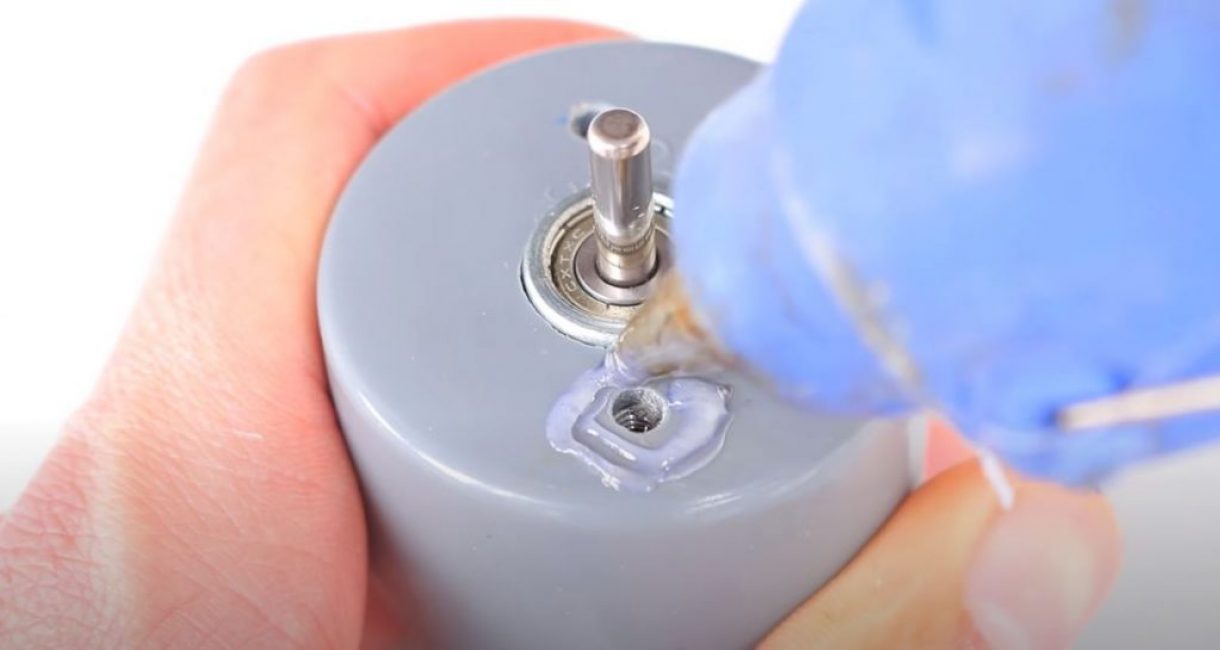

Предварительно намазав места крепления термоклеем, вставляем двигатель в заглушку и прикручиваем его.

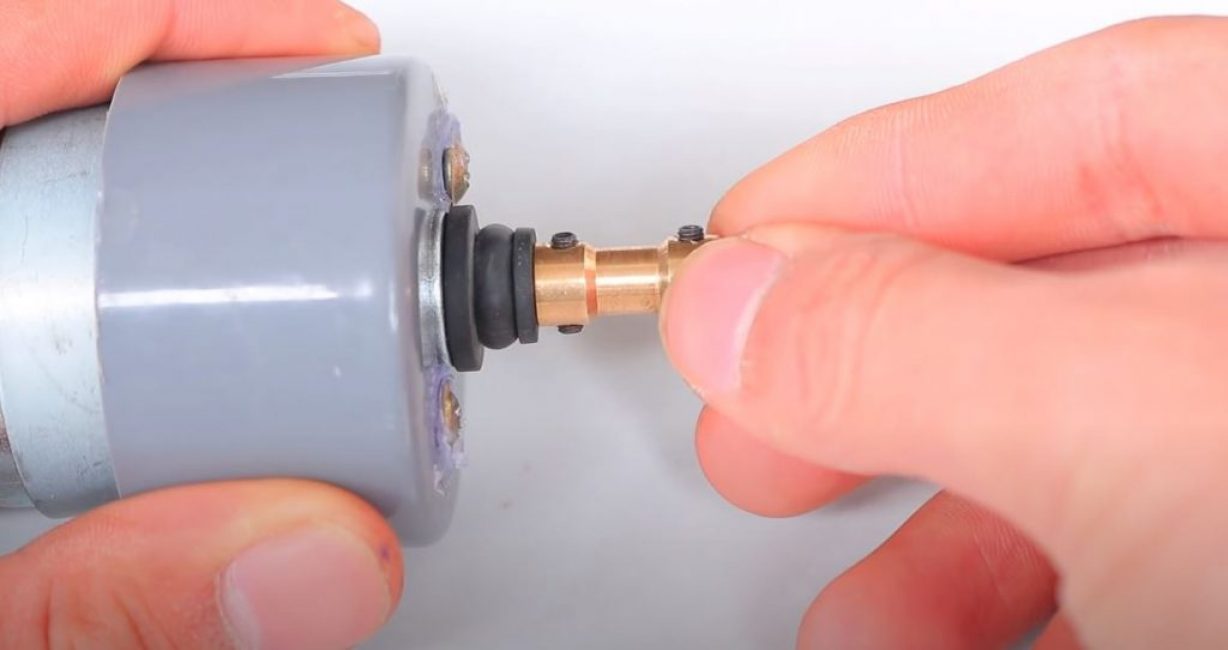

Одеваем на вал двигателя резиновый сальник и прижимаем его переходником кулера.

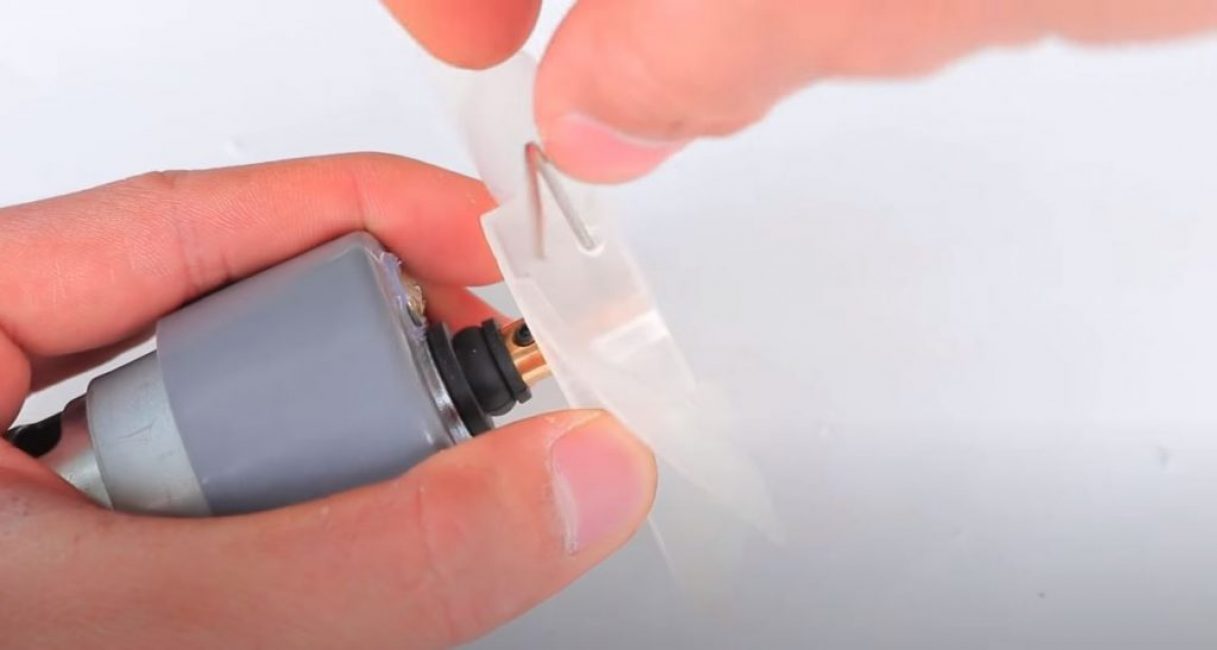

В крыльчатке просверливаем два вспомогательных отверстия для зажима переходника.

Вставляем крыльчатку в переходник и через просверленные отверстия зажимаем крепежные винты.

Подпаиваем провода электропитания двигателя.

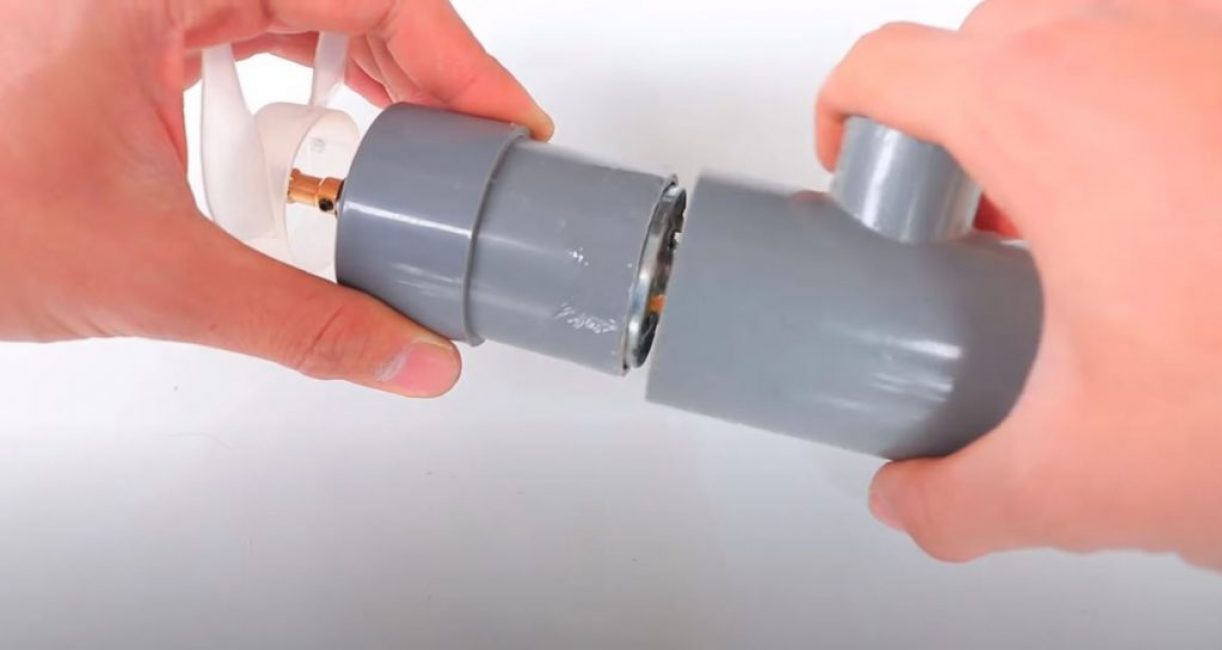

От трубы 2 дюйма отрезаем кусок по длине электродвигателя и вклеиваем ее в заглушку с крыльчаткой кулера.

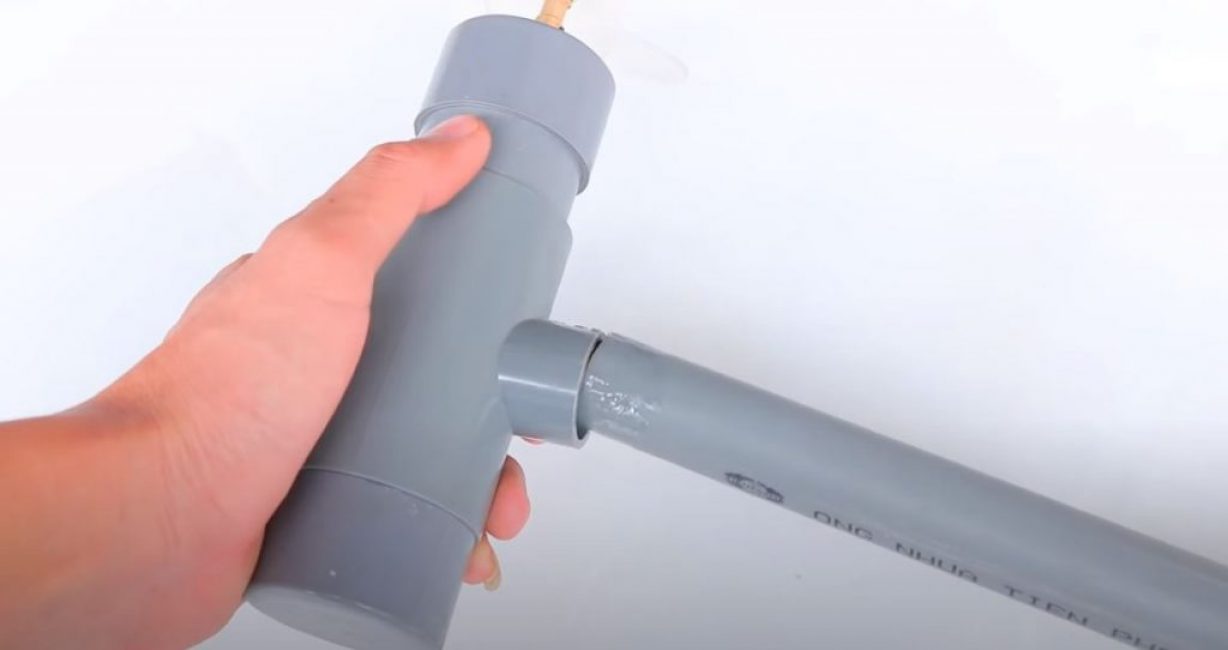

С другой стороны наклеиваем тройник, выведя провода электропитания в отвод под трубу ½ дюйма.

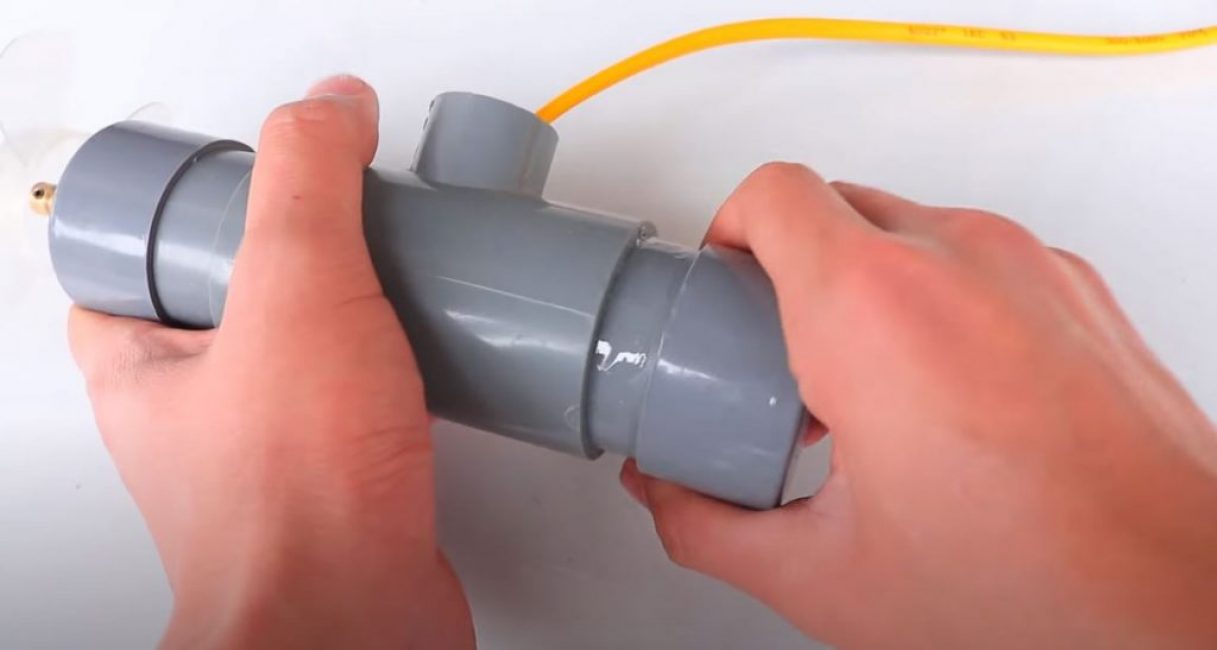

С другой стороны в тройник вклеиваем кусочек трубы со второй заглушкой, герметизируя корпус электродвигателя.

Шаг 2. Делаем систему управления двигателем

В отвод тройника вклеиваем полудюймовую трубу такой длины, чтобы было удобно управлять двигателем во время плавания.

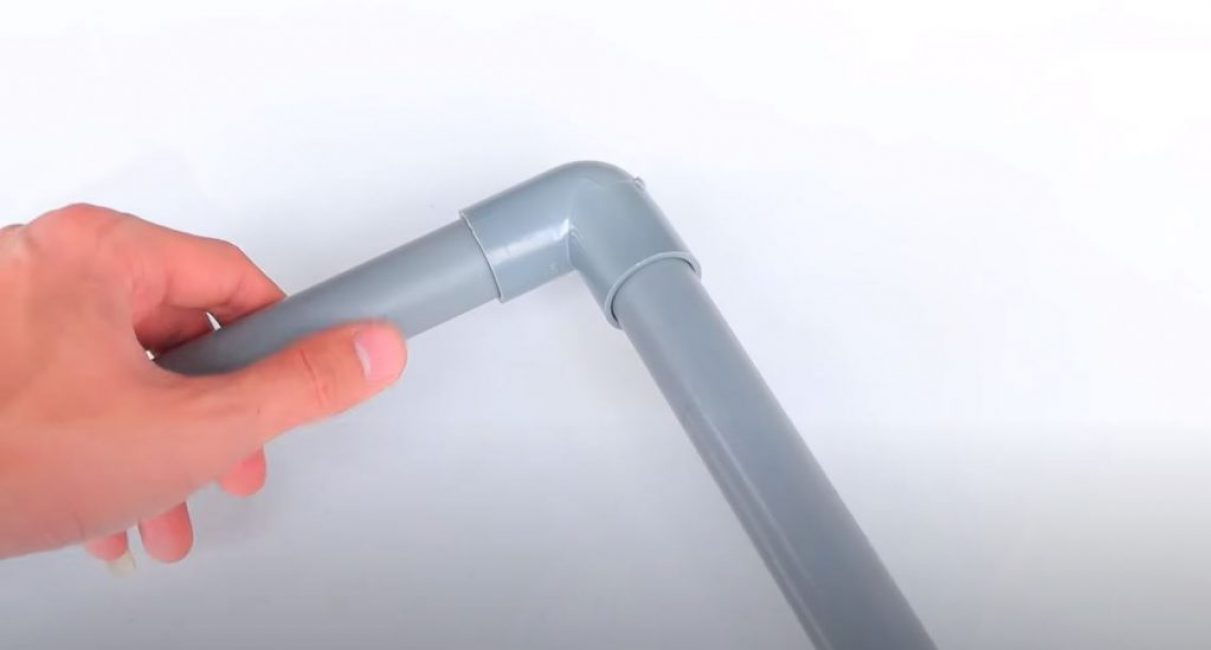

Через угол в 90 градусов подклеиваем второй кусок трубы.

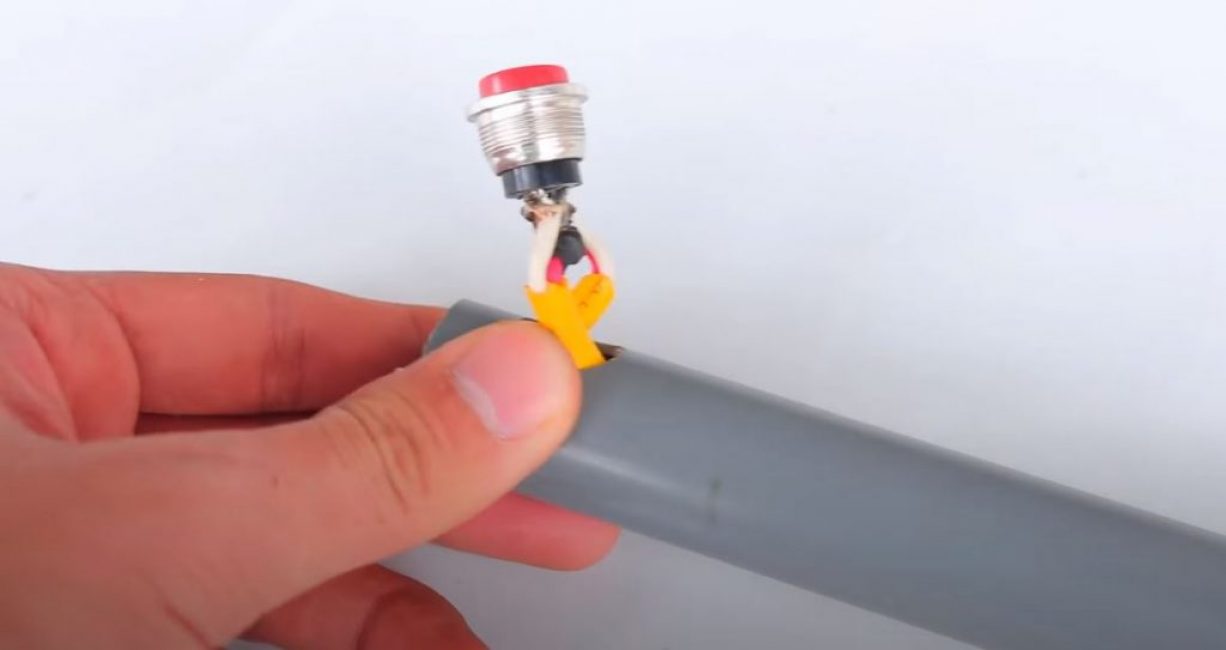

На конце второй трубы подпаиваем и устанавливаем кнопку выключения, подклеив ее изнутри термоклеем.

Провода закрепляем силиконовой стяжкой.

Шаг 3. Проводим испытания

Устанавливаем двигатель на лодку и подключаем аккумулятор. Наше плавсредство готово к спуску на воду.

Лодочный электромотор своими руками

Лодочный электромотор своими руками ⛵. Недорогая альтернатива заводским аналогам

Создание самодельного электрического двигателя для лодки

Наличие двигателя на лодке значительно облегчает жизнь ее владельцу. Однако бензиновые двигатели издают много шума и потребляют большое количество ресурсов.

Такой вариант двигателя обойдется дешевле, тем более, можно сделать электромотор на лодку своими руками.

Особенности и преимущества устройства

В названии «электромотор» кроется суть приспособления, которое им обозначается. Под электромотором для лодок подразумевается агрегат, приводящий в движение плавательное средство за счет движения лопастей.

Сегодня во всем мире распространены моторы для лодок, работающие на топливе. Электромотор для лодки, в отличие от подобных агрегатов, работает за счет потребления электричества, а не бензина.

Среди некоторых владельцев лодок распространено мнение о низкой эффективности подобных устройств. Однако оно ошибочно.

Кроме того, самодельный двигатель обладает целым рядом преимуществ, например:

1. Конечные расходы на создание такого устройства будут значительно ниже рыночной стоимости заводских бензиновых двигателей и электромоторов.
2. Действующее в стране законодательство, охраняющее природу, строго регламентирует использование электрических моторов для лодок. На самодельные агрегаты эти правила не распространяются.
3. Устройство работает, практически не издавая шума. Данная черта будет особенно полезна рыбакам, ведь любые громкие звуки могут спугнуть потенциальный улов.
4. Электричество стоит дешевле, нежели топливные материалы. Кроме того, устройства, оснащенные двигателями внутреннего сгорания, потребляют несравнимо больше ресурсов, нежели самодельные электродвигатели.
5. Владелец лодки имеет возможность самостоятельно подобрать подходящую для него мощность агрегата. Основой самодельного мотора является дрель или другие устройства. Именно от их мощности зависят характеристики будущего двигателя. Какое устройство выберет мастер, такими будут показатели электродвигателя.

Создать самодельный электромотор довольно просто. Достаточно четко следовать инструкции.

Однако понадобятся определенные материалы и инструменты. Проблем с доступом к ним быть не должно.

Несложно найти и чертежи, необходимые для проведения работ.

Материалы и инструменты

При подборе оборудования необходимо обратить внимание на две вещи: мощность и напряжение. Данные параметры являются основоположными, и от них зависит качество работы готового электромотора. Мощность зависит от выбранной дрели (за основу в данном случае берется именно этот инструмент), поэтому в первую очередь нужно подобрать это оборудование.

При подборе дрели необходимо ориентироваться на ее мощность. Данный показатель должен превышать сто пятьдесят Ватт.

Брать инструмент с меньшими характеристиками не стоит. В таком случае готовое устройство не будет эффективно работать в движущейся воде (то есть, плавать с таким агрегатом по реке не получится).

Лучше всего использовать аккумуляторный перфоратор.

Второй важный параметр – напряжение. Не следует использовать батареи на восемнадцать Вольт. Их сложно найти и стоят они дорого. Лучшим выбором будет дрель, работающая под напряжением десять или двенадцать вольт. Такой аккумулятор стоит сравнительно дешевле, и, что самое главное, его гораздо легче найти в продаже.

После выбора оптимального оборудования, можно собирать материалы. Для создания двигателя необходимо предварительно обзавестись:

1. Электрической дрелью, которая будет выполнять функцию мотора.
2. Струбцинами, при помощи которых будет крепиться дрель.
3. Редуктором. Можно использовать элемент от болгарки, если предполагается установка мотора на транце лодки.
4. Круглыми трубками диаметром двадцать миллиметров.
5. Профилированными трубами (20*20 миллиметров).
6. Круглым металлическим прутом. Он будет использован для создания вала электромотора.
7. Листовым металлом, из которого будут изготовлены винты.

Также понадобятся некоторые инструменты:

• ножницы для резки металла;
• аппарат для сварки;
• болгарка;
• электрическая дрель с набором сверл;
• саморезы с шуруповертом, если при создании мотора будет использоваться дерево.

После того как все элементы будут собраны, можно начинать создавать лодочный электромотор своими руками. Вся процедура состоит из нескольких этапов. Начинать работу следует с создания подъемного механизма для крыльчатки. Для того, чтобы будущее устройство работало нормально, рекомендуется тщательно следовать инструкциям, предоставленным ниже.

Создание электромотора

Как уже было сказано ранее, начинать делать электромоторчик своими руками необходимо с создания подъемного механизма для крыльчатки. Он позволит поднимать данный элемент над водой. Для его создания необходимо приварить трубку из металла к заранее подготовленным струбцинам.

На эту трубку необходимо сначала прикрепить базу (каркас, имеющий вид пирамиды, направленной меньшим основанием в направлении воды). На большом основании крепится станина, на нижний край приваривается еще одна трубка. На станине устанавливается подшипник. Через него и трубку, приваренную снизу, необходимо пропустить вал.

В качестве вала можно использовать трубку или проволоку. Однако первый вариант более удачный:

• во-первых, на трубку можно будет прикрепить подшипники (на обоих концах) что уменьшит силу трения;
• во-вторых, желательно, чтобы данный вал был тонким, но крепким. В случае с проволокой придется использовать изделие большого диаметра.

После того, как все действия закончены, можно переходить к следующему этапу. Следующий шаг – установка редуктора и пропеллеров.

Редуктор/пропеллер

По бокам вала рекомендуется прикрепить редукторы. Желательно предварительно создать их самостоятельно, ориентируясь на параметры электрического двигателя. Однако данный процесс может занять очень много времени. Поэтому можно купить устройство или использовать редукторы, установленные на болгарке.

В зависимости от конкретного двигателя может понадобится один или два редуктора. При выборе устройства необходимо ориентироваться на одно основное правило – желательно, чтобы передающее число было небольшим. Оптимально, если редуктор будет способен понижать обороты в 5 раз. Это обеспечит нормальный ход плавательного средства.

Нижний редуктор необходим для горизонтального монтажа винта. Если используется редуктор от такого инструмента, как болгарка, достаточно будет зажать его в патроне от дрели. В качестве пропеллера также можно использовать элементы других устройств. Если такового нет, можно сделать самодельный винт. Для этого необходимо:

1. Вырезать квадрат (длина одной стороны – тридцать сантиметров).
2. Просверлить в его центре отверстие.
3. Сделать прорези по диагонали (расстояние между прорезями должно быть не менее пяти сантиметров).
4. Образовавшимся лопастям необходимо придать округлый вид. Важно, чтобы размер лопастей был одинаков, в противном случае возможно возникновение сторонних вибраций.

Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие.

Последние доработки

Далее необходимо соединить редуктор с мотором, то есть, с дрелью. Сделать это просто – достаточно зажать редуктор в патроне дрели, как уже было сказано ранее. Если же база не совпадает с размером дрели, необходимо использовать дополнительную трубку.

Трубку необходимо плотно надеть на вал. Чтобы последний не вращался в ней, нужна надежная фиксация. Обеспечить ее можно, проделав сквозное отверстие в трубке и валу. Далее оба элемента необходимо зафиксировать шпилькой. Такая фиксация предотвратит вращательные движения вала.

После того как устройство будет готово, самодельный лодочный электромотор необходимо проверить. Достаточно набрать воды в ванну и запустить электромотор в ней. Если давление ощущается рукой, двигатель работает нормально. Можно крепить его к судну и проводить проверку в водоеме.

Управление мотором и другие конструктивные варианты его создания

Хотя электромотор и готов, однако он пока не способен проводить повороты. Для того чтобы не поворачивать при помощи весел, в конструкцию необходимо внести небольшие доработки.

К базе можно приварить еще одну ручку, выведя на нее регулятор, отвечающий за подачу тока на мотор. Целесообразно будет использовать реостат. Однако в таком случае придется немного изменить саму дрель, соединив мотор, размещенный в ее корпусе, с реостатом. Это позволит создать более функциональную конструкцию.

Шуруповерт в качестве мотора

Существует несколько способов, как можно сделать электромоторчик. Вместо дрели допустимо использование шуруповерта.

Так, одного аккумулятора на двенадцать Вольт будет достаточно для шестичасовой работы устройства. Однако придется пожертвовать скоростью движения из-за меньшей мощности.

Электромотор из тримера

Отлично подойдет для этой цели и тример. Процесс создания мотора при использовании данного устройства существенно облегчится. Единственное, что необходимо будет сделать мастеру – укоротить длину устройства и приделать к нему винт. Необходимости в креплении редуктора нет.

Также не нужно дорабатывать управление и систему, отвечающую за питание мотора. Единственная трудность, которая может встретиться на пути – проблема крепления устройства к лодке. В особенности к надувной. Но и она решаема.

В качестве электромотора можно использовать агрегаты, за счет которых работают стеклоомыватели, или же простой электрический мотор. В последнем случае могут возникнуть трудности с питанием, поскольку стандартные моторы работают за счет переменного напряжения в двести двадцать Вольт. Проблема решается установкой инвертора.

Таким образом, владелец плавсредства может создать электромотор для лодки своими руками. Особых умений для этого не нужно.

Следует только приобрести необходимые материалы и подготовить некоторые инструменты. В качестве мотора рекомендуется использовать дрель мощностью более ста пятидесяти Ватт. Такой показатель позволит двигаться на лодке как при стоящей воде, так и по реке.

Такое устройство более дешевое в обслуживании, однако могут возникнуть проблемы со скоростью перемещения плавательного средства.

Как сделать лодочный электромотор самостоятельно?

Это вызвано большой (можно даже сказать и запредельной) стоимостью современных лодочных двигателей. Цена на некоторые сопоставима со стоимостью автомобиля.

Лодочный электромотор можно приобрести как в специализированном магазине, так и изготовить своими силами из различных устройств и инструментов.

Принципы работы электродвигателей

Электродвигатели имеют ряд преимуществ перед другими видами моторов:

1. Электродвигатель – самый распространенный тип двигателя, который можно найти практически повсеместно.
2. Они издают мало шума при работе (по сравнению с двигателями внутреннего сгорания), что особенно важно на рыбалке.
3. Они безопасны в эксплуатации. Низкая вероятность возгорания, не взрываются.
4. Дешевизна. Асинхронные электродвигатели – самые дешевые движки, которые существуют.

Конструкция подвесного лодочного электромотора.

1. Электродвигатель боится воды, соответственно, он не должен находиться в воде и его не должно заливать.
2. Скорость при плавании на лодке с мотором должна составлять порядка 7-10 км/ч под нагрузкой. Поэтому минимальная мощность двигателя должна быть минимум 1,75-2 л.с.
3. Следует заранее подумать об источниках питания. Поскольку электродвигатель требует электричества, следует заранее приобрести аккумуляторы и приготовить место в лодке под их установку. При наличии средств можно приобрести генерирующую солнечную панель, которую можно установить сверху аккумуляторов и подключить к ним. Важно: солнечная панель не должна быть единственным источником энергии, она должна работать в связке с аккумуляторами (которые могут быть и единственными источниками энергии). Следует учесть вес батарей (они довольно тяжелы) и после их установки не перегружать лодку.
4. Определиться с условиями эксплуатации. Например, скорость вполне естественно упадет, если плыть против течения или волны, а также при сильном встречном ветре. Важно определить цель установки движка. Если основная цель – плыть “наперегонки” с другими лодками, то электродвижок для этой цели не подойдет. В случае плавания при неблагоприятных условиях (ветер, волна, течение) следует взять движок с запасом по мощности.

Когда сформулированы необходимые технические требования, можно переходить к реализации проекта. Начать стоит с расчетов.

Как рассчитать параметры

Устройство гребного винта.

Первое, на что следует обратить внимание при расчете мощности двигателя, это перевод единиц измерения из одной системы в другую. Часто при расчете мощности силовой установки на лодках используют лошадиные силы, а мощность всех электродвигателей указывается в ваттах.

Для перевода ватт в л.с. следует помнить, что 1 кВт = 1,36 л.с.

или 0,74 кВт = 1 л.с.

Масса лодки составляет порядка 25 кг. Вес 2 взрослых человек: 80х2 = 160 кг. Масса мотора, аккумуляторов около 20 кг. Кроме того, вес снаряжения порядка 15 кг. В итоге имеется: 25 + 160 + 20 + 15 = 220 кг. Мощность мотора равна 220/35 = 6,3 л.с. Переведем лошадиные силы в ватты: 6,3*0,74 = 4,66 кВт.

Собственно, для 5 кВт и 12 вольт питания требуется 5000/(12х0,7) = 595 А*ч. Округлим до 600.

Этот аккумулятор обеспечит работу движка в течение 1 часа. Если нет аккумулятора такой емкости, то можно взять 2 по 300 А*ч, 3 по 200 А*ч или 6 по 100 А*ч и соединить их параллельно.

Если требуется обеспечить работу двигателя на более длительное время, то полученные ампер-часы умножаем на количество рабочих часов.

Необходимые материалы

Схема подключения троллингового электромотора.

Когда расчеты произведены, нужно подготовить все необходимые инструменты и материалы. Для изготовления мотора понадобятся:

1. Электродвигатель. Его можно демонтировать с различных бытовых инструментов или приобрести в мастерских по ремонту бытовой техники. Могут быть использованы движки от шуруповерта, дрели, болгарки, дисковых пил и т.д. Если мощность выбранного движка менее необходимой (например, если брать движок шуруповерта), то следует взять 2 или 3 штуки одинаковой мощности от нескольких шуруповертов. Подключать несколько штук следует параллельно, при этом необязательно их монтировать на одном кронштейне.
2. Аккумуляторы. Подбирают по ампер-часам. Как это сделать, описано выше.
3. Материалы для кронштейна. Могут быть любые. Рекомендуется взять трубы ПВХ, поскольку они дешевы, прочны и легко обрабатываются.
4. Редуктор. Можно использовать от бытовых приборов или приобрести отдельно.
5. Винт (пропеллер). Можно снять со старого советского вентилятора (модели с винтами из стали) или изготовить самому.
6. Регулятор скорости. На подобное судно не имеет смысла его установка, однако при желании стоит приобрести механический.
7. Струбцины. Несколько штук для крепления кронштейна к лодке.
8. Расходные материалы: клей, саморезы, шурупы, скотч и т.д.
