Поскольку этот продукт появился на рынке не так давно, то цена его достаточно высокая. Высокая стоимость любых рыболовных принадлежностей толкает рыболовов на поиски простых и дешевых решений. То же самое можно сказать и о подводной камере для зимней рыбалки.

Эти люди (рыболовы) считаются довольно предприимчивыми людьми, способными найти выход из любого, казалось бы, самого безвыходного положения. Они начали изготавливать подобные конструкции из более доступных и дешевых элементов.

Подобные конструкции ничем не уступают по своей функциональности перед промышленными образцами, но стоят в десятки раз дешевле.

к содержанию ↑

Сборка подводной камеры для зимней рыбалки своими руками

• Аккумулятор от автомобиля.
• Герметичный бокс.
• Удлинительный кабель.
• Инверторный источник питания.
• Миниатюрный телевизор или современная видеокамера.
• Свинцовый груз.
• Диоды для подсветки (ультрафиолетовые).
• Качественный клей.
• Герметичный материал.
• Пластиковая емкость.
• Изоляционная лента.

Немаловажное значение имеет и правильный выбор некоторых составляющих. Например:

1. Видеокамеры следует выбирать только маленьких размеров. Они окажутся наиболее практичными для данных условий. При этом, не следует забывать о том, насколько качественное у нее изображение.
2. Подводный бокс, где будет размещаться камера, должен быть настолько герметичным, что внутрь не должна попасть и капля воды. К тому же, его размеры должны соответствовать размерам устройства.

к содержанию ↑

Правильный подбор видеокамеры

Качественное изображение под водой можно получить лишь в том случае, если правильно подобрать видеокамеру. Как показывает практика, при выборе следует заострять внимание на таких данных:

1. Чувствительности. Чем выше чувствительность, тем четче будет изображение. В случае использования малочувствительной видеокамеры, удастся получить мутное, расплывчатое изображение, где трудно будет что-либо рассмотреть.
2. Наличие подсветки. При съемках под водой, где видимость существенно ограничена, наличие подсветки для видеокамеры играет существенную роль для получения качественного изображения. Но это совсем не означает, что света должно быть много. Подобный фактор способен отпугнуть рыбу.
3. Глубина допустимого погружения. Как правило, отдают предпочтение камерам со средней глубиной погружения. Чем выше глубина погружения, тем большее давление испытывает устройство. Это означает, что требования к гидроизолирующему устройству будут высокими.
4. Угла видимости. Видеокамеры, имеющие широкий угол видимости передают худшую картинку. В основном, выбираются камеры с двумя объективами, имеющими маленькие углы обзора.
5. Возможностей монитора. Очень важно, чтобы размеры картинки при его увеличении не теряли четкости. В основном, этот фактор зависит от производителя, который вкладывает в свой продукт определенные функции.
6. Известность производителя. Как правило, чем известнее производитель, тем качественнее его продукция. Дело в том, что эти два понятия взаимосвязаны между собой. На сегодняшний день, многие фирмы, в погоне за прибылью, пытаются выпускать продукцию, аналогичную той, которую выпускают десятилетиями известные на весь мир фирмы. Взять хотя бы тех же китайцев, которые копируют различные модели. Хотя они далеки от настоящих брендовых моделей именно по качеству и надежности. Качественный товар обязательно должен сопровождаться сертификатом качества. Если такого нет, то это, скорее всего, подделка.

к содержанию ↑

Поэтапная сборка подводной видеокамеры

1. Опробовать на работоспособность маленький телевизор в режиме отображения видеоинформации с видеокамеры. Никаких сбоев в работе не должно быть.
2. Опробовать работу видеокамеры вместе с телевизором. Если картинка четкая и устойчивая, то видеокамеру помещают в пластиковую емкость. Причем, необходимо проследить, чтобы она хорошо фиксировалась. В определенном месте делаются отверстия и через них протягиваются провода.
3. Из свинца поделать грузы определенной формы и поместить внутрь пластиковой емкости.
4. В нужном месте проделать отверстия для лампочек подсветки, после чего их туда и поместить. Лампочки уже должны быть соединены с проводами. Места, откуда выходят провода тщательно заделывают клеем и изолируют. Это нужно для того, чтобы внутрь не проникла вода. Провода от лампочек соединяют с кабелем камеры.
5. Очень важно правильно расположить видеокамеру. Она должна смотреть вперед, то есть располагаться горизонтально и передавать на экран телевизора четкую картинку. В этом нужно убедиться перед процессом ее герметизации. При этом, нужно проконтролировать, чтобы к видеокамере подходили все провода, в том числе и от источника питания, а также для обеспечения зарядки устройства.
6. Если все работает правильно и все элементы установлены, приступают к процессу герметизации. На сегодняшний день, наилучшим герметиком является силикон или же специальные герметики. Очень важно, чтобы герметизация была идеальной.
7. Чтобы подводную видеокамеру, для рыбалки было легче и удобнее опускать в лунку (ну не за провода же), нужно предусмотреть крепление прочной, лучше искусственной веревки, которая не боится воды. Это даст возможность опускать видеоустройство на нужную глубину.
8. Особое внимание следует уделить зарядке аккумулятора. Его нужно всегда держать заряженным и заряжать его сразу же после приезда с рыбалки, иначе он может подвести в самый неподходящий момент.

Как сделать подводную камеру своими руками?

1. Требования к самодельной камере
2. Что использовать?
3. Пошаговая сборка
4. Особенности эксплуатации
5. Испытание и настройка

На данный период времени такие камеры имеют высокую стоимость, поэтому многих интересует, можно ли самостоятельно собрать прибор и как это сделать. В статье также рассказано о преимуществах этого устройства, об основных этапах сборки, даны советы по эксплуатации.

к содержанию ↑

Требования к самодельной камере

Самодельная камера для зимней рыбалки или для съемки должна отвечать следующим условиям:

• конструирование по примеру приборов, использующихся для наземной съемки;
• оснащение подсветкой;
• герметичный корпус;
• наличие провода для передачи информации на экран;
• емкий аккумулятор;
• возможность вращения для расширения угла видимости.

При подледной рыбалке зимой не должно происходить выключение устройства, что выдвигает одно из важнейших требований к рыболовной видеокамере – устойчивость к пониженным температурам.

Чтобы начать самостоятельно делать камеру, необходимо внимательно изучить одну из наиболее подходящих заводских конструкций. Не нужно в точности копировать все детали, потому что это невозможно. Стоит адаптировать камеру под собственные требования.

Самые первые параметры, с которыми нужно определиться, – максимально возможная глубина опускания, качество картинки, настройка резкости. Эти три характеристики в итоге и определяют себестоимость прибора.

Перечислим обязательные компоненты в устройстве видеокамеры для подводной съемки.

• Корпус камеры. Оптимальный вариант – использование специальной (предназначенной для большой глубины) техники. Можно приобрести обычную автомобильную заднего вида и создать герметичный корпус.
• Монитор. Также можно обойтись автомобильным, выбрав подходящий по величине и качеству.
• Провод, чтобы подключить камеру к монитору. Минимальная протяженность – три метра.
• Удочка, катушка и леска позволят легко контролировать расположение камеры после погружения в воду, менять глубину и своевременно доставать из водоема.

Это основа комплектации, а далее можно добавлять разные гаджеты в качестве дополнений исходя из собственных требований. К таким дополнительным элементам относят, например, светодиоды в качестве подсветки. В некоторых случаях целесообразнее приобрести готовое устройство, особенно тем, кто не разбирается в сборке и не хочет тратить время и силы.

О преимуществах самодельной камеры рассказано выше. Стоит несколько слов сказать о достоинствах заводской модели.

Заводские камеры способны делать запись съемки и потом при необходимости воспроизводить ее. В самодельной конструкции эта функция зависит от самого используемого устройства, от его возможностей. Поэтому конечный выбор будет связан с несколькими критериями.

У каждого варианта есть свои преимущества и недостатки. Например, самодельные приборы более объемные и потребляют большее количество энергии, что очень неудобно, но зато они в разы дешевле.

Заводские компактнее, объем энергопотребления у них меньше. Правда, стоимость высока.

Поэтому стоит взвесить все «за» и «против».

Сборка подводной камеры несложна. Важно иметь под рукой все необходимые инструменты и действовать согласно инструкции.

к содержанию ↑

Что использовать?

• автомобильный аккумулятор;
• свинцовый утяжелитель или груз;
• провод-удлинитель;
• цельный бокс;
• клей;
• подсвечивающие светодиоды;
• качественный герметик (материал);
• емкость из пластика;
• изолента;
• телевизор с небольшим монитором или видеокамера;
• инверторный источник питания.

Чтобы собрать аккумулятор, понадобятся обычные пальчиковые батарейки в количестве восьми штук, тип – АА. В продаже представлены боксы, в которых и размещают эти небольшие аккумуляторы. Есть боксы на четыре и восемь деталей.

Очень важно выбирать компактные видеокамеры, ведь они более практичные, чем габаритные модели. Нужно обратить внимание не только на размер, но и на качество – камера должна хорошо передавать изображение. На боксах лучше не экономить, ведь дешевые чаще всего обладают плохой герметичностью.

Необходимо заранее проверить их и приобрести такой, чтобы внутрь не могла попасть даже капелька воды. По величине должен быть примерно таким же, как устройство.

к содержанию ↑

Пошаговая сборка

Собрать камеру не так сложно, как кажется сначала. С этим справится даже неопытный человек, который лишь отдаленно представляет себе конструкцию подводной видеокамеры. Необходимо следовать приведенной ниже инструкции и не стесняться обращаться за помощью к более опытным людям.

• Проводят апробацию выбранного видеоустройства на работоспособность в режиме отображения. При отсутствии сбоев переходят к следующему этапу изготовления.
• Необходимо проверить, насколько хорошо аппарат функционирует совместно с другим устройством: телевизором, компьютером или телефоном. При наличии качественного и стойкого изображения конструкцию помещают в любую прозрачную емкость из пластика с плотно закрывающейся крышкой. В отдельных местах проделывают отверстия, через которые затем нужно протягивать провода.
• Формируют специальные свинцовые грузы – они должны быть определенного размера и формы, чтобы не повредить камеру. После того как они готовы, их помещают внутрь той же емкости.
• После этого делают отверстия, в которых размещают последние элементы. На этом этапе лампочки соединяются с проводами и помещаются в контейнер с камерой. Отверстия надежно заделывают с помощью клея для создания хорошей изоляции и герметичного корпуса. Стоит потратить некоторое время и правильно разместить корпус видеокамеры. Ее необходимо положить так, чтобы можно было смотреть вперед, располагаясь при этом горизонтально. Изображение, передаваемое на экран устройства, должно быть качественным, без шумов, что необходимо проверить еще перед герметизацией. После этого проверяют, подходят ли все провода для камеры.
• После правильной установки начинают процесс герметизации. Предпочтительно использовать в качестве герметика силикон или специальные составы. Еще раз стоит повторить, что необходимо внимательно и тщательно проводить герметизацию.
• В практических целях для удобства опускания камеры под воду стоит прочно закрепить искусственную веревку. Таким образом будет удобно помещать видеокамеру на любую глубину и своевременно доставать ее обратно.

Внимание! Аккумулятор всегда должен быть полностью заряжен.

Собрать видеокамеру самому довольно просто при наличии необходимого инструментария и навыков. Когда принципиально требуется беспроводное устройство, стоит отдать предпочтение покупным моделям. В наличии представлен широкий ассортимент.

Подводная камера для зимней рыбалки своими руками

За это время хоть и было изучение поведения рыб, а также способы их приманки и ловли, но сам процесс принципиально не менялся. Изменений не было ровно до тех пор, пока не появились технические новшества, которые позволил, если не перевернуть представления о рыбалке, то уж точно сотрясти ее основы.

Речь идет о появлении подводных камер, которые буквально открыли глаза на подводный мир. Впервые у простого рыбака появилась возможность стать не только внешним наблюдателем за жизнью подводного мира, но и полноценным его участником.

Подводные камеры стали по-настоящему бесценным приобретением для любителей неспешной зимней рыбалки. Ведь это такая уникальная возможность — взглянуть сквозь толщу льда и оценить свои шансы на удачную добычу.

Но даже с удешевлением и массовым производством видеокамер, их цена все еще «кусалась» для рядового рыбака, поэтому изобретаются альтернативные варианты. Один из них – это подводная камера для зимней рыбалки своими руками, создание которой мы и обсудим в данной статье.

к содержанию ↑

Схема

Для создания подледной камеры потребуются следующие компоненты:

1. Обыкновенный автомобильный или мотоциклетный аккумулятор. Поскольку подразумевается длительная эксплуатация на морозе, то чем больше будет емкость батареи, тем лучше.
2. Инвертор, преобразующий 12 вольт в 220 (это для телевизора).
3. Блок питания на 12 вольт.
4. Миниатюрный дешевый китайский телевизор, кинескопный вариант самый дешевый, но требует много энергии. Как вариант — дешевая альтернатива в виде LCD дисплея с питанием от 12 вольт.
5. Камера. В качестве камеры подойдет обыкновенная миниатюрная камера видеонаблюдения, черно-белая или цветная – зависит исключительно от бюджета рыбака.
6. Также потребуется кусок хорошо экранированного кабеля.
7. Лампочки инфракрасной подсветки.
8. AV выход на телевизор (тюльпан).
9. Емкость или контейнер в качестве герметичного бокса.

к содержанию ↑

Приступаем к сборке

Сажам камеру на клей, а потом заделываем по контуру герметиком, также закрепляем внутри свинцовые грузила для веса. Внутри емкости сверху над камерой устанавливается пластинка с закрепленными на ней лампочками подсветки (не забудьте поставить на них резистор для того, чтобы они не перегревались от избыточного напряжения).

Все устройства подключается к слаботочному кабелю питания, одна жила которого будет выделена под передачу видеосигнала.

Закрепляем провода внутри на герметик, а оставшееся пустое пространство заполняем пенополиуретаном. Потом останется лишь пропустить провода от устройств в отверстие на крышке и закрутить саму крышку, обильно смазав ее резьбу герметиком, которым смазывается и отверстие под провод на крышке.

Дальше дело за малым. Останется подключить питающую жилу кабеля к преобразователю на 12 V, а жилу для видеосигнала соединить с «тюльпаном», который подключается к телевизору или дисплею. Камера для подледной рыбалки готова.

к содержанию ↑

А нужно ли все это?

Подводная камера для зимней рыбалки своими руками, а точнее ее принципиальная схема создавалась в те времена, когда профессиональные устройства стоили очень дорого. Но сейчас ситуация изменилась, и китайцы наводнили рынок сотней моделей подводных камер в комплекте с блоком питания, дисплеем, или целым видеорегистратором.

Стоит это настолько дешево, что собственноручно собранная камера обойдется куда дороже. Соответственно, создание такой системы напоминает известный интернет-мем про троллейбус из буханки черного хлеба, создать который вообще-то можно (приложив известную долю фантазии и смекалки) – но зачем?

Камера для зимней рыбалки своими руками

Как только подводная камера для зимней рыбалки (подробную информацию о видеокамерах для рыбалки см. fish-cam.ru/poleznaya-informaciya-o-podvodnyh-kamerah-dlya-rybalki ) появилась на российском рынке, она завоевала внимание рыболовов со всей страны.

Многим захотелось получить устройство, позволяющее детально рассмотреть рельеф дна, движение стаей и реакцию рыб на приманку.

к содержанию ↑

Принципы для собственного производства подводной видеокамеры для зимней рыбалки

Существует три ключевых принципа при создании камеры для рыбалки: компактность, герметичность, качество изображения. Так что начинать сборку желательно именно с подбора самой камеры. Ориентироваться стоит на несколько параметров:

• Подсветка. Важно сделать подсветку, так как глубину и под лёт не пробиваются солнечные лучи. Желательно использовать инфракрасные диоды, которые не распугивают рыбу;

• Глубина погружения. Камера должна выдерживать высокое давление. Подумайте, на какой глубине вы будете снимать;

• Надёжность. Выбирайте лицензированных продавцов. Часто китайские подделки служат недолго, и смысла в такой экономии просто нет;

• Компактность. Объектив должен быть маленький, чтобы легко проходил в лунку и не отпугивал рыбу.

к содержанию ↑

Сборка видеокамеры для зимней рыбалки

После приобретения камеры можно приступать к сборке элементов. Это несложный процесс, состоящий из 10 этапов.

1. Подготовьте дисплей. Можно использовать монитор для камеры заднего вида, мини-телевизоры, планшеты и т.д.
2. Настройте камеру и поместите её в пластиковый контейнер. Сверху сделайте отверстие для кабеля.
3. Растопите и вылейте в формочки свинец. У вас получатся грузики. Положите их на дно тары. Можно использовать готовые элементы.
4. Сделайте в контейнере отверстия для лампочек.
5. Вставьте лампочки. Замажьте их клеем или залепите изолентой, чтобы внутрь не попадала вода.
6. С помощью паяльника соедините провода с кабелем камеры.
7. Выведете провод из тары и подключите его к источнику питания. Можно использовать автомобильный аккумулятор.
8. Убедитесь, что камера находится в нужном положении, а изображение выводится на монитор.
9. Загерметизируйте устройство. Запакуйте его в пластик, дополнительно залив клеем или обмотав изолентой.
10. Зафиксируйте на корпусе прочную верёвку или ремень, чтобы можно было опустить устройство на глубину и беспрепятственно поднять его наверх. Всё. Подводная видеокамера для зимней рыбалки готова. Обойдётся она приблизительно в 3000 рублей.

к содержанию ↑

Камеры для рыбалки из USB-камеры и смартфона

Существует ещё один способ сделать подводную видеокамеру своими руками. Сделать её можно из USB-камеры, смартфона и фиксатора OTG-кабеля. Возможно, устройство получится не таким привлекательным, зато практичным. Ведь изображение оно передаёт на телефон.

Однако, если вам нужны дополнительные функции, такие как запись или датчики, то лучше подводную видеокамеру для рыбалки купить. Исключение – если вы настоящий умелец, способный вмонтировать в камеру безграничное число элементов. В остальных случаях высока вероятность сбоев и возникновения неисправностей.

к содержанию ↑

Купить камеру для рыбалки или сделать её самостоятельно?

Рыболовы уже несколько лет спорят, пытаясь найти верный ответ на этот вопрос. А на самом деле он зависит исключительно от ваших требований и возможностей. Ответьте для себя на несколько вопросов:

• Вы уверены, что сможете защитить устройство от попадания влаги?
• Сможете ли вы подобрать недорогую, но качественную камеру?
• Сможете ли вы подключить подсветку?
• Вы гарантируете бесперебойный сигнал?
• Хватит вам стандартных функций съёмки и просмотра?

Подводная камера для рыбалки своими руками быстро и недорого

Половить рыбку хорошо, а посмотреть её под водой ещё лучше и интереснее. Среду её обитания, места скопления для лучшей ловли.

Изготовление подводной камеры займет немного времени.

Для этого нам потребуется:

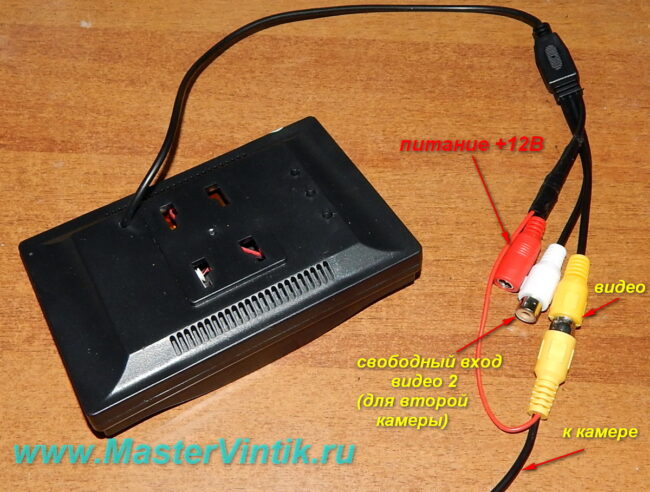

1. Монитор 4,3 — 5″.(900 руб.)
2. Камера с ИК подсветкой.(400 руб.)
3. Блок АКБ или три элемента по 3,7В. (б/у)
4. Зарядное устройство 12В 2-3А. (б/у)
5. Цифровой вольтметр (индикатор).(100 руб.)
6. Провод видео с питанием 6м. (150 руб.)
7. Паяльник.
8. Изолента.
9. Силиконовый герметик.
10. Водостойкий клей.

Описание изготовления подводной камеры

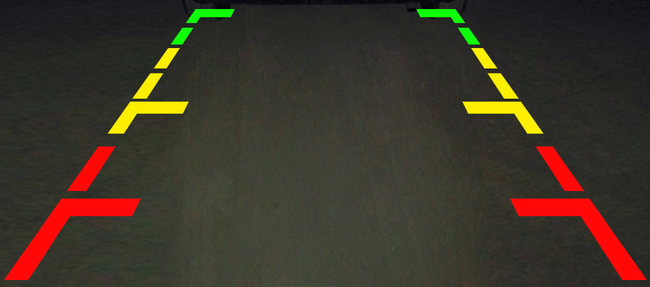

Нам нужно будет немного переделать камеру, убрать парковочные линии (если они в ней есть — это для задних камер), загерметизировать камеру и соединения с ней.

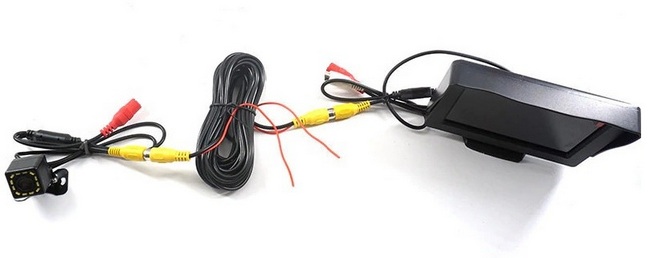

Я купил вот такую парковочную камеру заднего вида (фото ниже), она хорошо разбирается, имеет восемь инфракрасных светодиодов. Для подсветки лучше использовать именно IR светодиоды, обычные распугивают рыбу. Можно купить переднюю камеру без парковочных линий, влагостойкую. Тогда ненужно будет её разбирать.

Провода:

синий (зеленый) — минус питания светодиодов подсветки

белый — плюс питания светодиодов подсветки

красный — плюс питания камеры

черный — минус питания камеры

желтый — выход видео

Отключаем парковочные линии

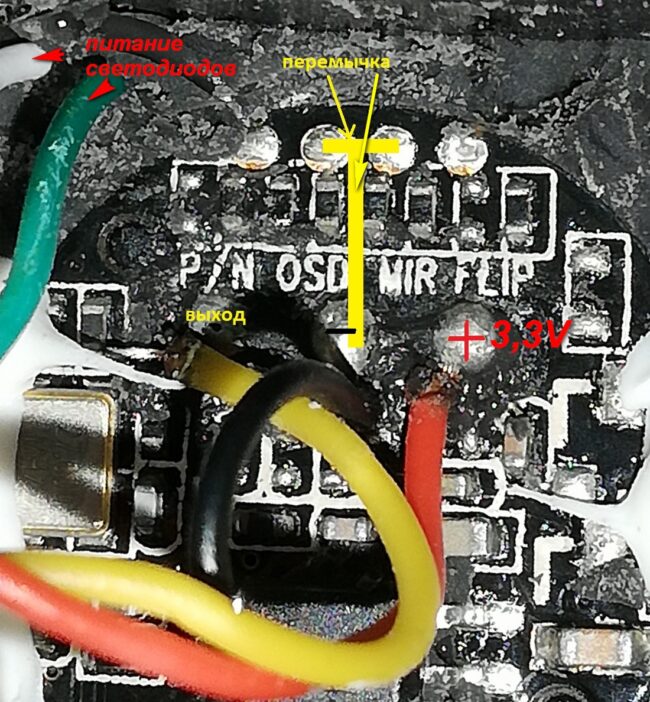

Для отключения парковочных линий нам нужно поставить перемычку на корпус.

За одно и перевернём изображение по горизонтали.

На плате камеры написано:

Нужно поменять.
OSD — парковочные линии. Нужно убрать.
Flip — переворот изображения (вверх ногами).

Оставляем без изменений.

Далее заполняем со шприца силиконовый герметик и накрываем крышку, побольше, чтобы излишки силикона вышли через отверстия.

Спереди светодиоды и стекло по кругу аккуратно залил клеем типа «секунда-гель». Окошко под глазок камеры оставляем чистым!

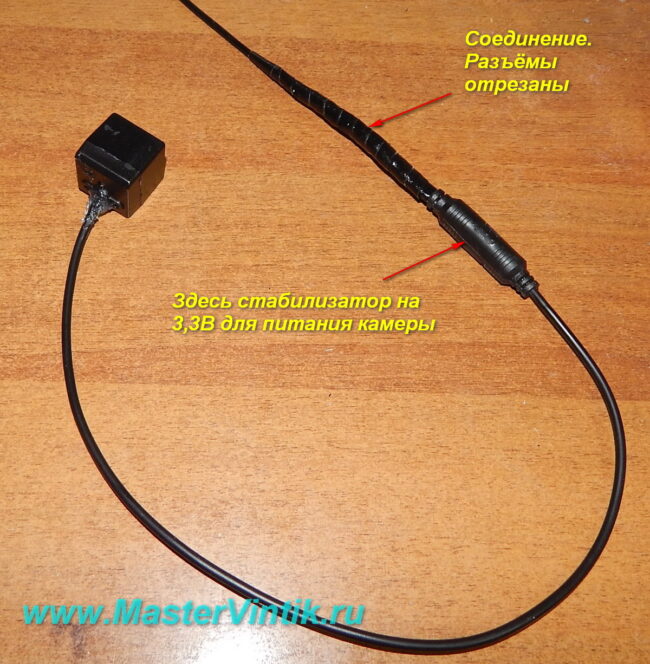

Разъёмы обрезаем, соединяем (спаиваем), изолируем несколько слоёв изоленты. Затем хорошо герметизируем.

Я сначала, после первого слоя изоленты промазал водостойким клеем типа «Момент», дал немного подсохнуть и опять промотал ещё один слой изоленты.

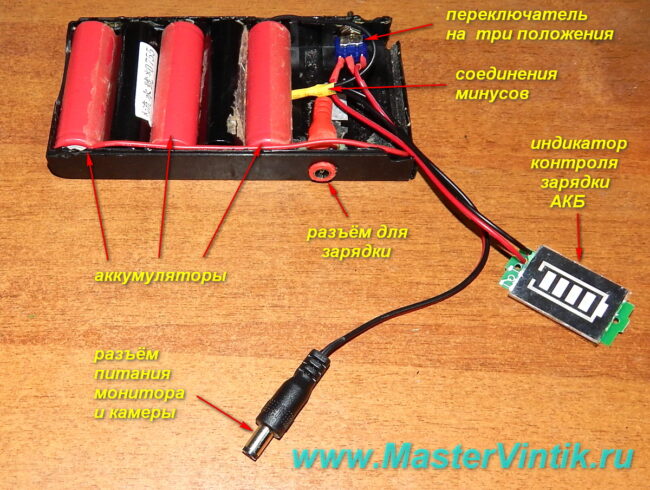

Далее нужно позаботиться о питании. Для этого я разобрал ненужный блок АКБ с ноутбука. Отобрал три лучших элемента.

Соединяем их последовательно. Получается 4В х 3шт = 12В.

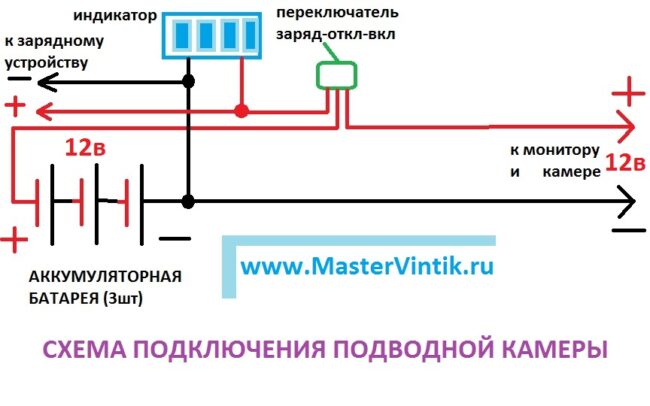

Далее собрал простую схему переключения на переключателе с тремя положениями «заряд/контроль — отключено — включение камеры».

Положение влево (по схеме) подключаем АКБ к разъёму для ЗУ и цифровой вольтметр, посередине — всё отключено, вправо — подключается АКБ к нагрузке (монитор и камера).

Если включить переключатель влево без зарядки, то индикатор покажет напряжение на АКБ, как на фото ниже:

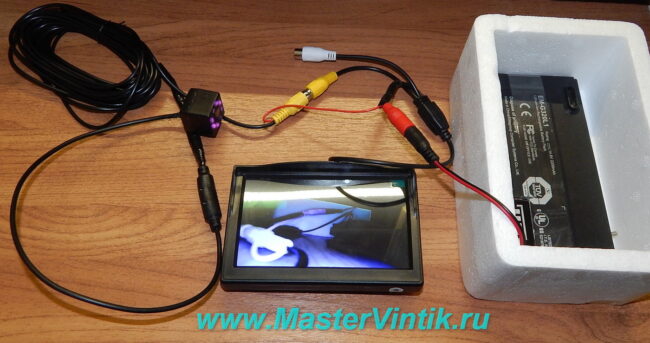

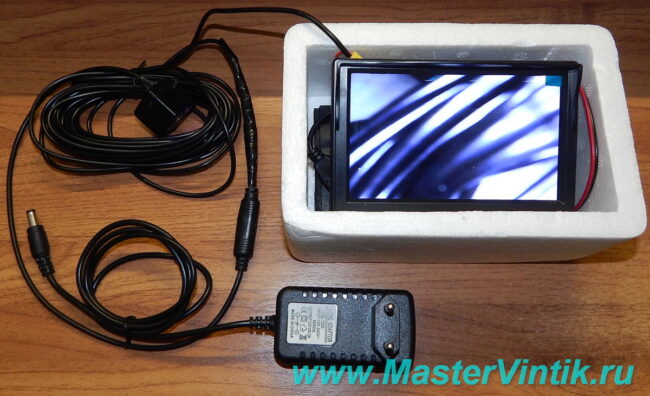

Всё соединяем и включаем:

Зарядное устройство на 12В 3А. У меня было несколько, выбрал, которое больше напряжение выдает — 13,5В.

Можно взять готовый блок АКБ 12В с зарядным от шуруповёрта.

Затем вокруг камеры был надет металлический хомут для утяжеления и крепления лески.

Так как у меня были б/у аккумуляторы, ЗУ и провод шел в комплекте с камерой, на всё это устройство было потрачено около 1500 руб. Монитор я купил на 5″, т.к. ранее я покупал на 4,3″ он дешевле, но он и проработал около месяца (может брак попался).

Автор: Зотов А. (п.Елань, Волгоградская обл.)
