Как сделать самодельный транец на лодку ПВХ своими руками: чертежи
Выносной транец для подвесного мотора по размерам и другим характеристикам должен соответствовать параметрам конкретной ПВХ лодке. Значение имеет как размер, так и конструкционные особенности плавсредства.
Если приобретенная лодка не укомплектована мотором, значит, она рассчитана на гребное передвижение по воде. Но, даже для таких моделей допускается установка моторов, но не мощнее, чем 3 л.с.
Это позволит развивать скорость до 10 км/ч, чего достаточно для преодоления водного пространства и по течению, и на стоячей воде. Именно небольшие по мощности и массе моторы могут не слишком нагрузить плавсредство и не подвергнуть риску тонкий материал ПВХ.
к содержанию ↑Разновидности
Различают два основных вида транцев:
- Стационарный. Характеризуется жесткой конструкцией, которая монолитно вклеивается в кормовой части. Как правило, именно такой вид используется в большинстве моделей, которые изначально комплектуются двигателями. Материал пластины – многослойная фанера. Максимальная мощность мотора, который может выдержать эта конструкция – 7 л.с.
- Навесной (съемный). Предназначаются для крепления маломощных двигателей до 3 л.с. Комплектуется крепежками, которые позволяют снимать транец.
Оба вида рассчитаны под использование и электрического, и бензинового двигателя. В случаях, когда вы не используете моторное и планируете весельное передвижение, свободный от двигателя транец может быть использован для удобного размещения эхолота и другой рыболовецкой техники.
к содержанию ↑Требования, предъявляемые к транцам
И покупной, и самодельный транец для надувной лодки должен соответствовать таким обязательным требованиям:
- Прочность. Это касается как выбора материалов изготовления, так и способа крепежа.
- Водостойкость. И деревянные, и металлические части должны быть не подвержены влиянию влаги – фанера не должна разбухать, а каркас ржаветь.
- Правильный выбор толщины пластины. Чем более мощный и тяжелый мотор, тем толще должна быть пластина.
Изготовление своими руками
Транцы имеют достаточно простую конструкцию, поэтому без труда могут быть изготовлены собственноручно. Подготовив необходимые материалы и инструменты, а также вооружившись точными чертежами, вы легко сможете подготовить свою ПВХ лодку к новому рыбацкому сезону, оснастив ее местом для крепления двигателя.
Необходимые материалы и инструменты
Для изготовления самодельного транца понадобятся элементарные материалы, часть из которых можно найти дома, а остальные докупить в рыбацком магазине.
* Если в арсенале отсутствует сварочный аппарат или нет навыков его использования, в качестве альтернативного варианта для части работ по изготовлению рамы, можно использовать трубогиб. С его помощью можно будет придать нужную форму металлическим частям для создания каркаса.
Приветствуется использование металлических элементов из нержавейки – это существенно продлит срок службы. Фанера может быть использована и обычная многослойная, но в этом случае она должна быть окрашена и покрыта специальным влагостойким лаком. Клей должен быть такой же, как представлен в ремкомплекте к лодке или рекомендованный для ПВХ.
Чертежи
Несколько вариантов чертежей для изготовления транца для лодки ПВХ своими руками позволят выбрать подходящий. Учитывая особенности лодки, предпочтительный метод крепления и вид интересующей конструкции, подберите оптимальную схему для плавсредства.
Инструкция изготовления
Изначально следует изготовить отдельные элементы, которые потом можно будет собрать в единую конструкцию. Время для выполнения работ зависит от выбранных исходных материалов и умения пользоваться необходимым инструментом.
Пластина
Изготовление транца на резиновую лодку следует начать с пластины. Габаритные размеры и форма напрямую зависят от мощности и способа крепления мотора. Обязательными являются следующие этапы:
- Из фанеры необходимо вырезать фрагменты, по размеру соответствующие тем, которые указаны в чертеже. Если толщины заготовки недостаточно для обеспечения прочности ее можно нарастить. Для этого требуется изготовить две одинаковые детали и скрепить их между собой болтовыми стяжками. Если нет влагостойкой фанеры, используйте обычную. Предварительно обработайте ее несколькими слоями яхтного лака. В работе можно использовать ножовку или электролобзик.
- Разметка и сверление отверстий под крепежи. Поскольку фанера является пиломатериалом, рекомендовано осуществлять сверление с двух сторон – до половины толщины с одной стороны и навстречу с другой. Так повышается шанс того, что не повредите поверхность пластины, избежите сколов и т.д.
- Обработка отверстий и торцов. Для этого можно воспользоваться наждачной бумагой. Транцевые пластины должны быть со всех сторон защищены от воздействия влаги.
Металлическая рама
Чтобы транец на лодку пвх был максимально прочный и надежный, стоит использовать металлическую трубу круглого сечения диаметром около 20 мм или стальной лист толщиной 3-4 мм. Обязательными являются следующие этапы:
- Из трубы или нержавеющих лент вырезаются заготовки (размер в соответствии с чертежами).
- Гнем или свариваем заготовки. Тут возможны два варианта: За неимением трубогиба можно использовать только сварку. Для этого в местах, где должны быть изгибы, можно выполнить сварочное соединение. При помощи трубогиба делаются необходимые загибы отдельных элементов.
- Собираем раму. Используем сварку для соединения поперечной планки с боковыми металлическими частями.
Работа со всеми металлическими элементами должна производиться с максимальной точностью. В итоге должны получиться идентичные заготовки, которые будут собраны в единую конструкцию.
Сборка конструкции
Завершающий этап изготовления. К просверленным согласно схеме отверстиям приставляются части рамы и скручиваются. Болтовое соединение обязательно должно комплектоваться шайбами. Как и в случае соединения двух частей пластин, отверстия обязательно обрабатываются влагостойким герметиком, чтобы во время эксплуатации исключить самораскручивание.
Если имеете элементарные навыки при работе с необходимым инструментом, весь процесс изготовления, не считая времени на сушку после лакирования, займет не более нескольких часов.
Наращивание транца для надувной лодки
Стандартный рекомендованный размер транца обычно выбирается исходя из параметров высоты бортов. Габаритные размеры пластины могут меняться, если того требуют особенности конструкции или габаритные размеры двигателя.
Если стоит задача изготовить универсальный транец, который мог бы подойти для разных видов моторов, то имеет смысл увеличить высоту посредством регулируемой надставки.
Для этого пластина готового транца немного модернизируется – добавляется еще один деревянный элемент. Понадобится несколько основных этапов:
- Из того же материала, что и пластина, вырезается прямоугольная заготовка. Иногда верхняя часть может иметь небольшое углубление, но это обусловлено исключительно видом двигателя.
- С двух сторон (слева и справа) по вертикали вырезаются 4 сквозных отверстия. Размер отверстий может быть равен высоте, на которую планируется поднять транец.
- Отверстия обрабатываются наждачной бумагой и яхтным лаком.
- Готовая надстройка прикладывается к пластине так, чтобы верх обоих точно совпадал. Сама надстройка должна располагаться четко по центру транца, поэтому стоит замерять расстояние от краев – оно должно быть одинаковым с обеих сторон. После этого осуществляется разметка – сверлом или керном делаются отметки на пластине сквозь отверстия в настройке (разметка должна делаться в верхней точке отверстия надстройки).
- В пластине по готовой разметке делаются сквозные отверстия и обрабатываются для создания влагостойкости.
- Надстройка прислоняется к пластине и затягивается болтовым соединением.
Суть работы такой конструкции заключается в возможности поднятия верхнего уровня транца. Для этого просто необходимо немного раскрутить болты, поднять надстройку и прочно зафиксировать крепежи обратно.
Монтаж на лодку
Перед осуществлением монтажных работ необходимо предусмотреть место для удобного расположения весел на период, когда они не будут использоваться. Полностью накачайте лодку воздухом и, прикладывая весла к бортам, определите оптимальное место, где они не будут мешать размещению транца и двигателя.
Маркером отметьте места, где должны находиться защелки для фиксации весла (с обеих сторон лодки).
В кормовой части намечаем места, где будут крепиться лодочные лееры. Для этого прикладываем транец к лодке и делаем отметки в местах, где будет осуществляться крепеж.
Когда разметка готова, можно приступать к остальным этапам монтажных работ:
- Приложите к отмеченным местам защелки для весел и лееры, и обведите их маркером, чтобы определить места нанесения клея.
- Полностью выпустите воздух с лодки.
- Обработайте места склейки элементов наждачной бумагой, для создания шероховатой поверхности с целью улучшения адгезивных свойств.
- Нанесите первый слой клея на обработанные места и элементы, которые будете приклеивать и оставьте высыхать на время, указанное на упаковке клея (обычно не более 15 минут). После этого нанесите второй слой клея и оставьте еще на 5 минут.
- Точно по отметке приложите защелки и лееры к бортам и корме, плотно прижмите, положите под пресс и оставьте до полного высыхания.
Чтобы завершить монтаж и установить транец, накачайте лодку на половину общего объема и вставьте крепежные элементы транца в лееры. После этого заполните лодку воздухом полностью.

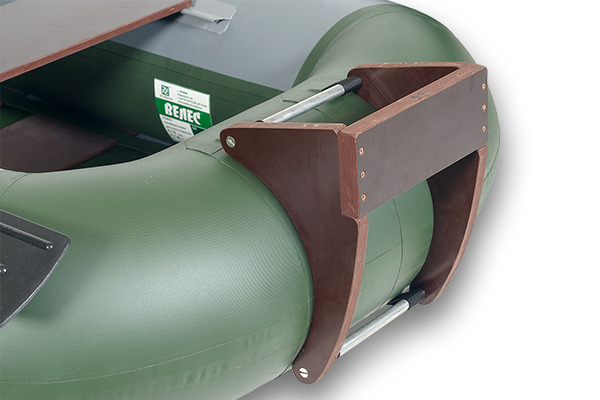

Транец навесной для лодки ПВХ своими руками
Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция.
Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным.
Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.
При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.
Самодельный транец для резиновой лодки.
Мотор и транец
Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил.
Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора.
По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.
Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.
Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.
И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки.
Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.
Конструкция транца
Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:
- Из пластины.
- Из крепежных дуг.
- Из рымов, которые еще называют бубышками.
Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.
Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.
Материалы для изготовления
Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.
Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).
Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.
Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.
Изготовление
Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.
Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.
Крепежные дуги выгибаются вручную или на станке.
Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.
ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!
Изготовление своими руками
Необходимые материалы и инструменты
Чертежи
Инструкция изготовления
Пластина
- Из фанеры необходимо вырезать фрагменты, по размеру соответствующие тем, которые указаны в чертеже. Если толщины заготовки недостаточно для обеспечения прочности ее можно нарастить. Для этого требуется изготовить две одинаковые детали и скрепить их между собой болтовыми стяжками. Если нет влагостойкой фанеры, используйте обычную. Предварительно обработайте ее несколькими слоями яхтного лака. В работе можно использовать ножовку или электролобзик.
- Разметка и сверление отверстий под крепежи. Поскольку фанера является пиломатериалом, рекомендовано осуществлять сверление с двух сторон – до половины толщины с одной стороны и навстречу с другой. Так повышается шанс того, что не повредите поверхность пластины, избежите сколов и т.д.
- Обработка отверстий и торцов. Для этого можно воспользоваться наждачной бумагой. Транцевые пластины должны быть со всех сторон защищены от воздействия влаги.
Металлическая рама
- Из трубы или нержавеющих лент вырезаются заготовки (размер в соответствии с чертежами).
- Гнем или свариваем заготовки. Тут возможны два варианта: За неимением трубогиба можно использовать только сварку. Для этого в местах, где должны быть изгибы, можно выполнить сварочное соединение. При помощи трубогиба делаются необходимые загибы отдельных элементов.
- Собираем раму. Используем сварку для соединения поперечной планки с боковыми металлическими частями.
Сборка конструкции
Наращивание транца для надувной лодки
- Из того же материала, что и пластина, вырезается прямоугольная заготовка. Иногда верхняя часть может иметь небольшое углубление, но это обусловлено исключительно видом двигателя.
- С двух сторон (слева и справа) по вертикали вырезаются 4 сквозных отверстия. Размер отверстий может быть равен высоте, на которую планируется поднять транец.
- Отверстия обрабатываются наждачной бумагой и яхтным лаком.
- Готовая надстройка прикладывается к пластине так, чтобы верх обоих точно совпадал. Сама надстройка должна располагаться четко по центру транца, поэтому стоит замерять расстояние от краев – оно должно быть одинаковым с обеих сторон. После этого осуществляется разметка – сверлом или керном делаются отметки на пластине сквозь отверстия в настройке (разметка должна делаться в верхней точке отверстия надстройки).
- В пластине по готовой разметке делаются сквозные отверстия и обрабатываются для создания влагостойкости.
- Надстройка прислоняется к пластине и затягивается болтовым соединением.
Установка транца на резиновую лодку
Установить транец на лодку, изготовленную из ПВХ материала, предпочтительнее следующим образом:
- В первую очередь надувают лодку и, с помощью клея, осуществляют крепление рымов. Причем, очень важно, чтобы они были приклеены именно в тех местах, где они могут быть полезными.
- Основание рымов покрывается клеящим составом, после чего они крепятся к лодке. Аналогичным образом крепятся и остальные рымы. В зависимости от величины крепежных дуг, устанавливается необходимое количество этих элементов крепления. Когда клей полностью высохнет, из лодки следует стравить воздух, а крепежные дуги соединить с пластиной.
- После этого лодка опять наполняется воздухом, но не полностью, а наполовину. Крепежные дуги устанавливаются так, чтобы их можно было закрепить с помощью рымов. В заключение, лодка надувается полностью, и вся конструкция надежно удерживается на лодке.

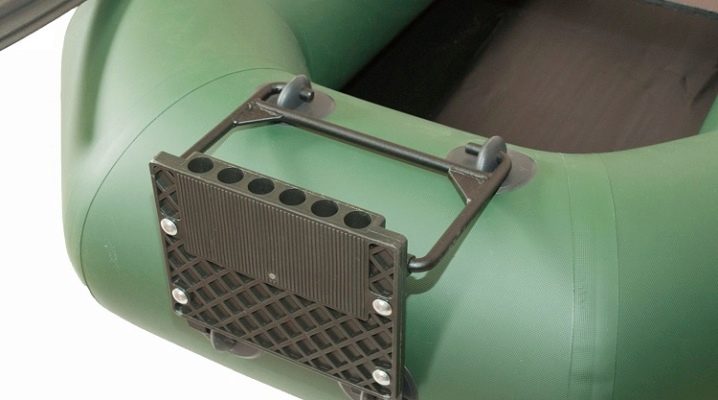

Установка навесного транца на надувную лодку
Высота транца
Высота транца или по-другому размер пластины, зависит от высоты бортов лодки в надутом положении. Транец может быть равен высоте бортов или может быть больше, а также меньше, но ненамного. Главное условие заключается в том, чтобы мотор надежно и крепко удерживался на транце, а также был безопасным в процессе эксплуатации.
Усиление навесного транца
Классический транец состоит из двух скоб и четырех рымов. Если требуется произвести усиление транца, то можно увеличить количество скоб, а значит и количество рымов.
При этом, не следует забывать, что дополнительные крепежные элементы увеличивают вес конструкции, что является дополнительной нагрузкой на лодку, в том числе и на материал, из которого сделана лодка.
к содержанию ↑Материалы для изготовления
Для изготовления доски используется специальная водостойкая фанера, пропитанная водоотталкивающим составом, такой материал не боится влаги и способен долгое время находиться в неблагоприятной среде.
После склеивания заготовка обрабатывается, скругляются края, убираются заусеницы, и производится покраска в несколько слоев.
Для дуг используется:
- алюминиевый прут или труба;
- металлическая труба;
- металлический профиль или полоса.
Основным вопросом при самостоятельном изготовлении дуг будет сварочные работы, при этом если металлические детали можно сварить в любом гараже, где есть электричество и электросварочный аппарат, то вот относительно алюминиевых конструкций дела обстоят намного хуже, здесь без специального оборудования не обойтись.
Что касается рым, то безопаснее и дешевле заказать в магазине крепление для лееров безопасности, они сделаны из мягкой, но прочной резины, не требуют дополнительной обработки и хорошо приклеиваются к баллону.
Ничего нельзя сказать относительно самостоятельно изготовленных креплений, это дело творческое и здесь советовать нечего.
к содержанию ↑Почему он необходим
Навесной транец для надувной лодки — это жесткая досчатая конструкция, специальная площадка для монтажа мотора на округлый борт надувной лодки. Применение навесных транцев для лодок ПВХ или резиновых — единственный способ установить на них двигатель, если изначально его применение для этой модели не предусматривалось.
При этом транцы-самоделки не подпадают под понятие «существенных изменений в конструкции», поэтому их применение не требуется согласовывать с производителем либо какими-то контролирующими инстанциями.
Подвесной транец может быть смонтирован не только для мотора: его можно применять для установки держателей удочек, т. н. «подстаканников», а также другого бортового оборудования, например эхолота.
Совет!Только учтите, что самодельный транец может быть использован только с маломощным мотором, мощностью не более 3,5 л.с., позволяющим развивать скорость не больше 10 км/ч.
Применение моторов более высокой мощности оправдано только на тех лодках, которые уже имеют все необходимые крепления, т. к. рассчитаны на ход с высокой скоростью. Примером могут служить восьмиместные суда «Барк» серии BT — транцы у них встроенные.
к содержанию ↑Ограниченность и недостаток транца
В состав транца входит еще доска, размер которой в большинстве случаев 280 на 280 миллиметров, до 300 на 300 миллиметров.
Но на транец устанавливается не все подвесные двигателя. Во многих случаях мощность двигателя не должна превышать более 3,5 лошадиных сил.
Ограничение есть также и по весу, он не должен быть тяжелее 15 килограмм. Кроме моторов, работающих на бензине, на транец с легкостью можно установить и электромотор лодочного варианта, с влагозащитным корпусом.
Одним из минусов транца является то, что лодку необходимо всегда держать оптимально накаченной. Если лодка чуть приспущенная, тогда нога двигателя будет сильно уходить под вашу лодку. А угол наклона двигателя – это очень важная характеристика для безопасного и оптимального передвижения по воде.
к содержанию ↑Как установить транец
Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.
Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца).
Рекомендуется использовать покупные детали, т. к.
изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).
Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ.
Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.
На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью. Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости.
Источник
Как сделать и установить транец на лодку своими руками?
- Требования к самодельным транцам
- Необходимые инструменты и материалы
- Изготовление
- Особенности установки
- Полезные советы
Транец для ПВХ лодки – это приспособление, предназначенное для закрепления лодочного мотора в кормовой части плавательного средства. Представляет собой раму изогнутой формы, изгиб которой повторяет округлую форму заднего баллона лодки. Основным его элементом является прямоугольная платформа из прочного материала, к которой прикрепляется подвесной мотор.
Транец выпускается в заводском исполнении и может быть выполнен в форме и цветовой вариации, соответствующей той или иной модификации лодки. Также он может быть сделан в домашних условиях с применением подручных материалов.
Требования к самодельным транцам
Процесс самостоятельного изготовления транца для лодки должен отвечать двум основным требованиям: безопасность и функциональность изделия. Соблюдение мер безопасности – критерий первостепенной важности. Его выполнение выражается в придании транцу соответствующих характеристик.
Его конструкция, а также материалы, из которых он изготовлен, должны быть прочными, лишенными каких-либо конструктивных изъянов: трещин, сколов, вмятин, деформация и других. Присутствие подобных недочетов может привести к разрушению конструкции в процессе эксплуатации, срыву мотора, что способно повредить лодку и создать условия для возникновения чрезвычайной ситуации во время плавания.
Форма и конструктивные характеристики самодельного транца должны соответствовать заявленным потребностям. Рама, на которой удерживается платформа, должна быть способна выдержать вес мотора.
Технические характеристики мотора (количество лошадиных сил, вес и другие) подбираются индивидуально, под характеристики лодки (водоизмещение, грузоподъемность, конструкция, прочность материала).
При установке транца на корму лодки необходимо учитывать и его собственный вес. Вкупе с ним вес мотора может быть избыточным для конкретной модели лодки, что может привести к дифференту на кормовую часть. При таких обстоятельствах зачерпывание воды лодкой становится неизбежным и последовательно увеличивается при прохождении волн.
К дополнительным требованиям, предъявляемым к транцам, изготовленным самостоятельно, можно отнести наличие достаточной влагоустойчивости. Транец – элемент лодочного оборудования, который контактирует с водой. Постоянное нахождение во влажной среде может привести к окислению поверхности металлических частей его конструкции.
Деревянные же части самодельного транца без надлежащего водоотталкивающего покрытия будут, впитывая влагу, разбухать. Это приведет к потере надежности крепления мотора и скорейшему выходу транца из эксплуатации.
Необходимые инструменты и материалы
Для изготовления транца своими руками понадобится минимальный набор инструментов и перечень подходящих материалов.
Инструменты:
- приспособления для распиливания металла: болгарка (УШМ) или ручная пила по металлу;
- электрическая дрель или шуруповерт;
- приспособления для распиливания древесины: ножовка или электрический лобзик;
- сварочный инвертор (в зависимости от конструкции модели);
- трубогиб (в зависимости от модели или наличия/отсутствия сварочного инвертора);
- гаечные ключи.
Расходные материалы:
- саморезы;
- обрезные диски для болгарки или полотна для пилы по металлу;
- сверла и насадки-биты;
- пильные полотна для электрического лобзика;
- электроды (при использовании сварочного аппарата);
- лак яхтный;
- кисть малярная;
- краска молотковая;
- специализированный клей для лодок.
Материалы:
- железная труба до 20 мм в диаметре (предпочтительно круглого сечения);
- гайки;
- заводские переходники-крепления (приклеиваются к корпусу лодки), их желательно приобрести в магазине, так как самостоятельное изготовление затруднительно.
Особенности установки
Проведение всех измерений, подгонка, сборка и установка транца производится только на полностью надутой лодке. Давление внутри нее должно соответствовать повседневному рабочему давлению.
Это позволит соблюсти правильность пропорций деталей и произвести качественное приклеивание переходников. Если их приклеить к спущенной лодке, после надува есть вероятность их отклеивания.
Полезные советы
Форму и тип конструкции необходимо выбирать непосредственно по характеристикам двигателя. Сборка транца до покупки мотора может привести к их полному несоответствию. Конструкцию транца можно оборудовать дополнительными функциональными приспособлениями.
В их качестве могут выступать трубчатые держатели для удилищ, крюки для зацепа (в том числе и сетки с рыбой), полочки, столик и другие элементы, необходимые при эксплуатации надувной лодки.
О том, как смастерить навесной транец на лодку своими руками, смотрите в следующем видео.
Как сделать самодельный транец на лодку ПВХ своими руками: чертежи

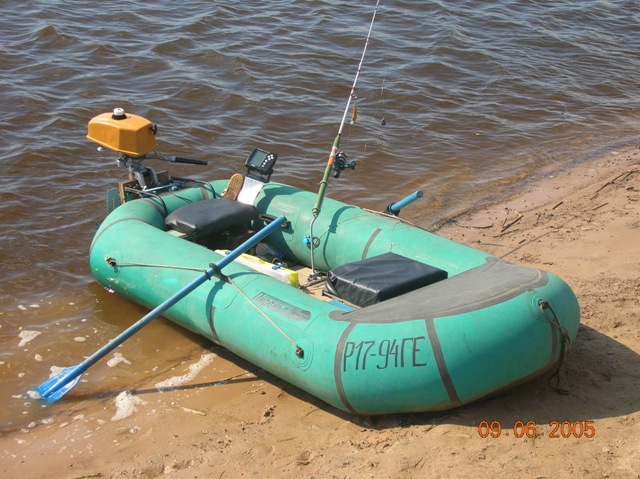

Установка транца на резиновую лодку.
Покупать лодку с транцем под слабомощный (не более 2 л.с.) мотор совсем не обязательно. Для этого вполне можно использовать О-образную лодку, на которую можно смонтировать самодельный транец.

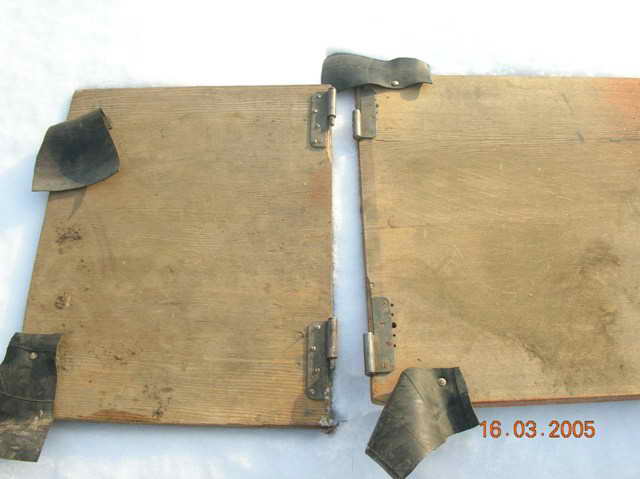

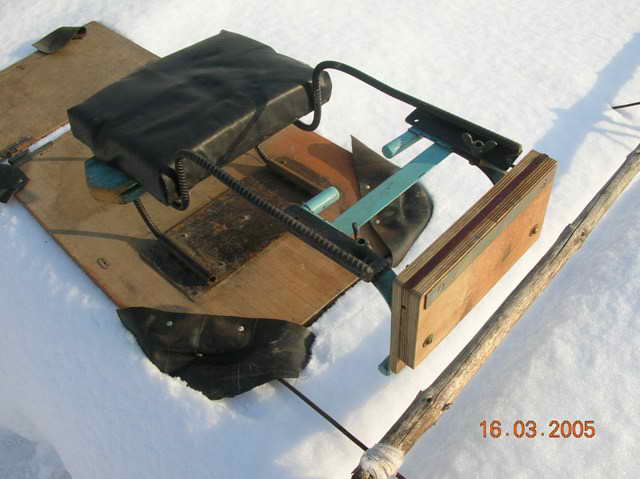

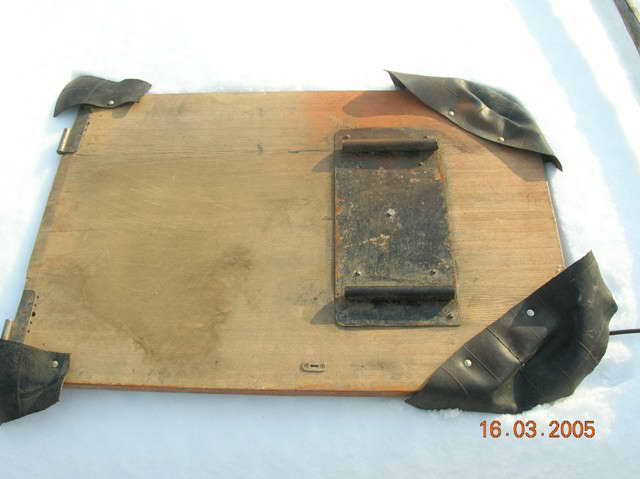

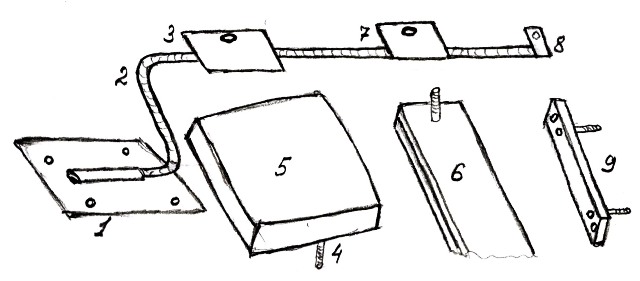

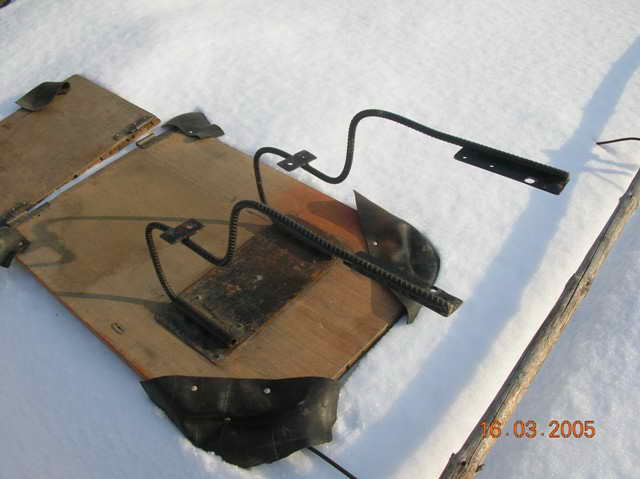

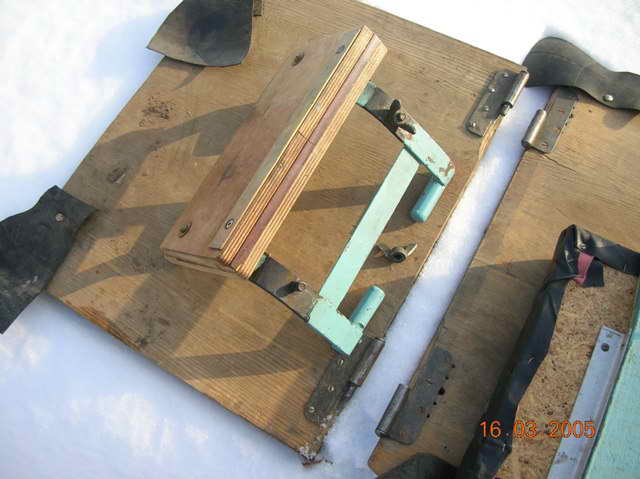

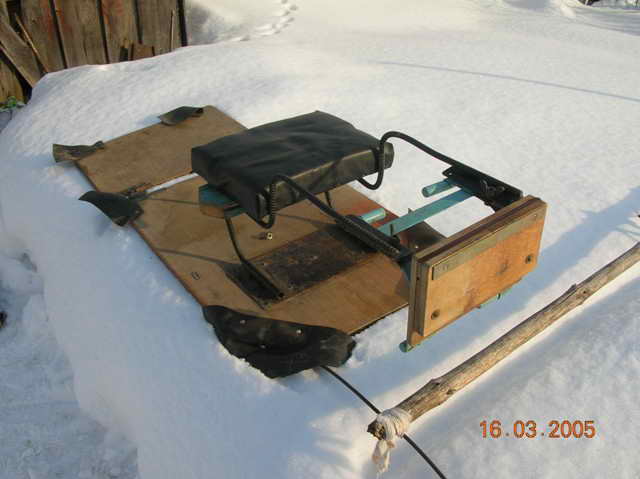

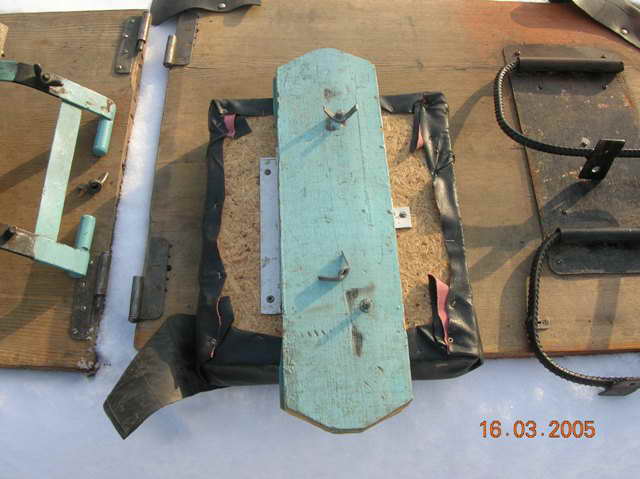

Ниже я опишу эту модернизацию, которую я сделал сначало для старой резиновой лодки с низкими бортами, а впоследствии и на «Пиранье».
С данной конструкцией крепления мотора я успешно блеснил в отвес на реке Оке в течении 4 лет под мотором «Салют ЭМ».
Автор: Изосимов Игорь для сайта http://okafish.ru/
Прежде всего, хочу заметить, что размеры я не буду давать умышленно, так как их придется делать конкретно под нужную лодку.
Смысл модернизации заключается в том, что на днище лодки укладывается твердое основание.
Все это можно установить на лодку в течении 10 минут.
Для основания можно использовать толстую фанеру. Желательно, пару раз покрасить ее, чтобы краска впиталась. У «Пираньи» дно довольно длинное, поэтому я сделал днище из двух половинок, скрепляя их обычными оконными петлями.
Жесткое дно необязательно делать во всю длину лодки. У меня чуть длиннее половины лодки. Это для того, чтобы в центре лодки подгрузить днище, смещая центр тяжести от мотора.
Для днища я использовал дверцу от старого шкафа. ДСП для этих целей применять нельзя!
Итак, вымеряем фанеру под размер днища лодки. Вообще, чем толще фанера, тем лучше.
В углах я закрепил резину от автомобильной камеры, чтобы углы не терли резину баллонов. Крепить надо на короткие шурупы, но никак не на гвозди.
Подогнав днище по размеру, закрепляем на него два металлических основания 1 с приваренной к нему трубкой. Трубка от полдюймовой водопроводной трубы.
В трубку вставляется обыкновенная ребристая арматура 2, которая используется в строительстве. Чтобы правильно выгнуть арматуру, сделайте шаблон из толстой проволоки.
Обе арматуры должны быть изогнуты одинаково. Вымерять нужный изгиб арматуры необходимо, конечно, на накаченной лодке.
Для надежности конструкции, я скрепил обе арматуры между собой сиденьем 5, на котором, собственно, и сижу, управляя мотором. На арматурах приварены пластинки 3 (для крепления сиденья) с отверстием. Внутри сиденья закреплены болты 4 (чтобы не проворачивали) и с помощью «барашков» сиденье скрепляет обе арматуры.
Далее монтируется очень важная вещь. Это, собственно, две толстые фанеры 6, скрепленные между собой. Между половинками выдалбливается паз под болты, с помощью которых эта фанера крепится к арматуре через пластинку 7.
Эта фанерная (или доска) подставка должна лежать на заднем борту во всю его длину! Задача этой доски в том, чтобы при нагрузке на моторе, тот не выгибал все днище, а большей частью давил на задний баллон.
Хочу предупредить, что моторы, мощностью более 2 л.с. с данной конструкцией не испытывались, так что ставя более мощный мотор, следует быть очень осторожным. Скорее всего, при полном резком газе, вы просто перевернете лодку.
Далее, на конце арматуры приваривается пластинка 8, с помощью которой обе арматуры скрепляются более толстой металлической пластиной 9, к которой и крепится сам транец.
Изготовление транца тоже не составит особого труда. Опять же с помощью многослойной фанеры.
Подобрав несколько слоев фанеры так, чтобы на них мог закрепиться мотор, их скрепить между собой любыми кронштейнами. Желательно прокрасить это все несколько раз.
Хочу обратить внимание на том, что транец нужно смонтировать на определенную высоту, указанную в паспорте на мотор.
Еще раз замечу, что вся эта конструкция монтируется на лодку с помощью «барашков» в течении 10 минут. Возите с собой запас «барашков», так как монтируется это все, когда лодка стоит на воде и уронить «барашек» в воду очень легко.
Посмотрите несколько фотоснимков подобной модернизации для резиновой «Пираньи — 2М». Эта лодка уже имеет приклееный транец, но при установке мотора 2 л.с. лодка сильно выгибается при возрастании оборотов.
Была проведена доделка и лодка эксплуатируется с этим мотором уже 2 года. Т.к. на лодке имеются крепления под транец, то и доска на заднем борту, конечно же отсутствует.
Самодельное днище из дверцы старого шкафа
Вторая половинка днища, скрепляемая с первой петлями
Вставленные в пазы арматуры
Сиденье с крепежными элементами
Транец с крепежными элементами
Вся конструкция в сборе
Если на вашей лодке нет крепления для транца, как на нижнем фото, то вместо него к арматурам крепится доска на всю длину заднего борта.
Это нужно для того, чтобы при увеличении нагрузки от мотора всё усилие было направлено на задний борт. Таким образом лодка выгибаться не будет.
На нижнем фото видно, что к основанию закреплена стойка для спиннинга, а к сиденью крепление для эхолота.
Как сделать транец навесной для лодки ПВХ?
Многие люди в последнее время предпочитают приобретать удобные для использования лодки, отличающиеся максимально простой конструкцией. Именно простая конструкция и удобство использования является одной из причин высокой популярности лодок ПВХ среди потребителей.
Данные лодки легкие, поэтому их легко перемещать по берегу и в воде. Они сдуваются и надуваются, что делает их очень компактными, что в значительной степени облегчает их хранение и транспортировку.
Простая конструкция лодок из поливинилхлорида дает еще одно преимущество – возможность модернизации своими руками. Одним из элементов, которые каждый хозяин подобной лодки может привнести в конструкцию, является навесной транец.
В последнее время всё больше и больше людей стараются приобрести максимально удобные и простые в использовании лодки, и большая их часть склоняется к приобретению ПВХ-лодок. Некоторые же модернизируют имеющуюся у них лодку своими силами. Явным тому примером является навесной транец для лодки из ПВХ.
Следующая
