Принцип работы мультипликатора довольно простой. Внутри металлического или пластикового корпуса имеется шпуля.Посредством натяжения лески или шнура на неё передается усилие. Шестеренчатая передача передает крутящий момент через вращение боковой ручки на шпулю. С помощью червячной передачи осуществляется движение лесоукладывателя.

При выборе катушки уделяйте особое внимание материалу изготовления приводных механизмов. Металлические детали намного долговечнее пластиковых. При должном уходе они прослужат в несколько раз больше.

Это механический (осевой фрикционный) и магнитный (центробежный) тормоз:

1. Механический тормоз предназначен для торможения лески при касании приманкой воды. В этот момент скорость полета уменьшается, а инерционное вращение шпули остаётся довольно высоким. Без тормозной системы оба эти фактора приводят к образованию бород и перехлестывания лески. Поэтому механическим тормозом оснащены все виды мультипликаторных катушек.
2. Настройка тормозной системы очень проста. Достаточно горизонтально расположить удилище и отпустить приманку. Регулируя механизм, следует добиться максимальной скорости вылета приманки без запутывания лески.
3. Центробежный (магнитный) настраивается непосредственно под вес приманки. Его применение позволяет сопоставить скорость сматывания лески со скоростью полета приманки. Другими словами, шпуля вращается со скоростью необходимой для комфортного полета приманки. Магнитный тормоз представляет собой набор небольших магнитов, установленных в катушке. Сила торможения линейно зависит от скорости вращения шпули. В центробежном тормозе этот эффект достигается при помощи трения специальных грузиков о втулку.

Помните, что после нескольких вылетов приманки соприкасающиеся элементы нагреваются. Сила трения соответственно уменьшается. Поэтому лучше слегка перетянуть тормоз.

Статьи по теме (кликните, чтобы посмотреть)

• Чем смазать катушку для спиннинга: смазка для безынерционных катушек
• Как намотать леску на катушку
• Безынерционная катушка для спининга: как пользоваться, устройство и принцип работы
• Ремонт спиннинговых катушек: как разобрать катушку, обслуживание
• Передаточное число катушки для спиннинга: как выбрать катушку, размер шпули
• Мультипликаторная катушка для ультралайта: бюджетные катушки
• Мормышинг на ультралайт: приманки, леска, катушки, оснастка

Для начинающих рыболовов использование мультипликаторных катушек может доставить ряд неудобств. Именно тонкая подстройка тормозных систем при каждой смене насадки чаще всего доставляет наибольший дискомфорт. В то же время по характеру образования бород нетрудно догадаться о неправильно настроенной тормозной системе.

Опытные рыболовы полностью ослабляют тормозные системы. Для регулировки скорости они используют большой палец.

Большинство моделей мультипликаторных катушек оснащены лесоукладывателем. Этот бегунок совершает поступательные движения параллельно шпуле и позволяет равномерно распределять основной шнур по всей её длине.

к содержанию ↑

Классификация

Насегодняшний день выпускаются катушки с левосторонним и правосторонним исполнением. Принципиальной разницы в них нет. А вот для более комфортной ловли рекомендуется иметь удилища, оснащенные разными типами. Такая ловля даст возможность равномерно перераспределить нагрузку на обе руки.

Наибольшее применение среди отечественных рыболовов получили байткастинговые катушки. Они предназначены для ловли на приманки с небольшим и средним весом. Свое название они получили от слияния двух английских слов Bait (приманка) и Cast (заброс).

По внешнему виду их принято делить на низкопрофильные (мыльницы) и классические (бочонки).

В первых лесоукладываеть расположен спереди. Бортик шпули плотно прилегает к корпусу катушки. Такой вариант наиболее приемлем для использования плетенок небольшого диаметра. Свое название получили из-за обтекаемости корпуса. Как правило, такие катушки оснащаются магнитными тормозами.

Из преимуществ стоит выделить:

• наиболее дальний заброс, чем у бочкообразных;
• вес такой катушки не превышает 200 грамм;
• рабочий вес приманки начинается от одного грамма.

Для ловли на сильном течении или для более сильных хищников стоит присмотреться к мультипликаторам классической формы. Они позволят применить более надежную снасть. Следует отметить, что аналогичная по параметрам безынерционная катушка (или как в народе называют мясорубка) будет весить в два либо три раза больше.

Эти два предыдущих варианта используются для спиннинговой ловли в заброс.

При силовой рыбалке используются особые мультипликаторы.

Для ловли крупных рыб с борта лодки используют троллинговые катушки. Чаще всего их используют при морской рыбалке. Такие разновидности часто оснащают счетчиком заглубления приманки. Он позволяет мгновенно выставить необходимую глубину при перезабросе.

к содержанию ↑

Советы по выбору

Если всё же решились на приобретение мультипликаторной катушки, то в первую очередь присмотритесь к моделям известных производителей. Хорошо зарекомендовали себя образцы фирм Abu Garcia, Daiwa, Shimano и Banax.

В линейке производимых ими изделий можно найти как бюджетные, так и дорогостоящие варианты.

Каждый производитель оснащает свои изделия запатентованными функциями и дополнительными узлами, которые повышают комфортность ловли. К ним относят различные рычаги моментального освобождения шпули, доработки магнитных систем торможения, счетчики размотки и многое другое.

В частности, при выборе стоит обратить внимание на следующие моменты:

• отсутствие люфтов и перекосов;
• плавность хода;
• отлаженная система торможения.

В целом выбор мультипликатора должен осуществляться в совокупности с остальными снастями. Необходимо чётко представлять тип удилища, диаметр лески и вес приманок для каждой конкретной модели. Использование плетеного шнура потребует наличие специальных керамических вставок на лесоукладывателе.

Некоторые рыболовы занимаются улучшением более дешевых моделей катушек. Такой тюнинг нацелен на увеличение полета приманки и снижения общего веса катушки. Первое достигается заменой стандартных подшипников на керамические. Во втором варианте насверливаются дополнительные отверстия в самой шпуле.

к содержанию ↑

Уход и обслуживание

После покупки мультипликаторной катушки для спиннинга необходимо провести ряд подготовительных работ. Дело в том, что все приводные механизмы на заводах изготовителях обильно смазываются для лучшего хранения. Используется жидкая и более густая смазка для разных элементов механизма.

Перед первым использованием следует провести ряд необходимых операций:

1. Открутите винты, удерживающие шпулю.
2. Снимите шпулю и отыщите на ней подшипники.
3. Протрите поверхность подшипников мягкой тканью, смоченной в керосине.
4. Повторите предыдущую операцию со всеми соприкасающимися при вращении деталями.
5. При использовании мыльницы не забудьте удалить излишки смазки с магнитов.
6. После каждой рыбалки следует осматривать червячную передачу и лесоукладыватель на наличие песка. Мелкий абразив способствует скорейшему износу элементов механизма.
7. Для смазки лучше использовать специальные фирменные составы.

Бывалые рыболовы советуют периодически ослаблять фрикцион после рыбалки. Дело в том, что он состоит из набора фторопластовых пластинок. Фторопласт обладает определенной памятью. В постоянно затянутом виде он утрачивает свои необходимые для функционирования свойства.

к содержанию ↑

Подводя итоги

Выделим сильные и слабые стороны мультипликаторных изделий:

• ввиду верхнего расположения катушки снасть более чувствительна к поклевкам, но в то же время более неудобна;
• позволяет использовать сверхтяжелые снасти и приманки;
• относительно высокая цена на брендовые изделия;
• необходимо наличие удилища с определенным расположение колец;
• большая мощность при небольших размерах;
• точность и дальность заброса не зависит от диаметра основного шнура;
• требуется постоянная детальная подстройка тормозной системы.

В случае использования мультипликатора вас ожидает множество часов, потраченных на изучение различных мануалов по устройству и правильной настройке механизма. Но то, что на первый взгляд отпугивает неопытных рыбаков, являет собой кладезь для настоящих ценителей.

Как пользоваться мультипликаторной катушкой для спиннинга и ее принцип работы

Мультипликаторная катушка как пользоваться – подобный вопрос нередко можно услышать от новичков, считающих, что они достаточно освоили безынерционку, и пришло время постигать азы ловли с мультипликатором.

Этот девайс на самом деле имеет неоспоримые преимущества перед другими типами катушек, однако считать, что они подходят для всех видов ловли – крайне ошибочное мнение. Их основное предназначение – лов с тяжелыми оснастками на крупные экземпляры рыбы.

к содержанию ↑

Мультипликаторная катушка принцип работы и устройство

Мультипликатор – катушка инерционная, имеющая сходство по принципу работы с лебедкой. Работа происходит за счет центробежной силы барабана. Ее конструкция позволяет лов массивными приманками, рассчитанными на рывковую проводку. Один из них – джиг, о котором мы писали в статье «Катушка для джиговой ловли как залог успешной рыбалки».

Выпускаются мульты и для легких приманок, однако вытеснить безынерционки им вряд ли удастся. Делятся они на мыльницы и бочонки, хотя устройство их практически одинаково. На металлический барабан воздействует монофилка либо плетенка. Корпус выполнен либо из металла, либо из пластика.

Как работает катушка мультипликатор: вращением ручки приводится в движение шестереночная передача, на лесоукладыватель воздействует червячная передача, которая считается слабым звеном всего механизма из-за пластикового исполнения. Для предотвращения образования бород и спутывания лесы предусмотрены два тормоза – механический и магнитный либо центробежный.

Надо заметить, что они срабатывают в разное время при закидывании снасти, при этом их необходимо настраивать. Механический отрабатывает в тот момент, когда оснастка касается водоема. Барабан все еще вращается, и если тормоз отсутствует, это приводит к плачевным результатам.

Второй тип работает по-другому. Тормоз также должен регулироваться под массу приманки, однако работать он начинает во время заброса, когда шпуля вращается с огромной скоростью. Зная эти принципы, можно при возникшей проблеме диагностировать ее:

• если борода произошла в момент заброса – обратить внимание необходимо на магнитный или центробежный тормоз;
• леса запуталась после того, как приманка упала в воду – причина в механическом тормозе.

Важно знать, что прежде чем научиться, как правильно пользоваться мультипликаторной катушкой, при покупке стоит обратить внимание на расположение рукояти – левостороннее либо правостороннее, в противном случае, мульт доставит массу неудобств на рыбалке.

к содержанию ↑

Действия, как пользоваться катушкой мультипликатором

Приобретя катушку в магазине, в первую очередь необходимо удалить всю лишнюю смазку, которой для консервации покрыты внутренние детали. Для этого достаточно вывинтить винты и извлечь барабан. Обнажившиеся подшипники необходимо почистить смоченной в керосине тряпицей.

Те же действия необходимо повторить с торцами барабана и мест верчения. Если была приобретена мыльница, то в ней нужно почистить магниты. Будет неплохо, если это станет правилом после каждой рыбалки – осмотр и чистка катушки. Не помешает заглянуть под укладыватель лесы.

Взору предстанет червячная передача, которая контролирует подмотку лесы. В этом месте нередко оказывается пыль и грязь, что недопустимо. Провести обработку возможно без разборки лесоукладывателя. Воспользоваться можно специальными смазочными материалами, о которых мы писали в статье «Ремонт безынерционных катушек и их смазка».

Прежде чем рассказать, что такое катушка мультипликатор как пользоваться, коснемся еще одного элемента – фрикциона, который состоит из различных металлических и фторопластовых прокладок. Важно после окончания лова ослаблять фрикцион, лишь в этом случае фторопласт не потеряет упругость.

1. Наматывать на мультипликатор лесу сечением ниже 0,3 мм возможно лишь тогда, если масса приманки не превышает 15 г, в противном случае при забросе она оборвется. Леса диаметра 0,3 мм работоспособна с приманками до 30 г, 0,4 мм – 40 г.
2. Опытные рыболовы настойчиво рекомендуют пользоваться только мягкими лесами. С одной стороны, их чувствительность выше, с другой — они обладают меньшей парусностью.
3. Плетенка может воздействовать на хром лесоукладывателя, вызывая задиры. Подобное может происходить с пропускными кольцами, вставки которых не могут выдержать увеличение температуры.

к содержанию ↑

Рыболовные катушки мультипликаторные как пользоваться и правильно забрасывать снасть

Мы попытались выше ответить на вопрос: катушка мультипликатор принцип работы, теперь рассмотрим, как ей пользоваться. Сразу отметим, при работе с мультом сечение лесы не влияет на дальнобойность заброса снасти.

Заброс совершается плавными движениями. В отличие от безынерционке, здесь не приветствуется резкое маховое движение, так как существует вероятность придания шпуле чрезмерного ускорения, ведущего к образованию бороды. Как пользоваться мультипликаторной катушкой мыльницей, которая позволяет работать с легкими приманками в том числе.

Бланк удерживают перед собой. Перед выполнением заброса необходимо нажать на рычажок и придерживать большим пальцем барабан, чтобы исключить сход лесы. Еще раз напоминаем, посылать оснастку вперед нужно без чрезмерного ускорения. Когда бланк достигнет 50 градусов по отношению к водоему, лесу освобождают.

Если планируется лов джиговыми приманками на относительно небольшом водоеме, бланк снаряжается низкопрофильным мультипликатором. Если водоем имеет приличную глубину, более уместен будет бочонок. Для троллингового лова подбираются более мощные катушки.

Мультипликаторная катушка: особенности, отличие и преимущество

Мультипликаторная катушка

Катушка с необычным названием «умножающая» появилась в результате любви к рыбной ловле и стала неотъемлемым и востребованным у миллионов рыболовов по всему миру.

к содержанию ↑

Содержание

1. 1. История появления первой мультипликаторной катушки
2. 2. Достоинства и недостатки мультипликатора
3. 3. Отличия мультипликаторной катушки от безынерционной
4. 4 Виды мультипликаторных катушек
5. 5. Как устроена и работает мультипликаторная катушка
   1. 5.1 Тормозная система в мультипликаторной катушке
   2. 5.2 Расположение ручек мультипликатора
   3. 5.3 Мощность катушки
   4. 5.4 Особенности лесоукладывателя
6. 6. Уход, подготовка мультипликаторной катушки
7. 7. Техника заброса мультипликаторной катушкой
8. 8. Полезные ссылки

к содержанию ↑

1. История появления первой мультипликаторной катушки

Английское название мультипликатора звучит как multiplier, multiplier reel и дословно переводится как «умножающая катушка», поскольку за один поворот шпуля способна провернуться до 6 стремительных оборотов. Интересно, то, что механизм действия этой «умножающей» катушки очень схож с часовым и в некоторых источниках указывается, что впервые изготовлением такого вида рыболовных катушек стали заниматься именно часовые мастерские…

Так, если перенестись в 1821 год (штат Кентукки), то увидим, что этот год знаменателен тем, что именно тогда впервые была изобретена «умножающая катушка» искусным часовщиком, прекрасным ювелиром и заядлым рыболовом Джорджем Снайдерем (George Snyder). Это ноу-хау он сотворил исключительно для собственного использования, но катушка стала столь популярна, что он занялся производством для членов своего клуба рыболовов, где занимал президентский пост.

к содержанию ↑

2. Достоинства и недостатки мультипликатора

Достоинства мультипликатора:

• можно использовать приманки в тяжёлом весе;
• не перекручивается рыболовная леска;
• центр тяжести сосредоточен на бланке (в зоне работы руки), что удобно при манипуляциях со снастью;
• точность заброса;
• возможность контролировать заброс;
• небольшие габариты;
• мощная тяга;
• возможность выполнять дальние забросы;
• отсутствие парусности в момент проводки в ветреную погоду;
• возможность усовершенствования качеств мультипликатора за счёт тюнинга;
• высокая чувствительность к поклёвкам.

Недостатки мультипликаторной катушки:

• дороговизна;
• необходим специальный спиннинг (кастинг) с верхним или спиральным размещением колец;
• постоянная регулировка системы тормоза;
• систематическое обслуживание;
• бережная эксплуатация;
• не подходит для рыбалки зимой;
• дискомфорт при держании катушки.

Подробнее о таком виде спиннингового удилища как кастинг, его особенности читайте здесь

к содержанию ↑

3. Отличия мультипликаторной катушки от безынерционной

Плюсы и минусы мультипликаторной катушки, а также её отличие от безынерционной смотрите в коротком видео от
INFISHING tv

Если, к примеру, ловля нацелена на поимку трофейного экземпляра, то мультипликатор – это ваш надёжный друг, ну а если вы нацелены поохотиться на небольших обитателей, то здесь с мультипликатором у вас будут разногласия из-а неудобства в обращении, так как она предназначена для большой и характерной добычи.

Битву в вопросах тормозной системы выигрывает безынерционная катушка, так как в мультах, постоянно приходится регулировать тормоз под конкретную приманку и вид добычи.

Рукоять катушки в безынерционки можно подстроить под руку, при использовании мультипликатора возникает неудобство, сводящееся к перекладыванию из руки в руку, особенно это почувствуют правши, да и управляться с катушкой, закреплённой сверху бланка без привычки тяжело.

Одно из главных отличий мультипликатора, в том, что он подходит только под определённый вид спиннинга, а безынерционка универсальный механизм.

В любом случае, каждый спиннингист выбирает снасть и катушку только под себя, своё умение и вид ловли.

4. Виды мультипликаторных катушек

Виды рыболовных мультипликаторных катушек:

Третий вид «мыльницы» или низкопрофильные катушки подойдут для заброса приманок в лёгком весе.

к содержанию ↑

5. Как устроена и как работает мультипликаторная катушка

Если сравнивать с безынерционной катушкой, то мультипликатор устроен проще, но имеются и особенности.

Укладка рыболовной лески происходит путём червячной передачи. Нагрузка передаётся на барабан шпули, имеющий цилиндрическую форму благодаря шестеренчатой передаче, имеющей приводной механизм.

5.1 Тормозная система в мультипликаторной катушке

О тормозной системе, её видах и правилах выбора смотрите в общем обзоре мультипликаторов от братьев Щербаковых

5.2 Расположение ручек мультипликатора

Мульты с правосторонним расположением рукояти подойдут для тех спиннингистов, которые имеют опыт пользования инерционными катушками, то есть, выполнив заброс правой рукой, нужно переложить бланк в левую руку и начать выполнение проводки. Почему расположение ручки так важно? Всё просто.

Именно в момент смены рук может произойти долгожданная поклёвка и секундное замешательство все испортит.

Для любителей безынерционнок, можно свой выбор остановить на левостороннем размещении ручки, поскольку сделав заброс правой рукой, подмотка рыболовной лески будет производиться левой и перекладывать снасть не нужно.

Совет: при покупке мультипликаторной рыболовной катушки, в магазине протестируйте обе ручки.

5.3 Мощность катушки

Если обратить внимание на надписи, сделанные на корпусе рыболовной катушки, то можно увидеть информацию о допустимой нагрузке и диаметре рыболовной лески. Например, если пользоваться тонкой плетёнкой, меньше по диаметру, чем предусмотрено производителем, то она обязательно застрянет.

Минимально допустимый диаметр и максимальная нагрузка говорят о том, что если использовать снасть мощнее, то катушка с такими параметрами может не выдержать. Также мощность катушки определяется по количеству оборотов барабана катушки за оборот ручки (передаточное число) и чем это число ниже, тем мощнее мульт и ниже скорость подмотки лески.

Мощными катушками считаются те, у которых передаточное число не превышает отметки в 4,8 оборотов.

5.4 Особенности лесоукладывателя

В этом процессе обороты катушечного барабана зависят от бегунка укладчика лески. Однако при таком способе наматывания, леска теряет до 10% в дальности при её забросе.

Чтобы проценты сохранить, нужно снять лесоукладыватель и регулировать укладку нити пальцами руки. Поэтому чтобы этот процесс упростить, при покупке следует выбирать мультипликаторную катушку, в которой присутствует функция отключения лесоукладывателя.

В этом случае стоит знать следующее. Перед выполнением заброса лесоукладыватель выставляется в центре барабана.

О том, что такое джеркинг и какие применяются приманки при этой технике ловли, читайте здесь

Для ловли на приманки весом не более 25 г подойдёт первый вариант мульта.

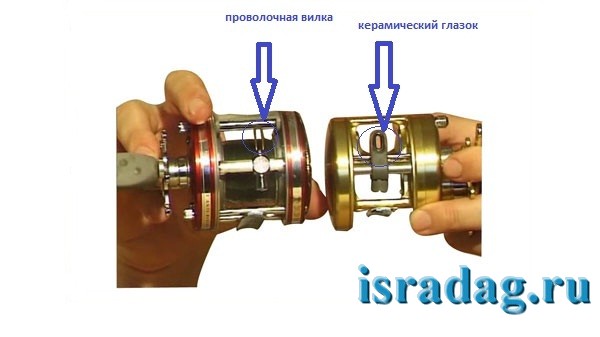

Лесоукладыватель может иметь либо проволочную вилку, либо керамический глазок.

Когда и какой элемент лесоукладывателя важен:

• для монофильной лески можно использовать и тот и другой;
• для плетёнки – лесоукладыватель с керамическим глазком.

Стоит знать, что проволочная вилка с течением времени истирается, что может повредить рыболовные нити.

Совет: так как плетёнка имеет гладкую (скользящую) структуру, то для избежания её проворотов на шпуле нужно делать подмотку, например из пластыря (изоленты), намотав его в качестве первого слоя.

к содержанию ↑

6. Уход, подготовка мультипликаторной катушки

Познавательная статья с наглядными фотографиями по техническому обслуживанию мультипликаторных катушек http://www.moscanella.ru/Publication.aspx?PublicationId=224

к содержанию ↑

7. Техника заброса мультипликаторной катушкой

Технику заброса демонстрирует В. Стебельков

Как избежать запутывания рыболовной лески:

• взмах удилища не должен быть сильным и резким, чтобы не придать взмахом ускорения шпуле;
• заброс делается плавно;
• при размотке лески нужно придерживать пальцем шпулю;
• для того чтобы выполнить дальний заброс нужно приманку опустить от кончика удилища на расстояние не менее 40 см, это даст ускорение грузику и натянет леску.

Устройствосовременной мультипликаторной катушки

Кое-какие термины, абсолютно идентичные и для безынерционных катушек, и для мультипликаторов — такие, к примеру, как AR-B, AIR METAL CONCEPT или там LINE CAPACITY — здесь дублироваться не будут, при нужде — рекомендую обратиться кмартовскому номеру «Спортивного рыболовства». Итак, мультипликаторы на английском.

Вообще-то, мультипликаторы (MULTIPLIER, MULTIPLIER REEL — буквально, умножающая катушка) подразделяются на два основных класса — для ловли взаброс и для силовой рыбалки — троллингом или в отвес.

BAITCASTING REELS — катушки для заброса приманок. В этот класс входят мультипликаторы не для силовой, а для спиннинговой ловли.

Подразделяются они в свою очередь на низкопрофильные (LOW PROFILE REEL) и бочкообразные мультипликаторы (ROUND BAITCAST REEL).

Самые изящные — LOW PROFILE REELS, часто называемые «мыльницами», имеют легкий обтекаемый корпус (металлический или углепластиковый), приземисты, лесоукладыватель у них вынесен чуть вперед (фото 1). Эти катушки, правда, и рассчитаны на небольшие нагрузки.

Но зато благодаря низкому профилю мы имеем небольшой угол перегиба лески, что минимизирует потери на трение при прохождении ее через пропускные кольца удилища (фото 2).

Как следствие, увеличивается (в сравнении с мультипликаторами классической формы) дальность заброса даже очень легких приманок (от 3 г, а то и меньше), да еще на тонких лесках, в том числе — и плетеных. Отличительная черта современных «мыльниц» — магнитные тормоза шпули, об этом будет ниже.

К этому же легкому классу относятся ROUND BAITCAST REELS (округлые катушки для заброса), имеющие еще прозвище «бочонок» (фото 3). Здесь уже обретаются классического вида мультипликаторы средней мощности. Рассчитаны они на приманки от 7 г и, в общем-то, тоже тонкие лески.

Катушки силового класса также имеют несколько подклассов. К категории SEA REELS — морские катушки — относят мультипликаторы и для ловли на дрейфующие за лодкой спиннинговые приманки или наживку (TROLLING REEL), и для ловли в отвес (LINE COUNTER REELS).

Тут важно сочетание возможной легкости с максимальной надежностью. «Приманочные» подразделяются на легкие (как на фото 4), средние и мощные (фото 5) катушки. К подобным моделям прилагаются и блесенки до 200 г, и соответствующие лески, и надежда на очень крупную рыбу.

Рядом существует подкласс для ловли в отвес — морские мультипликаторы для рыбалки на большой глубине, часто оснащенные миникомпьютерами (LINE/DEPTH COUNTER), позволяющими определить горизонт, в котором держатся стаи рыб (фото 6). Их ассортимент велик — в Японии рыбалка в отвес — один из популярнейших видов ловли.

И если модели легкого и среднего классов рассчитаны на приманки до 600 г, то самые мощные — аж до 1,5 кг.

Особая разновидность мультипликаторов — это BIG GAME REELS (катушки для большой игры). Это сверхмощные механизмы, прямо-таки лебедки (фото 7,8) — для охоты на морских гигантов, таких как акула, парусник, тунец.

Теперь, после этой вводной части, перейдем к системам и механизмам мультипликаторных катушек подробнее, здесь я уже буду придерживаться алфавитного перечисления.

ACS (ADJUSTABLE CENTRIFUGAL SYSTEM) — регулируемая центробежная система. Этот механизм позволяет, не прибегая к разборке катушки, менять положение центробежных магнитных грузов-регуляторов, что, в свою очередь, изменяет усилие подтормаживания шпули.

ADS (ANTI-DISTORTION SPOOL) SYSTEM — буквально это можно перевести как способ устранения перекашивания шпули. Такая надпись свидетельствует, во-первых, о том, что шпуля изготовлена прецизионным точением и хорошо динамически сбалансирована, а это обеспечивает минимальный уровень паразитных биений (вибраций) при ее вращении во время заброса.

Во-вторых, что подшипники, в которых вращается ось шпули, установлены на одинаковом расстоянии от торцов шпули, что тоже служит улучшению общей сбалансированности механизма катушки. В итоге все это неизбежно приводит к увеличению дальности заброса, не говоря уж о продлении ресурса работы мультипликатора.

ALL MACHINE-CUT FRAME — полностью отфрезерованный корпус, ONE PIECE FRAME — корпус из одной заготовки (фото 10). Корпус катушки — жесткая монолитная рама, изготовленная из единой заготовки методом вышеуказанной механической обработки.

Детали основной передачи в подобном корпусе имеют точную посадку, обеспечивается высокая степень их соосности, в итоге получаем легкий ход, высокие тяговые характеристики и долговечность. Да и корпус, понятно, выходит более прочным, нежели составной.

BAIT CLICKER MECHANISM — сигнализатор поклевки, LOUD CLICKER — шумная трещотка, LINE OUT ALARM — сигнализатор схода лески. Вспомогательный тормоз-трещотка (аналог системы бэйтраннер), включаемый специальной клавишей на боковой плате корпуса при одновременном освобождении шпули от основного тормоза.

Служит сигнализатором поклевки или зацепа приманки.

BAR LEVER — спусковой рычаг. С его нажатием шпуля отключается от тормозной системы.

Вспомогательный механизм, размещаемый на оси шпули и гасящий излишнюю скорость вращения самой шпули при забросе. Правильно отрегулированная система предотвращает перебежку лески, возникающую из-за сильного разгона шпули.

Включает в себя несколько (чаще — от 2 до 6) сменных грузиков (фото 11), которые при увеличении скорости вращения под действием центробежных сил расходятся по своим направляющим и вступают в контакт со стенками стакана, встроенного в боковую плату корпуса.

В результате и происходит торможжение, и оно тем сильнее, чем больше скорость вращения шпули. Регулировка заключается в подборе нужного количества грузиков: например, для работы с легкими приманками часть грузиков снимается, для тяжелых используются все.

FAST CAST- быстрый заброс. Клавиша свободного хода шпули, отключающая ту при забросе от ведущей шестерни приводного механизма (фото 13).

FIGHTING HANDLE- рукоятка для борьбы, SPS (SPEED-POWER SYSTEM) — скоростно-силовой узел. Так обозначается рукоятка, устанавливаемая на мощных мультипликаторах, которая имеет несколько точек фиксации, что позволяет либо удлинять длину плеча, либо укорачивать ее, тем самым меняя усилие сматывания лески — в зависимости от сопротивления вываживаемой рыбы (фото 14).

FINELY ADJUSTABLE STAR DRAG SYSTEM — тонко регулируемый звездчатый тормоз, STAR DRAG — звездчатый тормоз. Регулировочное поворотное устройство, чаще всего — в виде плоской металлической звездочки (иногда — покрытой сверху пластмассой — фото 1), расположенное на оси ручки катушки и позволяющее оперативно и плавно менять силу прижима шайб-прокладок фрикционного тормоза.

Тем самым регулируется уровень нагрузки, при котором катушка начинает стравливать леску.

FLIPPING SWITCH — поворотный разъединитель — клавиша экстренного выключения свободного хода шпули (фото 2), расположенная на боковой плате корпуса. Позволяет мгновенно остановить заброс или свободный ход приманки.

LEVEL WIND, SYNCHRONISED LEVEL WINDER — равномерная намотка, синхронизированный равномерный наматыватель. Специальный, достаточно сложный механизм, позволяющий осуществлять ровную намотку лески, даже в случае большого ее натяжения.

LEVER DRAG — рычажный тормоз. LEVER BRAKE SYSTEM — ручной тормоз.

Силовой узел, с помощью которого оказывается воздействие на шайбы-прокладки фрикционного тормоза (LARGE DISK DRAG WITH CONTROL LEVER — большой дисковый тормоз с рычагом управления). При передвижении рычага в одну сторону, давление усиливается, в противоположную — ослабляется.

Позволяет наиболее плавно изменять усилие стягивания лески. В отличие от звездчатого тормоза не сопряжен с намоточной рукояткой (фото 4).

LEVER FOR REEL RELEASE — клавиша (рычаг) для освобождения шпули. Освобождает шпулю от воздействия фрикционного механизма на момент заброса приманки (фото 5).

LINE COUNTER SYSTEM — счетчик лески. Устройство, само по себе механическое, вмонтировано в механизм катушек силового класса — троллинговых и для ловли в отвес, предназначено для определения длины отпускаемой при ловле лески, хотя фактически считает обороты шпули.

В современных силовых мультипликаторах — это электронное устройство с жидкокристаллическим экраном (фото 7), на котором отображается величина отпуска приманки и глубина ее погружения.

MAGFORCE BRAKE SYSTEM — магнитная тормозная система, MAGNETIC CASTING BRAKE — магнитный забросный тормоз, MAGNETIC SPOOL (CAST) CONTROL — магнитное управление шпулей (забросом). Система бесконтактной регулировки вращения шпули при забросе, в которой используется взаимодействие двух физических явлений: центробежной силы и магнитного поля.

Например, у «мыльницы» от Daiwa тормозной стальной стакан, находящийся внутри шпули, не взаимодействует с системой магнитов, расположенных в боковой плате корпуса, пока шпуля неподвижна. Когда же шпуля раскручивается до пиковых оборотов, центробежная сила смещает стакан к магнитам — и тот попадает в зону действия магнитного поля, которое его и тормозит.

Значительная часть мультипликаторных катушек снабжена устройством для равномерного распределения лески по рабочей ширине шпули, в состав которого входит лесоукладыватель. Конструктивно он может быть «проволочный» (см.

фото 3) и «глазковый» (фото 8), принципиальной разницы между ними нет, разве что «глазок» легче обработать антифрикционным износостойким покрытием (например, нитридом титана) или вообще сделать из сверхтвердой металлокерамики, что будет лучше при использовании плетеных лесок. Более существенна разница между отключаемым и неотключаемым лесоукладывателями.

Первый вариант сделан для обеспечения дальнего заброса (в байткастинговых моделях) или более легкого отпуска приманки (в троллинговых «мультах»): лесоукладыватель ставится в центральное положение — и при вращении освобожденной от привода шпули не перемещается вдоль оси ее вращения.

MANUAL LINE LAYING -ручная укладка лески, W/O (WITHOUT) LINE GUIDE CARRIER — безрамочная система укладки лески. Эта надпись говорит о том, что на мультипликаторе нет лесоукладывателя, а при подмотке леску придется наматывать на шпулю, пропуская ее между большим и указательным пальцами.

MULTIDISC DRUG, SMOOTH MULTIDISC DRUG — многодисковый тормоз, плавный многодисковый тормоз. Фрикционный тормоз главной передачи, состоящий из нескольких чередующихся шайб, пружинных металлических (METAL DRUG WASHERS) и плоских, неметаллических (FRICTION DRUG WASHERS) — к примеру, из тефлон-графитового композита (фото 11).

Они установлены на оси рукоятки и поджаты к торцу главной шестерни, к примеру, той же самой «звездочкой».

NON-SLIP SPOOL — нескользящая шпуля. Не пугайтесь, это всего лишь шпуля с накаткой на шейке, которая делается, чтобы леска не скользила по шпуле (фото 12).

QUICK-RELEASE BAYONET SIDE COVER — быстросъемная байонетная боковая крышка, QUICK REMOVABLE SIDEPLATE — быстросъемная боковая плата. Такая конструкция крепления боковой платы (фото 13) дает возможность быстро заменить шпулю или оперативно почистить механизм катушки — стоит лишь повернуть крышку.

TWO SPEED REEL, TWO-SPEED SYSTEM — двухскоростная катушка (система). Механизм, обеспечивающий работу катушки в двух режимах — быстрой подмотки приманки (большое передаточное число — скажем, 5,3:1) и силового вываживания крупной рыбы (малое передаточное число, вплоть до 1:1).

Устройство мультипликаторной катушки

к содержанию ↑

Привод и тормозные устройства мультипликаторной катушки

Мультипликаторная катушка была изобретена в 1810 г американским часовым мастером Джорджем Снайдером. Уменьшив диаметр и вес шпули, он сумел значительно снизить силу инерцию, возникающую при её вращении.

Техническим
решением для достижения этой цели послужил мультипликатор (редуктор) — механизм умножающий обороты, внедренный часовщиком–изобретателем в конструкцию нового изделия.
Мультипликатор (редуктор) на базе шестерёночной передачи позволил компенсировать метраж лески, теряемый при намотке на усеченную шпулю, увеличением числа её оборотов.

Соотношение оборотов шпули и рукояти мультипликаторной катушки определяется передаточным числом редуктора. В зависимости от специфики назначения изделия передаточное число его приводного механизма может
иметь значение в диапазоне от 6.3:1 до 3.8:1.

Системы осевого и центробежного торможения , а также дополнительные комплексные меры, внесенные впоследствии в конструкцию современных мультипликаторных катушек, почти полностью избавили их от действия инерции, позволив гасить излишнюю силу вращения шпули, синхронизируя её со скоростью полета приманки.

Осевой тормоз — механизм, сдерживающий свободный ход шпули с помощью специальных тормозных колодок, прижимающих её ось. Примененный впервые самим изобретателем изделия он почти не претерпел изменений, несмотря на его модернизацию, происходящую на протяжении многих лет, по-прежнему остается основным тормозом во всех мультипликаторных катушках.

Сила осевого торможения не зависит от скорости вращения бобины и действует с постоянной величиной, которую можно изменять с помощью поворотного регулятора, затягивая или ослабляя его.

Действующая при забросе приманки (оснастки) система центробежного тормоза состоит из двух частей: тормозного стакана, сосредоточенного в боковой крышке корпуса катушки, и находящейся в нём центрифуге, жестко сочленённой с
осью вращения шпули.
По окружности центрифуги располагаются тормозные элементы — грузики, которые под действием центробежной силы смещаются, по направляющим штокам, к стенкам тормозного стакана и, упираясь в него, замедляют
обороты катушки (Фото 1).Поскольку центробежная сила зависит от скорости вращения, то с её увеличением тормозной эффект нарастает.

В последних моделях мультипликаторов управлением центробежным тормозом выполняется позиционным переключателем, расположенным с внешней стороны корпуса изделия (Фото 2) .
Многие производители так называемых «мультов» в качестве альтернативы центробежному тормозу применяют систему бесконтактного торможения — магнитный тормоз , функциональность которого так же основана на действии центробежной силы, но с помощью магнитного поля.

Не все система торможения в мультипликаторной катушке противодействуют силе инерции и работают на её согласование с полетом оснастки.
Например, механизм фрикционного тормоза , удерживающий вращение шпули до момента пака величина натяжения лески не достигнет критического значения, оказывает сопротивление вываживаемой рыбы и уберегает снасть от перегрузок.

При критическом натяжении лески тормозной силы становится недостаточно, и барабан начинает вращаться, отпуская рыболовную нить.

Для удобства управления регулятор фрикционного тормоза выполнен в виде головки крыльчатого винта — «звездочки» и располагается прямо под рукоятью изделия. Им можно пользоваться, изменяя сдерживающую силу,
одновременно с вращением рукояти, не прекращая процесс вываживания рыбы.

В силу трения в кинематически связанных узлах механизма катушки на скорость вращения шпули оказывают влияния и приспособления, в задачи которых её торможение не входит. К таким устройствам относится система укладки лески и сигнализатор её схода .

Точную укладку лески, предотвращающую неровности на поверхности намотки, в мультипликаторной катушке обеспечивает зубчато-винтовая передача (червячная). Она согласует вращение рукояти изделия с действием лесоукладывателя (водила), который направляет леску, перемещаясь вдоль шпули синхронно с её вращением.

Кликер или трещотка – сигнализатор схода лески. Согласованный с фрикционным тормозом он издает треск в тех случаях, когда натяжение лески превышает установленное на фрикционном тормозе, — при котором шпуля
начинает вращаться в обратную сторону и отпускать леску.

Следующая

КатушкиМормышинг на ультралайт: приманки, леска, катушки, оснастка
