Параметры прицепа определяются ещё до этапа планирования конструкции. Существуют строгие правила, которые предусмотрены законодательством и нарушать их не рекомендуется.

Прежде, чем построить чертёж, нужно снять мерки с лодки:

длину;

высоту бортов;

длину и ширину самых узких и самых широких участков конструкции.

Если плавучее средство отличается большими размерами, то измеряется также длина тягача (от бамперной части переда до конца крепежа сзади).

Согласно нормативам, разработанным на законодательном уровне, определены стандартные параметры прицепа для транспортировки лодок:

• длина конструкции – не более 20 м;
• ширина – не более 2,2 м;
• высота – не более 3,8 м.

к содержанию ↑

Ходовая часть

Относительно ходовой части также существуют правила, которые подкреплены государственными стандартами. Их соблюдение гарантирует безопасность передвижения по дорогам.

Ось, на которую крепятся шарниры и колёса, должна быть крепкой, что подтверждается испытаниями при прохождении регистрации прицепа. В качестве колёс используются только модели, предназначенные для мотоциклов, мопедов или автомобилей, но никак ни садовых тачек.

При разработке конструкции ходовой следует учесть, что нагрузка на переднюю часть (месторасположение фаркопа) составляет 70%, а остальные 30% распределяются на задний край каркаса. Это улучшает манёвренность прицепа при поездке по трассе и создаёт максимальную безопасность для других участников движения.

Ось, на которую крепятся шарниры и колёса, должна быть крепкой, что подтверждается испытаниями при прохождении регистрации прицепа

к содержанию ↑

Необходимые материалы и инструменты

Один из вариантов монтажа предусматривает применение следующих комплектующих деталей:

• листовой металл (2 мм);
• металлическая труба (60х40х2 мм);
• швеллер (12 мм);
• пластик или жесть для изготовления облицовочных крыльев и брызговиков;
• провода;
• фонари автомобильные с поворотными сигналами (2 шт.);
• кильблоки (можно обойтись полиуретаном);
• ручная лебёдка, трос;
• опорная ножка;
• грунтовка и краска для обработки металлических элементов.

При выборе материала для тех узлов, которые не являются несущими, предпочтение стоит отдавать вариантам с лёгким весом. В обратном случае получится слишком тяжёлый прицеп, что увеличит нагрузку на автомобиль и расход топлива.

Изготовление будет выполняться быстрее и легче, если для работы использовать инструменты:

• измерительные приборы, маркер;
• болгарку;
• сварочный аппарат, электроды;
• дрель, свёрла;
• молоток;
• набор ключей.

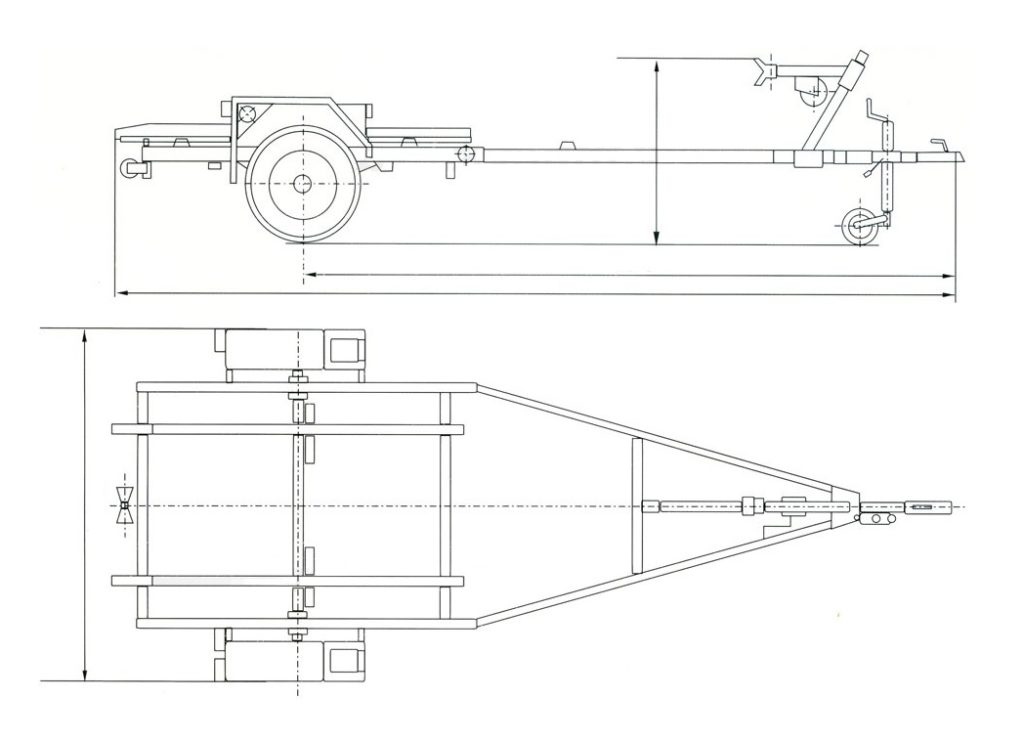

Чертеж прицепа для лодки

к содержанию ↑

Инструкция по изготовлению

Составленный чертёж с просчитанными данными относительно параметров используемых материалов будет хорошим подспорьем в монтажных работах, поэтому обходиться без него не стоит. Для удобства разрабатывается несколько чертёжных планов, отражающих разные узлы соединения и механизмов.

Так будет быстрее производить сборку деталей, не забывая о мелких деталях.

Процесс изготовления прицепа состоит из следующих этапов:

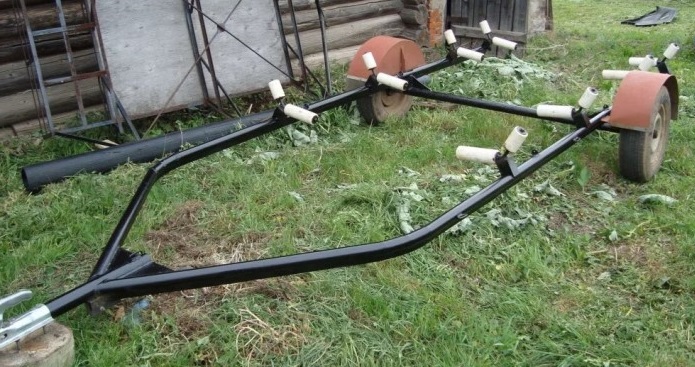

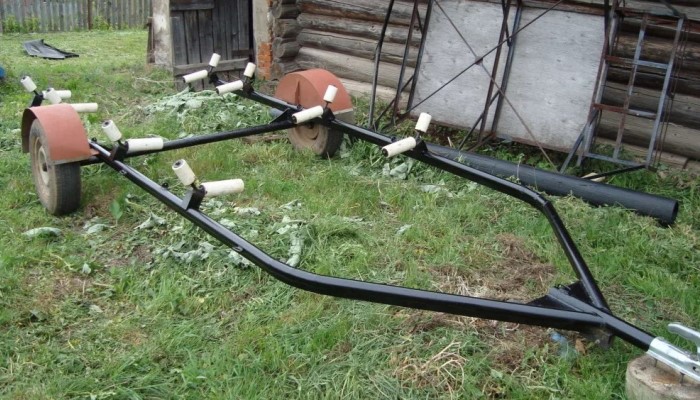

Первой собирается рама. Для того, чтобы конструкция получилась достаточно прочной, нужно соединять металлические трубы и профиль сварочным аппаратом. Ходовку и ось прихватывать к раме не стоит, а вот укрепления стыков в виде косынок из тонкого листового металла не помешают.

Ось к раме фиксируется строго перпендикулярно по отношению к центральной балке. Для крепления используются болты М12 или М13.

Установить крепёжный механизм в зоне соединения оси и фаркопа. Мастера рекомендуют использовать готовый механизм, это ускорит процесс сборки, и гарантирует безопасность эксплуатации прицепа.

Следующий этап заключается в монтаже колёс. Принцип работы тот же, что и при установке колёсных пар на авто или мотоцикл.

Тестовый проезд трейлера, подсоединённого к авто, поможет определить необходимость проведения балансировки. Если при езде самодельную конструкцию не уводит в сторону (влево/вправо), то можно повторить тест, но уже с лодкой. В случае обнаружения ухода прицепа в сторону, потребуется переставлять ось.

Чтобы во время езды лодка не заваливалась на бока, нужно установить на конструкции опоры: опорную ножку и страховочный трос, опорные элементы для крыльев, лебёдки и кильблоков. Для изготовления фиксаторов используется труба 60х40х2 мм. Опоры под кильблок раскраивают на гильотине из полос металла и соединяют сварочным аппаратом. Параметры и угол наклона должны давать роликам свободно двигаться при погрузке, а во время переезда плотно прилегать к лодке. Излишнее давление может повредить корпус плавучего средства или киль. Упростить расчёты поможет сделанный предварительно макет киля. Так выставить ролики будет гораздо легче.

После установки всех элементов на каркас нужно зачистить металлические поверхности мелкой шкуркой, после чего обезжирить спиртовым раствором или ацетоном. Чтобы коррозия не проступила при первом дожде, следует обработать все металлические детали грунтовкой и краской с промежуточной просушкой.

После просушки на прицеп устанавливаются брызговики. Далее на заднюю часть конструкции фиксируются фонари, и протягивается проводка. Провода аккуратно фиксируются вдоль всей длины, чтобы при установке лодки и её снятии цепь не повредилась. Выходной кабель фиксируется у фаркопа с помощью разъёмов.

Как сделать своими руками тележку для перевозки ПВХ или резиновой лодки: фото, чертежи и размеры

Рыбак без лодки — как птица без крыльев. Возможность поплыть на уютный островок да позагорать тоже важна. Отказавшись поначалу от тележки для надувной лодки, понимаешь ее необходимость после неприятных физических упражнений с габаритным грузом. При этом собрать такое устройство своими руками по силам многим.

к содержанию ↑

Условия применения и виды самодельных тележек для лодок

Давайте сразу договоримся, что делать полноценный лодочный прицеп для перемещения по автотрассе на значительные расстояния мы не будем. К такому устройству предъявляются достаточно высокие требования по безопасности.

Необходимо обеспечить надежное прицепное устройство, подвеска должна обладать определенными характеристиками, потребуются габаритные и поворотные фонари. В конструкции следует предусмотреть ложементы и направляющие для удобной погрузки и безопасного перемещения плавсредства.

На практике более реально изготовить универсальный вариант тележки для перемещения лодки. Такая конструкция имеет сцепное устройство для соединения с фаркопом легкового автомобиля, и лодку можно доставить до водоема, не выезжая на трассу.

Аналогичное по назначению изделие может быть разборным. Это делает более удобным хранение и доставку самой тележки.

При этом сложность конструкции заметно возрастает. В данном случае тележка подойдет для транспортировки дюралевой лодки типа «Казанка», так как в комплекте предусмотрены подкильные ролики и амортизирующие прокладки, которые облегчают погрузку лодки и защищают ее от повреждений во время движения.

Еще проще изготовить подкатную тележку для лодки. Хотя конструкция и материал изготовления коляски могут быть очень разными, суть их одна и состоит в том, что тележка устанавливается под лодкой по центру ее тяжести.

Многим понравится высокая коляска, которая позволяет перемещать лодку вручную, не сгибая спины. При этом на неровной поверхности могут возникнуть проблемы с устойчивостью груза.

Еще один вариант для перемещения надувной лодки – транцевая тележка. Такое ее название связано с тем, что коляска крепится за транец лодки. При перемещении плавсредства таким способом половина груза достается его хозяину. На большое расстояние таким образом не убежишь, но от стоянки до водоема поработать реально.

Несмотря на простоту конструкции, существует большое разнообразие исполнения этого приспособления как по способу монтажа, так и по материалу изделия. Наверное, и у Вас есть возможность проявить себя и придумать собственный вариант изделия.

к содержанию ↑

Самодельные транцевые колеса

В качестве осей для колес используются болты, диаметр которых должен соответствовать размеру отверстия ступицы колеса. Для изготовления кронштейнов подойдет металл толщиной 2 мм. Главным инструментом для сборки конструкции выступает сварочный аппарат.

Рассмотрим еще один чертеж изготовления транцевых колес. Материалы потребуются те же, что и в предыдущем случае. В данном случае можно обойтись без сварки, если в качестве заготовок для стоек использовать целую трубу:

• в месте изгиба на профиле вырезается сегмент с трех сторон трубы;
• труба изгибается под нужным углом;
• с двух сторон на стык накладываются стальные пластины толщиной 2 мм;
• пластины крепятся к профилю саморезами со сверлом, не менее трех штук по обе стороны шва;
• внутренний угол усиливается изогнутой стальной накладкой по той же технологии.

к содержанию ↑

Транцевая тележка для перевозки резиновой или пластиковой лодки

Транцевая тележка, изготовленная из пластиковых труб, популярна по причине дешевизны материалов и простоты изготовления. Каркас такой конструкции может иметь некоторые вариации, но суть от этого не меняется. Для сборки изделия используются следующие материалы:

• армированная полипропиленовая труба диаметром 32 мм;
• полипропиленовые уголки и тройники того же диаметра;
• два переходника 20 на 32;
• отрезок ППР трубы диаметром 20 мм;
• шпильки на 12 мм;
• колеса с внутренним диаметром ступиц 20 мм;
• ремни стяжные;
• силиконовый герметик.

В качестве инструмента используются:

• паяльник для пластиковых труб;
• циркулярка, болгарка или ножовка по металлу для резки труб;
• рулетка;
• маркер;
• гаечные ключи.

Рассмотрим сборку конструкции по шагам в соответствии с фото:

• Приготовим все необходимые инструменты и материалы.
• Измерим ширину транца и его высоту от наружной опорной планки двигателя до киля.
• Отрежем патрубки необходимой длины с учетом размеров фитингов и соединим их с помощью паяльника. Для этого вставляем соединяемые детали в оправку паяльника, считаем до семи, а затем стыкуем детали.
• Собираем рамку, которая соответствует размерам транца лодки и повторяет форму ее киля. Трубки под киль пока паять рано, так как впоследствии возникнет необходимость усилить конструкцию и установить на них тройники.
• Для изготовления оси клеим на оба конца отрезка трубы последовательно по два тройника, которые должны стыковаться по размеру с вертикальными и наклонными стойками рамки. Вклеиваем в тройники переходники для 20-й трубы.
• Далее монтируем отрезки трубки диаметром 20 мм, на которые будут насажены колеса.
• Надеваем колеса и отрезаем излишки 20-й трубы.
• Стыкуем заготовку оси с остальной конструкцией.
• На концы шпильки наматываем изоленту для герметизации внутренней части конструкции.
• Устанавливаем шпильку внутрь пластиковой трубки.
• Дополнительно герметизируем зазор между шпилькой и трубкой силиконом.
• Рамка готова для монтажа колес.
• Для установки каждого колеса сначала надеваем на ось стальную шайбу, затем колесо, снова шайбу и закручиваем гайку.
• Выступающие части шпильки отрезаем ножовкой по металлу.
• Задвигаем тележку под лодку.
• Закрепляем тележку к лодке с помощью ремней. Устанавливаем мотор. Берем лодку за носовую часть и весело шагаем к водоему! Отдельные моменты сборки конструкции можно рассмотреть более подробно с помощью следующего видео.

к содержанию ↑

Функциональная тележка из труб ПВХ своими руками

Из пластиковых труб можно сделать более функциональную тележку для перемещения надувной лодки. У данной конструкции имеются продольные ложементы, на которые опирается корпус плавсредства, маячки для ориентации при погрузке в воде, ручка для перемещения.

Также предусмотрена регулировка длины ручки и ширины установки маячков, что обеспечивает возможность перемещения лодок разных размеров.

Набор необходимых материалов и инструмента можно позаимствовать из прошлого примера с некоторыми дополнениями:

• тройник и муфта с резьбой для разборного соединения ручки с тележкой;
• талрепы и трос в оплетке для связи ручки с боковыми частями тележки;
• пластиковая ручка от лопаты;
• рым-болты для соединения тросов с тележкой;
• мебельные втулки с резьбой для соединения тросов с ручкой.

Конструкция оси та же, что и для транцевой тележки: в наконечники из 20-й трубы вставляется шпилька М12. Колеса фиксируются гайками с шайбами.

Теперь крюки для тросов можно закрепить винтами. Внутрь тяги вставляется через переходник 20-я труба, на которой крепится ручка от лопаты. Трубы скрепляются проходящим через них винтом, причем во внутренней трубе имеется ряд отверстий, и она может выдвигаться на разную длину.

Конструкция легко разбирается на отдельные части для удобства хранения и транспортировки. Вероятно, у того, кто будет собирать нечто подобное, возникнет желание как-то упростить и доработать изделие под свои нужды. Дополнительную информацию можно почерпнуть из следующего видео.

к содержанию ↑

Чертеж универсального прицепа из профиля для надувной лодки

Продолжаем рассматривать конструкции тележек для перемещения плавсредств в порядке их усложнения. Следующий пример трудно назвать слишком сложным для повторения своими руками, но в данном случае необходима сварка. Эта тележка пригодна для транспортировки вручную или с помощью автомобиля в качестве лодочного прицепа.

Дополнительно потребуется сцепка для фаркопа, и ее лучше приобрести готовую (заводскую). Устройство тележки настолько очевидно, что для опытного самодельщика дополнительные чертежи явно не требуются.

Как самостоятельно сделать прицеп для перевозки лодки

Наверняка, сказывается менталитет советского конструктора, ведь нашему умельцу только дай в руки сварочный аппарат, и он с удовольствием сэкономит несколько тысяч рублей, предпочтя покупке готового прицепа самодельное устройство.

к содержанию ↑

Требования автоинспекции

Первым делом отметим, что мы не стараемся агитировать начинающих мастеров на максимальное упрощение процедуры изготовления, ведь от качества выполненных работ зависит безопасность участников дорожного движения. Это значит, что будущее изделие должно соответствовать определенным требованиям.

Эти требования, в частности, касаются габаритов прицепа. Самодельный прицеп для лодки может понадобиться даже если до водоема порядка сотен метров.

Никто не даст гарантии, что по пути не встретится экипаж ДПС.

К сожалению, многие жители небольших населенных пунктов даже не заморачиваются по этому поводу, приспособив любую, даже самую обыкновенную телегу, лишь бы была возможность прицепить ее к авто. Но при встрече с сотрудниками ДПС незамедлительно последует штраф с последующей конфискацией незарегистрированного девайса.

Отправной точкой будут размеры лодки. Необходимо измерить ее длину, ширину в самом узком и широком месте, а также высоту.

Габариты прицепа будут подгоняться под конкретные размеры.

• По требованиям госавтоинспекции высота прицепа и закрепленной на нем лодки не должна превышать 3,8 метра. Это условие диктуется понятием обзорности, так как движущиеся сзади участники не должны испытывать неудобств.
• По ширине краевой критерий составляет 2,2 м. Данный показатель соответствует нормальному расположению прицепа в стандартной полосе.
• Наконец, общая длина автомобиля и прицепа с лодкой ограничена 20 метрами.

Шасси обычной садовой тележки использовать недопустимо. Чтобы не получить отрицательного результата при проведении испытаний в процессе регистрации, обычно используют заднюю ось фабричного производства.

В рассмотренном ниже примере платформа собрана на основе задней балки ВАЗ-2109.

к содержанию ↑

Процедура регистрации

Получить официальный документ соответствия конструкции основным требованиям можно в МРЭО или других организациях, имеющих лицензию на испытание ТС. Проблема заключается в том, что в эту организацию нужно будет предоставить чертеж прицепа. Он должен быть выполнен по всем правилам и содержать необходимые размеры.

К сожалению, большинство «Кулибиных», которые могут грамотно рассчитать все узлы, не дружат с начертательной геометрией, а в остальном весь процесс легализации прицепа вполне реален. После испытаний зарегистрированный прицеп получит госномер и талон ТО.

к содержанию ↑

Себестоимость изделия

Подготовка материалов и инструментов

Правильная организация работы позволит сократить процесс до нескольких часов. При отсутствии какого-либо элемента сборка затягивается, и это элементарный закон. Вот почему рекомендуется заранее заготовить материал. Приводить пример чертежей нет смысла, так как их достаточно на различных форумах, посвященных изготовлению прицепов.

Общий перечень также может отличаться, но в обязательном порядке понадобятся следующие материалы:

• Металлический профиль. Вместо него можно использовать трубу. Толщина стенки должна быть не менее 4 мм, так как из этих материалов будет изготовлена рама.
• Алюминиевый профиль. Он подойдет для перевозки надувной резиновой или ПВХ лодки. Алюминий позволит снизить массу всей конструкции, однако при транспортировке тяжелых лодок следует присмотреться к металлическому профилю.
• Борта или днище при желании выполняются из металлического листа толщиной 2 мм.
• По требованию ГИБДД прицеп должен быть оборудован крыльями и брызговиками. Здесь можно применить листы из полипропилена, пластика или же воспользоваться готовыми изделиями с других прицепов, мотоколясок.
• Соединительные провода и фонари (габаритные фонари и поворотники). Можно использовать задние фонари любого автомобиля.
• Готовую лебедку желательно купить, так как этот механизм должен обладать надежностью, так что экспериментировать с ним не рекомендуется.
• Балка с колесами.
• Грунтока, краска и антикоррозийное покрытие.
• Кильблоки.

Материалы выбраны практически произвольно. Главное, чтобы они были прочными и легкими.

Тяжелый прицеп провоцирует повышенный расход топлива, нагрузку на трансмиссию, двигатель и колеса. Нельзя не считаться и с возможностями тягача.

к содержанию ↑

Основные этапы сборки

Будущая конструкция должна размещать в себе плавсредство так, чтобы его масса распределялась равномерно относительно продольной оси. Распределение нагрузки относительно поперечной оси выполнено таким образом, чтобы на переднюю часть приходилось 65-75% массы лодки.

Сборка рамы. Рекомендуется сборку проводить не ботовыми соединениями, а с помощью сварочного аппарата. Лонжероны и траверсы крепятся отдельно от ходовой части.

Перпендикулярные элементы можно укрепить треугольной косынкой, которая вырезается из листового металла. Балка крепится к раме болтами.

При наличии рессор под проушины привариваются шпильки. Необходимо соблюдать строгую перпендикулярность оси моста по отношению к оси рамы.

Установка оборудования. Опорная ножка или рулевое колесо – необязательная часть прицепа, однако очень полезная. После сцепки колесо должно приподниматься и фиксироваться в этом положении. Опускается колесо только при необходимости перекатывать отцепленный прицеп.

Металлические крылья привариваются, а пластиковые заранее подготовленными кронштейнами крепятся к раме. Некоторые мастера лебедку прикручивают к имитированному переднему борту, но так как большинство устройств не имеет бортов, то механизм приваривается к дышлу примерно над рулевым колесом.

Конические кильблоки устанавливаются на горизонтальную ось. Если есть в наличии обычные ролики, то их крепят на наклонные оси. Угол наклона равен углу плоскости борта лодки. Важно, чтобы лодка опиралась о кильблоки, но не висела на них, иначе можно повредить днище.

Есть еще один вариант размещения плоскодонной лодки (подходит для надувных моделей). На платформу тележки монтируется стапель с ложементами.

Рейки ложементов следует обернуть поролоном или ковролином, чтобы при случайном трении не повредился материал лодки. При наличии ложементов кильблоки не нужны, но в задней части прицепа следует установить ролики или колеса, по которым лодка будет катиться при погрузке или разгрузке.

В этом и заключается доработка лодочного прицепа для спуска лодки на воду.

Прежде всего, все металлические конструкции покрываются грунтовкой. При наличии неровностей можно нанести шпатлевку, а затем покрасить.

Брызговики улучшают внешний вид, но не стоит забывать, что их наличие – требование ГИБДД. Для электропроводки придется приобрести стандартный разъем-розетку, который крепится к фаркопу автомобиля.

Аккуратное изготовление и эксплуатация прицепа позволят получить отличный результат. По надежности такое устройство не будет уступать фабричному, а по некоторым параметрам может даже превосходить его.

Прицеп для лодки своими руками: технология сборки и особенности эксплуатации

Владельцы, имеющие различные типы лодок из разного вида материалов для обеспечения доставки её к водоёму применяют чаще самодельные лодочные прицепы. Заводского изготовления лодочный прицеп очень дорогой и предназначен в основном для таких же заводских лодок из жёстких корпусов и катеров.

к содержанию ↑

О характеристиках и возможности изготовления прицепа под лодку

Иногда, сделать самостоятельно прицеп для лодки своими руками из имеющихся строительных и запасных частей считается единственным решением в сложившейся ситуации. Но прежде, чем приступить к выполнению такой задачи следует изучить все характеристики, чертежи и технологии.

Выполненная конструкция считается передвижным транспортным средством, на которое распространяется действие законов и постановлений ГИБДД, правила дорожного движения и должна быть безопасной при передвижении в составе с авто тягачом.

При решении вопросов, как сделать прицеп для лодки, следует:

• Подготовить проект, чертежи лодочных прицепов в соответствии с требуемыми габаритными параметрами:
  высота не более 3,8 м с лодкой,
  ширина в пределах 2,2 м,
  длиной вместе с тягачом до 20 м;
• Перед получением регистрации прицеп должен пройти освидетельствование безопасности и технической пригодности в специальной аттестационной организации. Требуется согласовать проект лодочный прицеп своими руками и чертежи с материалами для получения после изготовления заключения в виде свидетельства о пригодности к использованию;
• После получения свидетельства о пригодности, пройти регистрацию в (ГИБДД) с получением технического талона и гос. номеров;
• Для изготовления прицепа для лодки рекомендуется использовать сертифицируемую торсионную ось, а так же заводское сцепное устройство.

Лодки, выполненные по каркасному типу, отличаются от надувных по разным характеристикам. Последние имеют небольшие размеры и не высокую стоимость и целесообразно использовать перевозку такой лодки в самодельном прицепе. Такой прицеп можно будет подогнать по размерам под имеющуюся лодку.

При разработке необходимо учесть следующие параметры:

• Нагрузка на прицеп большей частью распределяется на ось прицепа и немного на переднюю часть. При таком положении прицеп не будет задран к верху и можно безопасно транспортировать груз;
• Вес должен быть сосредоточен по центру оси прицепа для равномерного распределения нагрузки на шаровых и ступицах;
• Следует предусмотреть устройство съёмных упоров, направляющих, что обеспечит универсальность использования прицепа;
• При монтаже прицепа применять надёжные элементы, обеспечивающие безопасность готовой конструкции.

к содержанию ↑

Технология сборки лодочного прицепа своими руками

Процесс сборки следует выполнять после проверки балансировки рамы, проверки центровки оси прицепного устройства по отношению к балке. Центровка влияет на устойчивость прицепа и свободное движение в дороге, без заносов. Чтобы изготовить самодельные лодочные прицепы требуется иметь необходимые инструменты и материалы:

• металлическую профильную трубу 60×40, профиль 40×20 или 25мм.;
• колёсная ось или рама с колёсами;
• металл листовой;
• швеллер до 12мм.;
• готовые брызговики;
• провода, поворотные фонари, отражатели;
• ручную лебёдку;
• опорную ножку (при необходимости);
• пластик, защитные опорные блоки;
• покрасочные средства.

Весь процесс сборки делится на этапы:

• Производится сварка сплошным сварочным швом каркаса рамы, всей несущей конструкции и при угловых стыках применяются для жёсткости конструкции « косынки» в виде металлических пластин;
• Производится установка колёсной оси и крепление с помощью болтовых соединений строго перпендикулярно несущей балке, можно при необходимости регулировать креплением точность балансировки и оси колёс;
• Устанавливаются и проверяются колеса, свободный ход.
  Проверятся параллельность линии колёс;
• Производится установка готового механизма фаркопа к раме прицепного устройства;
• Закрепляется сварным сплошным швом стойка лебёдки, позволяющая перемещать лодку по каркасу прицепа. Ролик подгоняется под свободный ход лодки и нужный угол скольжения;
• Устанавливаются и закрепляются сваркой сплошным швом стойки кильблоков, а так же ложементы. Предварительно выровняв, чтоб колёса равномерно распределяли и не давили одной стороной на обшивку лодки;
• При необходимости, в случае ручного перемещения автоприцепа с лодкой монтируют рулевое колесо, позволяющее в ручном режиме выполнять поворот прицепного устройства в нужном направлении;
• Производится установка опор с помощью сварки для опорной ножки прицепного устройства, для страховочного троса, для лебёди, для крыльев;
• После сварки всех металлических соединений и креплений выполняется окраска наружных частей конструкции, предварительно зачистив сварочные швы и обезжирив корпус от коррозии и нанеся грунтовку;
• Крылья устанавливаются на опоры с помощью болтовых креплений и проверяется надёжность крепления и свободный ход колёс;
• В заключении устанавливается электропроводка, фонари, отражатели.

Следует ложементы лучше делать из половой доски толщиной до 35мм по обеим сторонам, обработав яхтным лаком и обтянув поверхность материалом от надувного или пляжного матраса.

к содержанию ↑

Об особенностях и советах по эксплуатации

Как правило лодочный автоприцеп чаще нижем для отдыха на природе, рыбалки или охоты. Цены на готовые изделия имеют широкий диапазон и по мнению многих, считаются высокими, а приобретение дешёвых моделей может иметь место частым неприятным поломкам или скрытым дефектам.

• Конструкция позволяет обеспечивать хранение надувных лодок не снимая с автоприцепа в условиях хранения в гараже или под навесом, а также для тяжёлых конструкций прицепных устройств самостоятельно выполненный образец позволит хранение любой лодки на автоприцепе в любом месте на зимний период;
• При проведении систематического сезонного обслуживания механических, соединительных систем и ходовых узлов, прицепное устройство прослужит долгое время;
• Для свободного спуска или погрузки лодки с автоприцепа в конструкции можно предусмотреть любое требуемое количество кильблоков и специальной лебёдки;
• Правильно выполненное прицепное устройство по чертежам и эскизам согласованным с органом освидетельствования, позволяет без проблем проходить регистрацию в органах ГИБДД;
• В обязательном порядке устанавливается в районе фаркопа автоприцепа розетка с проводкой для повторных габаритных и стоп-сигналов.

Самостоятельно выполненные конструкции автоприцепов для лодок имею ряд недостатков:

• Уровень безопасности гарантируется только проведением собственных испытаний, в отличие от заводских и может подтвердится свидетельством органа контроля и сертификации;
• Многие самостоятельно выполненные прицепные конструкции трудно проходят процедуру регистрации, освидетельствования и остаются не за регистрируемыми;
• При проведении работ по изготовлению самодельного лодочного транспортного устройства требуется опыт в работе со сваркой, резкой металла, навыки по стыковке узлов и механизмов и балансировке или привлекаются профессиональные специалисты для работы.

Прицеп для лодки своими руками: материалы, сборка, регистрация

Иметь лодку или небольшой катер в собственном распоряжении это круто, не так ли? В любой момент можно отправиться на море или другой водоем и приятно провести время в кругу компании или с семьей, катаясь на ней по воде.

Но покупка катера подразумевает наличие специального прицепного устройства, благодаря которому в любой момент можно отправиться на отдых.

к содержанию ↑

Покупка или самостоятельное изготовление

Конечно можно приобрести и готовый трейлер на лодку, но, как вариант, можно взять чертеж прицепа для лодки и сделать прицеп для лодки своими руками, что позволит сэкономить немалые средства. Поэтому сегодня мы рассмотрим, как сделать прицеп для лодки самостоятельно, и приведем дельные рекомендации и советы, касающиеся его создания.

Но перед тем, как сделать лодочный прицеп, необходимо упомянуть, что вам в последующем нужно обязательно оформить и зарегистрировать самодельный прицеп для лодки в ГИБДД, чтобы иметь возможность свободно его эксплуатировать, при этом не нарушая закон.

Перед тем, как приступить к изготовлению самодельного лодочного прицепа вам необходимо приготовить такие заготовки и детали:

• Металлический профиль размером 60×40, и толщиной 4 мм.
• Покрасочный материал и смесь, предотвращающая коррозию;
• Электропроводка и осветительные элементы (фары, стоп-сигналы и т. п.);
• Кильблоки;
• Крылья и швеллер 12;
• Колеса;
• Металлический лист 2 мм, и ножка для стоянки.

Покупая необходимый материл для создания прицепа для лодки своими руками будьте крайне внимательны. Слишком толстые трубы, металлические листы и швеллер покупать не стоит, так как они только утяжелят конструкцию. Более того, автомобиль будет потреблять больше топлива, и снизится маневренность.

Современный рынок предлагает покупателям множество разнообразных моделей прицепов, как для надувных, так и для моторных лодок с разнообразными габаритами.

Также можно приобрести прицепное устройство, которое помимо транспортировки лодок может перевозить и другую технику, к примеру, как гидроциклы, квадроциклы, велосипеды и т. п., но цена на такие прицепы может быть достаточно большой. Но что делать, если у вас небольшая лодка, и вы не так часто выбираетесь с ней на отдых?

Модели, представленные на рынке, имеют различные характеристики, а также показатели прочности и надежности. Но только в случае самостоятельного создания прицепного устройства для транспортировки лодок вы можете на все сто процентов быть уверенными, что прицеп будет максимально качественным и долговечным.

Как правило, конструкция самодельного прицепа обладает повышенными показателями прочности и надежности по сравнению с заводскими аналогами, благодаря применению плотных труб из качественного металла.

Если вы все же решились создавать прицеп собственными руками, тщательно подойдите к изучению видов подобной техники для транспортировки лодок. К примеру, если лодка изготовлена из таких материалов, как пластик и ПВХ, тогда можно остановится на стандартных моделях лодочных прицепов.

А что касается корпусных катеров, тогда необходимо остановиться на большом прицепе с усиленной рамой и ходовой частью.

к содержанию ↑

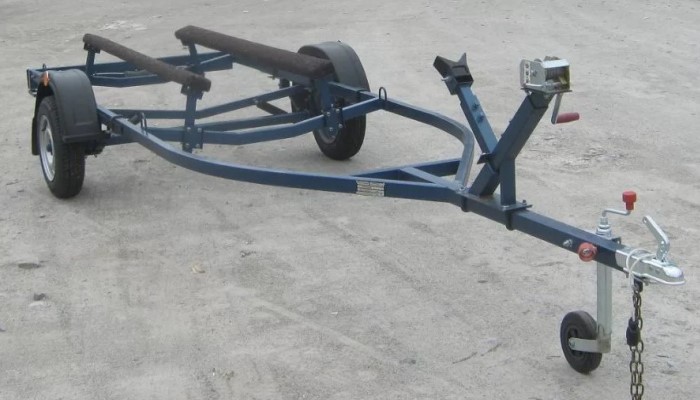

Сборка лодочного прицепа

Стоит упомянуть, что чертежи лодочных прицепов должны содержать четкие размеры, которые будут подходить для вашего индивидуального случая.

Как советуют специалисты, все элементы лодочного прицепа своими руками должны соединяться с помощью сварки. Можно использовать и болты, но только не заклепки. Для большей надежности на стыки конструкции необходимо приварить дополнительные косынки.

Далее нужно просверлить отверстия под болты М12, и выполнить соединение сцепки с осью. Непосредственно перед сборкой тщательно проверьте, как сбалансирована рама, а также обратите внимание на привальное соотношение конструкции оси к балке.

Во время движения удостоверьтесь, что прицепное устройство идет ровно и не отклоняется в какую-либо из сторон. Автомобиль должен ехать ровно, а руль при этом не должно вести в сторону.

Если все в порядке, и никаких проблем не обнаружено необходимо установить стояночную ножку, а также страховочный трос для надежности. Некоторые устанавливают еще и «рулевое колесо», которое позволяет с легкостью перекачивать тележку с места на место, но это не обязательно.

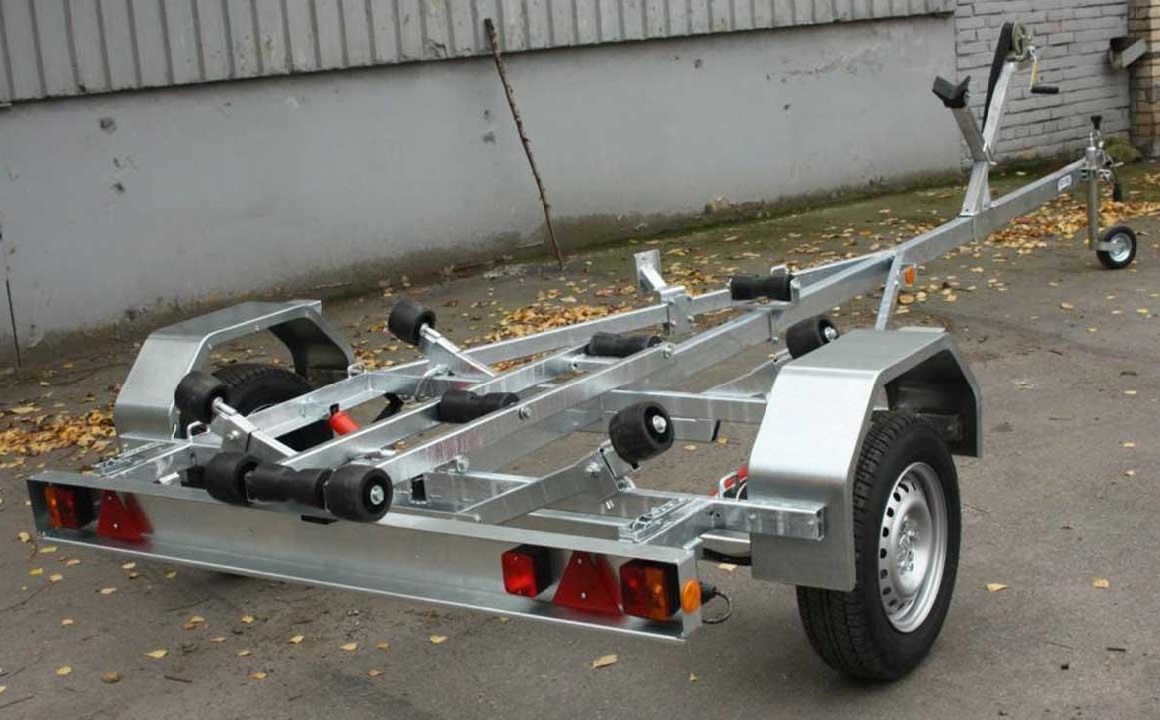

Такие полосы можно изготовить самостоятельно просто предварительно их вырезав и сварив. Когда ролики будут установлены проверьте легкость их хода. Они должны вращаться максимально свободно.

В качестве осей для колесиков можно использовать болты М14 предварительно сделав в колесиках дыры под соответствующие болты. Учтите, что держатель для роликов должен быть выполнен в П-образной форме.

Следующая

ДругоеКак сделать прикормку для сазана своими руками
