Небольшое плавсредство, которое в состоянии взять на борт 2-3 рыболова, имеющее не большой вес, можно легко сделать из фанеры, как одного из самых доступных строительных материалов. Причем, лодка может передвигаться как при помощи весел, так и с помощью лодочного мотора или паруса.

Для этого не потребуется особой, профессиональной подготовки, что вполне посильно даже новичкам.

Фанера является достаточно прочным материалом, для того, чтобы построить маленькое судно, не говоря уже о дорогостоящих яхтах, где при их изготовлении широко используется и фанера. Кроме этого, она просто поддается обработке, при применении электрических или ручных приспособлений.

Кроме этого, если на такую лодку установить мотор, то она может развить солидную скорость при не плохих ходовых характеристиках. К тому же, фанерная лодка на много надежнее надувной лодки.

к содержанию ↑

Материалы и инструменты

Во-первых, придется подобрать соответствующее по пощади, помещение, где могла бы свободно разместиться лодка. Желательно, чтобы помещение отапливалось, так как все работы могут происходить зимой.

Летом, вряд ли кто-нибудь начнет строить лодку: летом нужно уже плавать на ней. Мало того, помещение должно быть вентилируемым, с возможностью поддержания оптимального температурного режима.

Поскольку работать придется с деревом, то влажность должна быть оптимальной.

Чтобы начертить схему, нужно иметь:

  • чертежные принадлежности;
  • карандаши;
  • резинки;
  • лекала;
  • линейки и треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор.

На этапе постройки потребуется:

  • электролобзик;
  • молоток;
  • топор;
  • струбцины (до 10-ти шт, не меньше);
  • кисточки, шпатели (металлические и резиновые);
  • шуруповерт;
  • электро и ручной рубанок;
  • отвертки;
  • стамески;
  • степлер;
  • циркулярная и ручная пила.

Материалами для изготовления могут послужить:

  • фанера (лист 1,5х1,5 метра), толщиной 4-5 мм;
  • доски сосновые или дубовые;
  • стеклоткань для оклейки корпуса лодки;
  • шпаклевка для заделки щелей;
  • водонепроницаемый клей;
  • олифа или водоотталкивающая пропитка для дерева;
  • краска масляная или водостойкая эмаль;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для различного крепежа.
к содержанию ↑

Основные размеры лодки

Если использовать фанеру, толщиной 5 мм, то оптимальными окажутся такие ее размеры:

  1. Общая длина плавсредства – 4,5 метра.
  2. Ширина плавсредства (в самом широком месте) – 1,05 м.
  3. Глубина лодки – 0,4 метра.

Из чего состоит лодка

Лодка состоит из узлового элемента – киля, который служит базой и к которому крепятся прочие элементы лодки. Нос лодки называется форштевнем и с обратной стороны находится ахтерштевень.

С помощью этих компонентов лодке придается продольная жесткость. Подобные детали конструкции могут быть выполнены как из цельного отрезка дерева или отдельных составляющих, соединенных способом склеивания, а так же сбитых гвоздями или скрученных шурупами.

Форма корпуса определяется наличием поперечных силовых элементов, которые называются шпангоутами. Доски, соединенные со шпангоутами, форштевнем и ахтерштевнем, формируют борта лодки.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Если этот остов обшить фанерой, то получится лодка. Внутри лодки настилается настил – слань, который является нижней палубой, чтобы защитить дно лодки.

к содержанию ↑

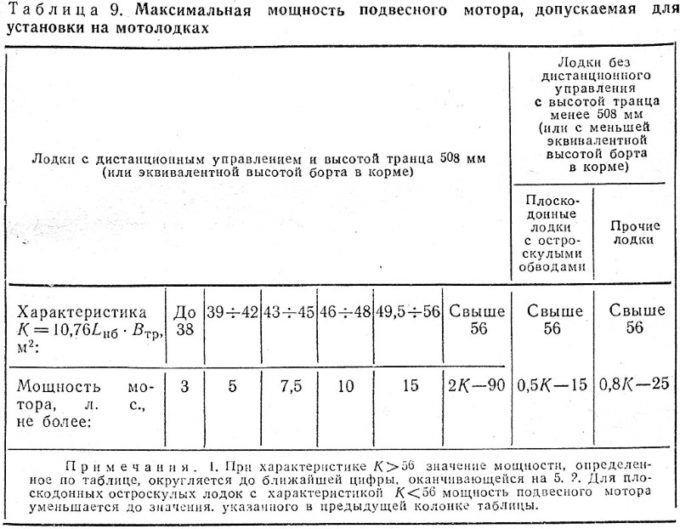

Лодки из фанеры под мотор

Лодки под мотор особо не отличаются своими конструкционными соображениями, по сравнению с лодками, предназначенными для движения под веслами или под парусом. Отличие заключается лишь в организации места для крепления двигателя. Как правило, на корме крепится транцевая доска, где и устанавливается лодочный мотор.

Отдельные конструкции маломерных судов оснащают и другими элементами, такими как кокпит, палубные стрингеры, боковые стрингеры и др. Для улучшения устойчивости и непотопляемости, в плавсредствах предусматриваются специальные промежутки, которые заполняются монтажной пеной.

Подобный подход позволяет исключить возможность затопления лодки, если она опрокинется.

к содержанию ↑

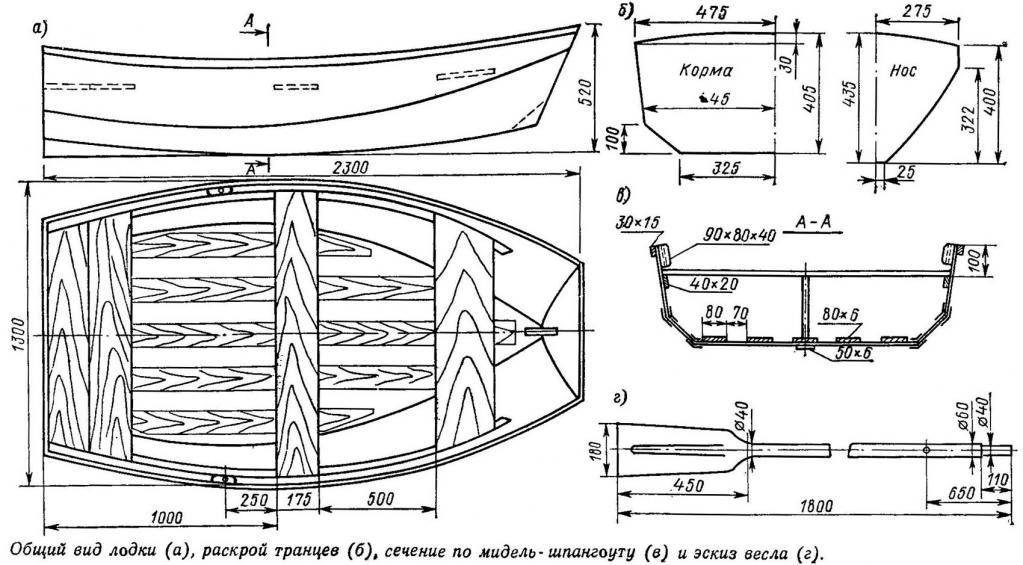

Рабочие чертежи лодки

Вся работа по постройке лодки начинается с чертежей, которые должны быть составлены профессионально. Если этого сделать невозможно, то можно обратиться за помощью в Интернет, где можно подыскать уже готовые чертежи.

Главное, чтобы они соответствовали основным воображениям. Но и здесь нужно быть внимательным, чтобы не пропустить основные этапы по сборке лодки и изготовлению дополнительных узлов.

Как правило, большинство чертежей рисуется на миллиметровой бумаге. Это даст возможность детально просчитать все узлы конструкции.

Большой эскиз чертежа можно нарисовать по следующему алгоритму:

  • Проводится линия, которая условно делит лодку на две части. При этом учитывается тот факт, что две части, левая и правая должны быть симметричными и абсолютно одинаковыми.
  • Проведенная линия делится на несколько равных отрезков. Впоследствии, на этих участках будут установлены шпангоуты.
  • Рисуется как вертикальное отображение, так и проекция сверху.
  • По поперечным отметкам вычерчиваются формы шпангоутов.
  • Проверяются основные размеры всех составляющих в масштабе.
  • Форма шпангоутов вычерчивается в масштабе 1:1 на картоне или толстой бумаге.
  • Гибкие линии формы лодки вычерчиваются с помощью линейки или лекала.

Полученный рисунок складывается вдоль прочерченной линии для проверки на симметричность. Обе части должны безупречно повторять друг друга.

к содержанию ↑

Перенос рисунка на деревянную заготовку

После очередной проверки чертежей на правильность, их переносят на картон. Толстая и жесткая бумага облегчит этап переноса чертежей на заготовки. Рисунок переносится на заготовку с учетом всех контуров и обводов в точности, как он начерчен, без всевозможных напусков, уменьшений и увеличений размеров.

При копировании рисунков следует учитывать направление волокон древесины. В данном случае, все зависит от конструкции элементов лодки. Если элемент изготавливается из фанеры, то слои фанеры сами по себе расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

Что касается изготовления футоксов, то их можно сделать и больше, по высоте, поскольку их потом можно будет обрезать.

к содержанию ↑

Технологические этапы изготовления

Чтобы построить лодку из фанеры своими руками, нужно проделать следующие шаги:

  • перенести рисунок на шаблон;
  • перенести рисунки из шаблонов на дерево;
  • установить киль и закрепить форштевень;
  • закрепить шпангоуты;
  • закрепить охтерштевень и транцевую доску (для мотора);
  • обшить днище фанерой;
  • обшить борта;
  • загерметизировать стыки и стрингеры;
  • пошпаклевать и покрасить корпус лодки.
к содержанию ↑

Корпус лодки

Остов лодки и его корпус собираются из заготовленных деталей. Процесс сборки должен проходить аккуратно и внимательно, во всех плоскостях.

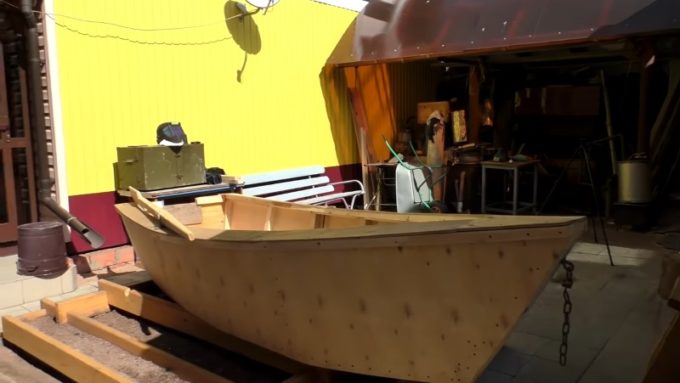

Шпангоуты к килю крепятся сначала предварительно и лишь только после очередного контроля закрепляются окончательно. Причем, крепление должно быть надежным, поскольку лодку придется переворачивать перед обшивкой ее фанерой.

Собираем внутренний контур футоксов

Крепость конструкции, в том числе и бортов, зависит от того, насколько надежное крепление футоксов. Футоксы являются составной частью конструкции шпангоута, который состоит из флортимберса и двух футоксов.

Флортимберс – это нижняя часть шпангоута, которая предназначена для закрепления к килю. Футоксы – это боковые части шпангоутов, к которым крепятся борта лодки.

Места креплений футоксов и флортимберса конструктивно выполнены несколько шире, что увеличивает устойчивость всей конструкции. Особенно это важно для плавсредств, где будут установлены двигатели, которые увеличивают нагрузку на конструкцию в целом и при движении в частности.

к содержанию ↑

Материал для форштевня

Форштевень имеет непростую форму, что обусловлено нагрузками, действующими на него в процессе движения лодки. Одним из самых подходящих материалов для его изготовления может послужить дуб, но, в крайнем случае, можно воспользоваться и вязом.

Повезет, если удастся отыскать отрезок подходящего дерева, имеющего природный изгиб. Если такой возможности нет, то можно изготовить форштевень из отдельных элементов, методом склеивания. Если хочется иметь цельную конструкцию, то нужно взять топор и другие инструменты, и вырубить его согласно форме лодки.

к содержанию ↑

Конструкция киля

Бортовые доски

Для этого, выбирают здоровые, ровные и без сучков доски, 150 мм в ширину и до 5 м в длину.

Изготовление транца

Транец предназначается для крепления лодочного мотора. Доска для транца должна иметь толщину 25 мм.

Если используется фанера, то лучше склеить несколько слоев, чтобы в итоге получилась подходящая толщина (20-25 мм). Основание для крепления мотора должно быть жестким, поэтому его толщина не должна быть меньше 20 мм.

Если необходимо, то транцевая доска усиливается сверху деревянным бруском. В данном случае, все зависит от способа крепления лодочного мотора.

к содержанию ↑

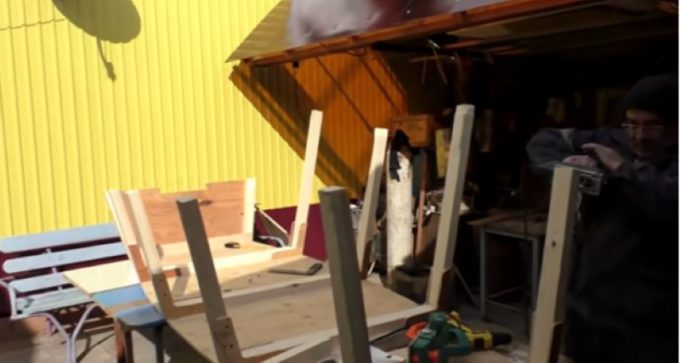

Изготовление каркаса лодки

Каркас собирается в следующей последовательности:

  • устанавливается киль;
  • устанавливаются штевни;
  • размечаются места установки шпангоутов;
  • установка шпангоутов;
  • крепеж шпангоутов, штевней и транца к боковым доскам;
  • проверка правильности установки всех элементов, перед окончательным их креплением;
  • места соединения элементов конструкции желательно обработать водостойким составом или олифой.
к содержанию ↑

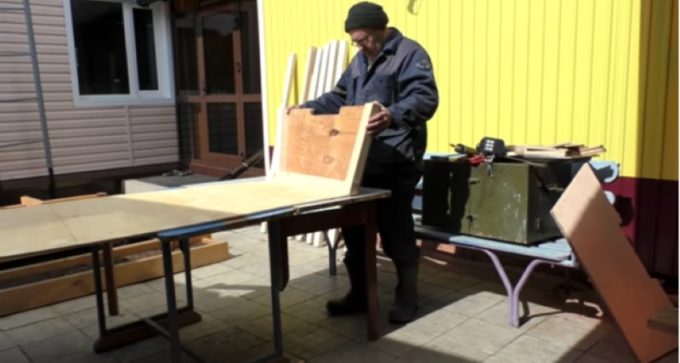

Обшивка лодки фанерой

Согласно рабочего чертежа, из фанеры вырезаются заготовки для обшивки корпуса лодки.

  • каркас лодки опрокидывается вверх дном;

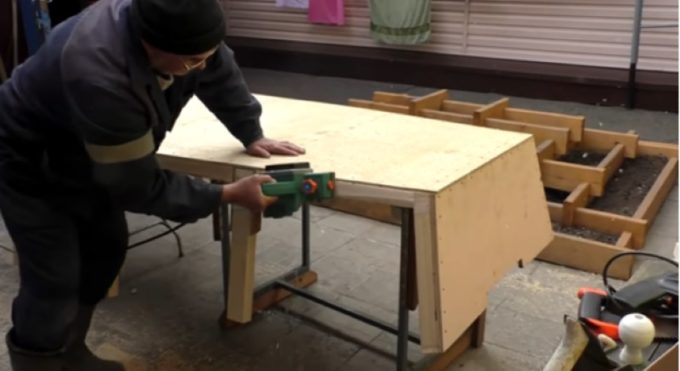

  • все поверхности киля и шпангоутов обрабатывают наждачной шкуркой и делают их абсолютно ровными;
  • детали дна лодки устанавливают на свое место и закрепляют с помощью степлера, после чего места крепления пробивают гвоздями;
  • бортовые элементы обшивки для начала примеряют, а потом крепят аналогичным образом, как и при креплении днища;
  • при проклейке заготовок, следует обращать внимание на направление волокон внешного слоя фанеры. Они должны располагаться вдоль, а не поперек лодки.
к содержанию ↑

Работа с клеем

Работы с клеем направлены на то, чтобы получить прочную конструкцию, а при случае, заполнить им швы или трещины. При работе с фанерой, проклеиваются все места соединения заготовки с килем и шпангоутами. После пробивки гвоздями, клеем заполняют зоны соединения фанеры с несущими элементами, если они не прилегают плотно.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Для улучшения прочности и ходовых качеств плавсредства, фанерная обшивка обклеивается стеклотканью. Подобная защита деревянной конструкции повышает долговечность лодки.

Стеклоткань одинаково распределяется по плоскости обшивки, при этом не желательны складки или появление пузырей, что указывает на плохое качество работы. Ткань клеится от киля, по направлению к бортовым доскам.

к содержанию ↑

Покраска

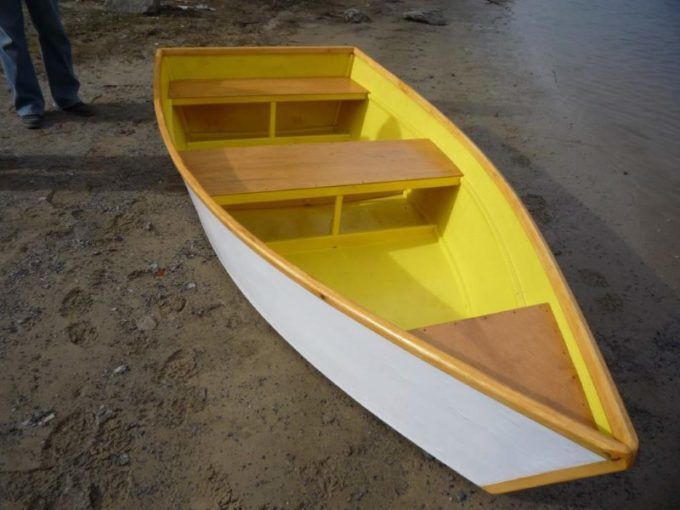

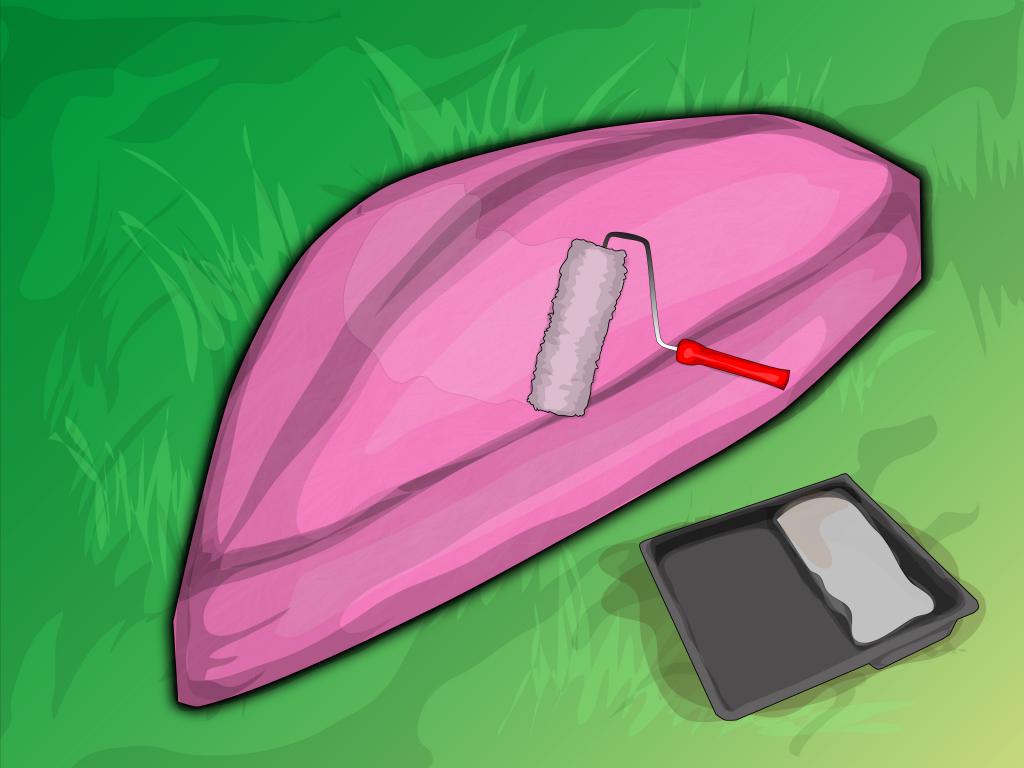

Как только поверхность лодки хорошо просохнет, приступают к следующему этапу – шпаклевке и покраске. Отлично подойдут готовые шпаклевочные смеси на искусственной основе. Красится лодка в два этапа: сначала наносится грунтовочный слой, а затем один или два слоя краски.

Лодка своими руками под мотор: конструкции, чертежи, материалы

  • 16 Ноября, 2018
  • Снаряжение
  • KaplyaDegtya

На строительство какого-либо плавсредства своими руками решаются по разным причинам: кто-то просто из любопытства – получится или нет; кому-то доставляет гордость показывать лодку, изготовленную самостоятельно; у кого-то банально нет свободных денежных средств, чтобы купить судно, сделанное специалистами. Причин может быть много, но все они рано ли поздно заставляют взяться за карандаш, чтобы составить своими руками чертежи моторной лодки.

к содержанию ↑

Из каких материалов?

Их чего же можно изготовить моторную лодку? Давайте разберемся поподробней, какие материалы используют в строительстве моторных лодок.

  1. Лодки из стеклопластика. Достаточно легкий, прочный и дешевый материал для строительства судна. Работа обычно не вызывает больших затруднений даже у начинающего судостроителя.
  2. Лодка из фанеры. Доступный материал, относительно дешевый, его достаточно легко обработать: не нужно закупаться дорогостоящим инструментом и иметь какие-то специальные знания и навыки.
  3. Надувные лодки пвх. Под мотор можно самостоятельно изготовить и плавсредство из ПВХ. Из минусов – более дорогостоящий материал, изготовление такой лодки требует много свободного места. Себестоимость самодельной лодки из ПВХ может быть выше, чем у купленной в магазине.
к содержанию ↑

Стеклопластик

Прежде чем рассмотреть, как своими руками сделать моторную лодку из стеклопластика, давайте изучим все плюсы и минусы этого материала.

  • Надежная.
  • Долговечная.
  • Водонепроницаемая.
  • Презентабельная на вид.
  • Доступная по цене.

Лодка из стеклопластика может быть как килевая, так и плоскодонка, так как стеклопластик достаточно прочный материал, который не боится песчаного и каменистого дна. Судно из стеклопластика будет ударопрочным, на нем легко можно пройти по мелководью, не боясь, что дно лодки изотрется о камни.

Кроме того, этот материал нормально переносит перепады температур, поэтому обычно не возникает проблем с хранением лодки: ее можно оставить на зиму даже в неотапливаемом гараже. Ремонт тоже довольно простой: понадобится лишь эпоксидная смола и стеклоткань.

Так как такие лодки не требуют накачки воздухом, то ее и невозможно проколоть или порвать. Эти плавсредства практически непотопляемы.

Основной минус такой лодки в том, что они имеют достаточно большие размеры, поэтому транспортировка судна обычно вызывает затруднения. Как правило, для перевозки требуется прицеп.

к содержанию ↑

Изготовление лодки из стеклопластика

Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками.

Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.

Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок. Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки.

Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели.

Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

  • Гелькоут лодочный.
  • Отвердитель.
  • Полиэфирная смола.
  • Стекломат.
  • Ножницы.
  • Наждачная бумага.
  • Уключины и подуключины.
  1. Обмажьте матрицу в четыре слоя разделительным воском.
  2. Нанесите гелькоут для внешнего слоя судна
  3. Установите стеклопластиковые сиденья параллельно бортам плавсредства.
  4. Прикатайте стекломат в пять–шесть слоев, чтобы придать жесткость и прочность всей конструкции.
  5. Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
  6. Прикрутите уключины.
  7. Зашкурьте борта судна при помощи наждачной бумаги.
  8. Покрасьте лодку гелькоутом как внутри, так и снаружи.

Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.

Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.

к содержанию ↑

Фанера

Этот материал для строительства лодки своими руками под мотор обычно выбирают из-за того, что он общедоступен, купить его можно практически в любом строительном магазине по относительно невысокой цене. Кроме того, листы фанеры небольшой толщины, легко сгибаются, а обработать фанеру можно простыми ручными инструментами без больших материальных затрат.

Но давайте разберемся, в чем же заключаются плюсы и минусы строительства своими руками лодки из фанеры под мотор.

Они уже были перечислены выше. Можно лишь добавить, что у фанерных лодок относительно небольшой вес и хорошая вместимость.

К ним, пожалуй, можно отнести то, что лист фанеры сложно согнуть под большим углом, так как он может легко треснуть, поэтому, хотя тонкие листы и гнутся достаточно хорошо, при строительстве судна стараются лишний раз не рисковать и строят плавсредства преимущественно треугольной или прямоугольной формы, избегая сильно выгибать материал.

к содержанию ↑

Изготовление лодки из фанеры

Как и при строительстве любой другой лодки, при изготовлении фанерных аналогов работу следует начать с чертежа. Не будем повторяться и напоминать о том, что можно как сделать своими руками чертежи моторной лодки, так и приобрести готовые.

Для строительства плавсредства вам потребуются стандартные инструменты для работы по дереву: ножовка, лобзик, рубанок, шуруповерт, топор, молоток, стамеска, отвертка и так далее.

Кроме того, будет необходимо приобрести:

  • водонепроницаемую фанеру стандартного размера;
  • сосновую или дубовую доску;
  • ткань, которой будете оклеивать корпус;
  • шпаклевку;
  • водонепроницаемый клей;
  • олифу или другую водоотталкивающую пропитку для дерева;
  • масляную краску;
  • гвозди, шурупы, металл для изготовления уключин.

Лодка с мотором практически ничем не отличается от той, которая предназначается под весла. Единственным отличием является то, что при строительстве под мотор лодки своими руками слегка видоизменяется корма: на ней устанавливается транец, который изготавливают из многослойной фанеры.

Важно, чтобы он выдержал крепление двигателя, поэтому экономить на нем не стоит.

После изготовления чертежа, нужно все элементы перенести на плотный картон в масштабе 1:1, то есть сделать на нем выкройки деталей в натуральную величину. С такого картонного шаблона гораздо проще перенести все элементы непосредственно на фанеру. Перенося выкройку, следите за тем, чтобы волокна фанеры шли вдоль детали.

После этого вам нужно будет выпилить все части из фанеры, собрать судно, тщательно подгоняя все детали и элементы конструкции.

Для того чтобы лучше защитить фанеру от влаги, можно по окончании работ, обшить готовую лодку стеклотканью. Приклеивают такую ткань по направлению от киля к бортам, тщательно следя, чтобы не было никаких складок и пузырей. После того, как она полностью высохнет, необходимо прошпаклевать поверхности, загрунтовать их и затем окрасить.

к содержанию ↑

Лодка из ПВХ

Надувные лодки из ПВХ под мотор, пожалуй, наиболее трудные в изготовлении плавсредства. К плюсам последних можно отнести то, что они достаточно легкие, их можно взять в пешие походы, а поместятся они в обычный рюкзак.

А вот минусов у таких лодок достаточно много:

  • Непрочные, подверженные проколам: такую лодку довольно просто порвать, зацепившись за куст или острый камень.
  • Дорогостоящие: себестоимость изготовления достаточно высокая, так как специальный материал для лодок стоит довольно дорого.
  • Нужно обладать определенными навыками: знать хотя бы принципы раскройки материала. Даже если вы найдете готовые выкройки, незнание основных правил закройщиков может привести к порче дорогостоящего материала.
  • При склеивании также недопустимы ошибки, так как детали вы уже не всегда сможете отклеить обратно, а, соответственно, это опять же ведет к дополнительным материальным затратам.

к содержанию ↑

Изготовление лодки из ПВХ

Понятно, что строительство своими руками лодки под мотор из ПВХ, как и все прочие, начинается с чертежа. Но, помимо него, вам нужно будет найти еще выкройки или лекала всех элементов конструкции в масштабе, чтобы затем самостоятельно создать части в натуральную величину.

  • ПВХ.
  • Клей для ПВХ.
  • Ножницы.
  • Кисточки.

И главное, вам потребуется место с достаточной вентиляцией для изготовления лодки.

Перед постройкой лодки в натуральную величину рекомендуем склеить такой же макет хотя бы из обычного полиэтилена. Так вы сможете: во-первых, проверить сами лекала (к сожалению, они часто грешат тем, что там допущены грубые ошибки), а, во-вторых, вы будете знать весь процесс и порядок сборки, что впоследствии облегчит вам работу над большим судном.

На первый взгляд может показаться, что эта работа бессмысленна, но она может сберечь вам дорогостоящий ПВХ в случае ошибок.

После того как вы убедитесь, что все лекала сделаны верно, можно приступать к изготовлению лодки из ПВХ. Тщательно подгоняйте все элементы конструкции и хорошо проклеивайте швы.

После изготовления самой лодки, будет необходимо еще вклеить сиденья, транец и всю фурнитуру. Это все можно как приобрести в магазине, так и при наличии определенного опыта изготовить самостоятельно.

к содержанию ↑

Регистрация

В качестве дополнения ко всему вышесказанному, добавим, что регистрация лодок массой менее двухсот килограммов и с мощностью двигателей до 10,88 л. с. с мая 2012 года не требуется. Поэтому, приступая к постройке лодки своими руками под мотор обязательно учитывайте эти параметры.

Деревянная лодка

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару. И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения.

Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно — веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска.

Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние.

Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Самодельная лодка из фанеры своими руками

Из-за достаточно высоких цен на лодки, покупка готового изделия заводского стандарта становится затруднительной. К тому же модель, изготовленная согласно государственным стандартам не всегда удовлетворяет потребности потребителя.

К примеру, надувные лодки достаточно мобильны и удобны в транспортировке, но велик процент быстрого износа ввиду физических повреждений корпуса. Долгожданная рыбалка или активный отдых на воде может внезапно закончиться из-за малейшего прокола.

Опытные рыболовы, желающие сберечь накопленные деньги, и получить плавсредство, соответствующее всем требованиям, принимают решение собственноручно сделать лодку из листов фанеры. Лодка из фанеры своими руками достаточно увлекательное дело для рыбаков, желающих творчески проявить свою личность.

Кораблестроение начинается с определения величины плавсредства, набросков, которые по ходу доработок становятся мастерски выполненными чертежами.

Из чего состоит лодка

В начале конструирования лодки для рыбалки необходимо ознакомиться с терминологией. Итак:

  1. Киль. Основание для крепления всех имеющихся элементов конструкции. Основной элемент корпуса.
  2. Форштевень. Носовая часть лодки.
  3. Ахтерштевень. Противоположная носу сторона плавсредства.
  4. Шпангоуты. Поперечные детали, которые создают необходимую жесткость и плавный контур корпуса.
  5. Слань. Индивидуальный настил, расположенный по дну лодки.
  6. Борта лодки. Борта формируются из досок, которые установлены над форштевнем и ахтерштевнем, объединенные в процессе крепления со шпангоутами.

к содержанию ↑

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг.

Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

  • Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость – длинную лодку может спокойно унести человек в одиночку.
  • Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
  • Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
  • Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

  • надежность и длительный срок службы конструкции;
  • маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
  • вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

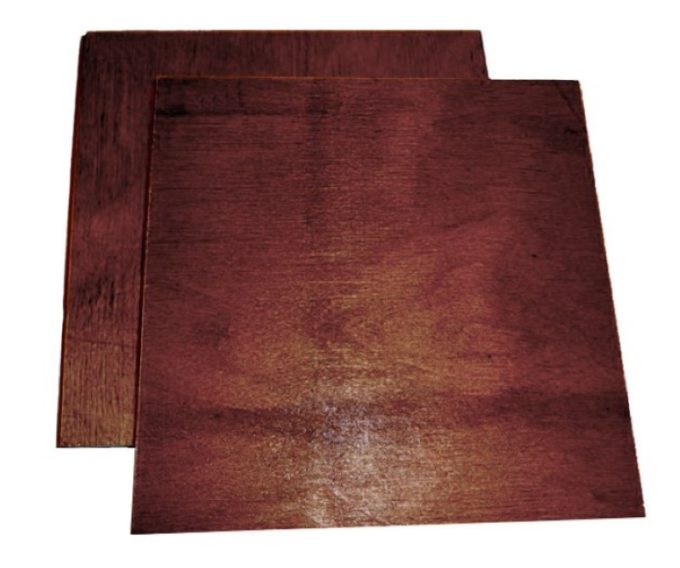

  • БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
  • БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
  • ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

  • трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
  • брусья и доски;
  • стеклоткань для изоляции швов;
  • яхтный лак или водоэмульсионная краска;
  • эпоксидный клей;
  • проволока медная;
  • шурупы;
  • гвозди.

Набор инструментов для постройки плавсредства простой:

  • карандаш и рулетка;
  • шпатель;
  • струбцины;
  • рубанок;
  • молоток;
  • электролобзик;
  • шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

к содержанию ↑

Чертежи лодки и перенос их на материал

Строительство модели из фанерных листов начинается с грамотно оформленных чертежей. Новичкам можно воспользоваться подсказками всемирной паутины, либо приобрести чертежи в магазине. Чертежи, составленные профессиональными конструкторами на чертежной бумаге, дают возможность подробно изучить все углы конструкции.

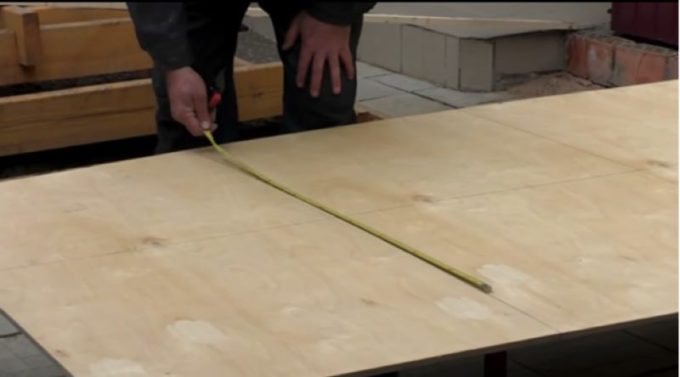

Чертеж в реальный размер модели можно отобразить следующим образом:

  • по центру листа проводится линия, разделяющая чертеж лодки из фанеры на две равные части. Непременным условием составляет симметричность сторон;
  • начерченная линия условно разделяется на четыре равных отрезка для установки шпангоутов;
  • графически отображается вертикальное изображение и вид модели сверху;
  • по нанесенным диаметральным линиям вырисовывают формы шпангоутов;
  • для контроля точности чертежа сверяются основные параметры всех фракций в заданном масштабе;
  • на плотной бумаге вырисовывается в масштабе 1:1 форма шпангоутов;
  • пользуясь лекалами и длинной линейкой, прорисовывают гибкие линии модели;
  • составленный набросок складывают вдоль горизонтальной линии и сверяют на точность начерченных деталей. Обе части рисунка должны быть идентичны друг другу.

Чертеж перемещают на картон после детальной сверки. Жесткая бумага облегчает процесс перенесения на фанеру чертежа.

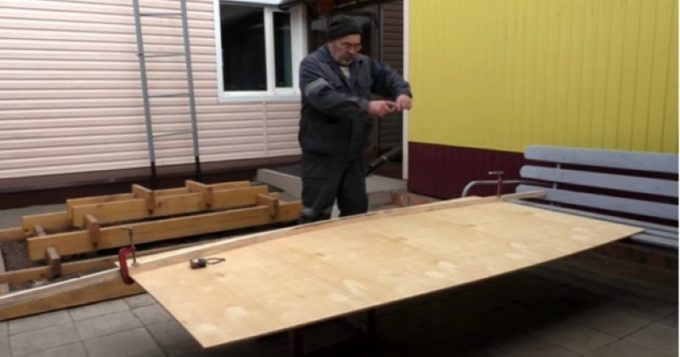

Изображение переносится на фанеру с учетом всех соблюдаемых масштабов, в соответствии с тем, как оно нарисовано. Увеличение или уменьшение размеров категорически недопустимо.

Важно при копировании зарисовок на фанеру принимать во внимание направление волокон древесины. На этом этапе это зависит от конструкции элементов модели, так как слои фанеры расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

к содержанию ↑

Сборка корпуса модели плавсредства

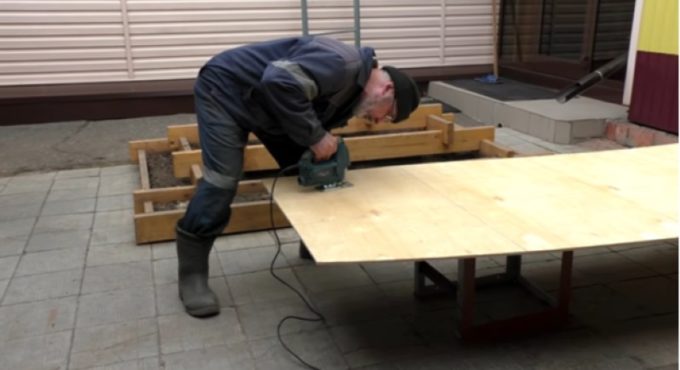

Раскройка деталей для самодельной конструкции трудностей не вызывает. Для распила деталей потребуется электролобзик. Очень важно распиливать детали электролобзиком, так как другой инструмент может оставить кривую линию среза, и детали останутся в сколах.

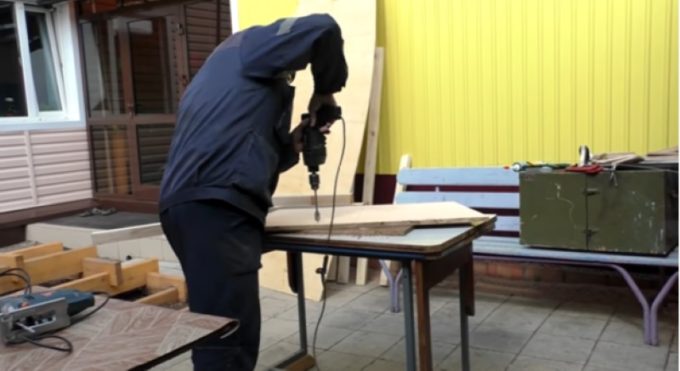

После распила всех элементов необходимо отшлифовать все составляющие конструкции и просверлить в них отверстия для сшивания корпуса. Отверстия следует просверлить с равным расстоянием в 100 мм для сохранения эстетичности внешнего вида.

Сшивать днище конструкции следует капроновой нитью, так как капроновая нить достаточно прочная, не поддается гниению, после пропитки эпоксидной смолой выступает в роли армирующего элемента.

к содержанию ↑

Обработка швов клеем и установка дополнительных элементов

Последующие работы сводятся к небольшому алгоритму:

  1. по краю кормы и транца необходимо высверлить отверстия;
  2. прикрепить транец ко дну;
  3. из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;
  4. по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
  5. на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
  6. прикрепить к готовой конструкции сидения и шпангоут;
  7. отступив 300 мм от сидений, выпиливаются проемы под уключины. Это место следует укрепить брусками;

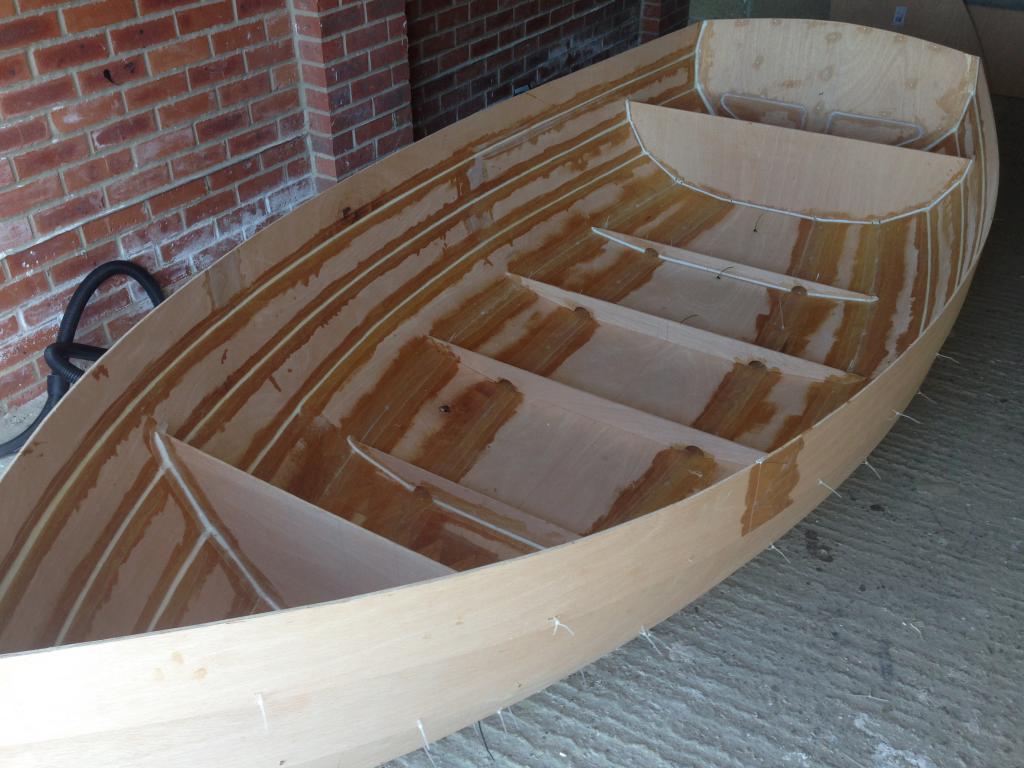

  8. после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
  9. после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
  10. во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
  11. таким же образом склеивают наружные швы;
  12. чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.

Автор статьи
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.
Следующая
ЛодкиЛодка из алюминия своими руками: чертежи выкройки

Добавить комментарий

Adblock
detector
