Лодка из фанеры своими руками: чертежи, выкройки

Конечно, первым делом мы рассматриваем варианты материала и здесь сразу сделаем свой выбор в пользу фанеры. Не будем перечислять преимущества фанерного листа, просто скажем, что потребуется нам ФСФ листы различной толщины. Это влагостойкий материал, который мы обработаем различными средствами в прцессе работы.

Выбор модели

Здесь мы мало чем можем помочь, у каждого любителя прогулок по воде есть свои предпочтения, мы, однако приведем простые параметры плавсредства, которые будут у нас:

  • Длина нашей конструкции составит 3500 мм, переведем в метры для лучшего ориентира – 3,5 метра.
  • 1350 мм – ширина, или 1,35 метра, что вполне подходит для лодки.
  • Высота борта – 50 сантиметров.

Вот на этом варианте мы пока остановимся.

Важно! Рассмотренный вариант является всего лишь одним из многих типов плавательного средства и не означает точного конструирования именно по его лекалам. Выбор типа лодки производится по большому количеству параметров.

Закупка материала

Не зависимо от типа лодки, ее строения и количества посадочных мест, нам потребуются основные материалы, в которых фанера для лодки будет на первом месте.

  • Фанера ФСФ толщиной в 4 мм. Мы выбираем под оговоренные размеры конструкции габариты листа 1240х2450 мм, и потребуется нам три таких листа.
  • Эпоксидная смола минимум 5 килограммов.
  • Один килограмм отвердителя на выбор.
  • Два-три литра микросфера, это наполнитель для эпоксидной смолы.

Важно! Чтобы облегчить работу, инструкция по использованию эпоксидной смолы может предложить для определения нужного количества материала не весы, а шприцы. Это удобнее, особенно, с учетом самостоятельной работы.

Раскройка

В процессе раскройки нет ничего сложного, мы делаем полностью всю разметку на фанерном листе и приступаем к распилу материала. Кстати, для распила нам необходим будет электролобзик.

Если попробовать сделать распил любым другим инструментом, то это, скорее всего, приведет к:

  1. Неровной линии среза;
  2. Материал будет в сколах.

Пример раскроя
И, несмотря на то, что фанерные лодки, конечно, обрабатываются и красятся, давайте все же проведём распил как надо без дефектов и повреждения материала.

Раскраиваем днище и бортовые элементы. Тут надо понять один важный момент, мы ведем работу самостоятельно, чертеж нам все равно нужно будет либо сделать самим, перелопатив при этом гору литературы, либо заказать, обратившись к специалистам.

По опыту можно сказать, что второй вариант более предпочтительный, если нет у нас самих такого опыта.

Важно! Для того чтобы во время раскроя и распила у нас было временное крепление некоторых элементов, перенос выкройки на фанерную поверхность, приклейка привального бруса и многое другое, можно использовать биндеры по размерам компонентов кроя.

к содержанию ↑

Преимущества лодки из фанеры

Лодка способна разместить на борту до 2-3 человек (в зависимости от весовых категорий граждан). Преимуществом данного изделия является:

  • Доступность строительного материала.
  • Лодка способна передвигаться, с применением весел, двигателя или парусного снаряжения.

Мнение эксперта
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.

Исходный материал по прочности не уступает ПВХ изделию. Фанеру используют даже при строительстве яхт. Данный материал легко поддается обработке. При установке мотора, лодка способна развивать не плохую скорость.

к содержанию ↑

Сборка

Далее нам необходимо обработать рубанком все симметричные элементы нашей конструкции. Для этого можно использовать электрорубанок, и спокойно все сделать. После обработки принимаемся за сверление отверстий, которые помогут нам сшить корпус.

Обрабатываем торцы

Отверстия сверлим так, чтобы фанерная лодка была еще и внешне привлекательной, но главное, выдерживаем равный шаг в 100 мм между ними, и ведем просверливание на расстоянии 5 мм от края заготовки.

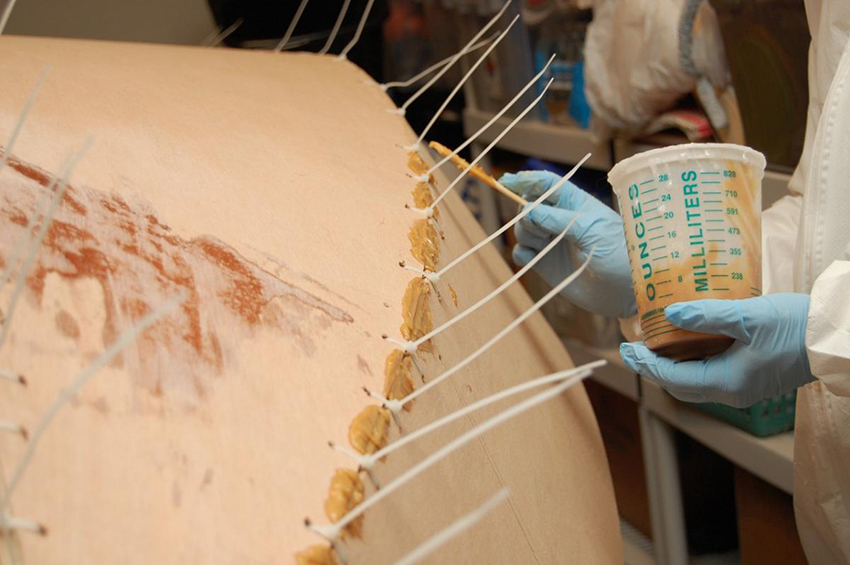

Сшивка днища может быть произведена капроновой нитью, и для этого есть свои причины:

  • Капроновая нить всегда обладает высокой прочностью.
  • Капрон отлично себя чувствует в воде, не подвержен ни гниению, ни коррозии.
  • После того, как нить пропитается эпоксидной смолой, она будет работать по принципу армирующего элемента.

Теперь, когда элементы днища сшиты, пора их проклеить, и для этого нужен импровизированный стапель. Склеивая детали фанерной лодки между собой, не забываем, что нам нужно вывести галтель, и можно это очень просто сделать, используя пластиковую ложку. Смола постепенно схватывается и принимает нужную форму, пока мы строим лодку из фанеры.

Изготовление деталей

Нарезаем полосы стекловолокна и подготавливаем их для проклейки швов. Пока не приступаем к проклейке, нам нужен транец. Это будет нижней частью кормы, на которую мы сможем вешать мотор. У нас будет и моторная и гребная лодка из фанеры — как захотим на ней ходить, так и пойдем, но транец все же выпилим.

Для изготовления транца нам потребуется лист плотной и толстой фанеры, выберем 10 мм, разметим все и также электролобзиком все выпиливаем.

Далее приступаем к проклейке швов. Для этого стеклоткань пропитываем эпоксидной смолой, а поверхность под поклейку грунтуем.

Следующим этапом идет сборка бортов, которые сшиваются так же капроновой нитью, здесь нам потребуется помощь, чтобы все точно присоединить, прижать и сшить, фанерный лист будет изогнут и для этого потребуется некоторое усилие.

При готовых элементах борта и днища вшиваем транец, его клеим на эпоксидную смолу. Далее проклеиваем своими руками все швы стеклотканью. Уделяем этому процессу большое внимание, швы у нас должны получиться аккуратными и полностью проклеенными, иначе лодка будет давать течь.

Шпангоуты

Следующим шагом будет изготовление сплошных шпангоутов — это своеобразные ребра жесткости, которые мы выпиливаем из фанерного листа минимум в 6 мм толщиной. На готовые и вставленные шпангоуты устанавливаем банки.

Далее важная часть – привальный брус, который мы вначале изготавливаем из двух брусьев. Он должен будет обеспечить дополнительную жёсткость бортам конструкции. У нас он находится по линии борта, а значит, банки и шпангоуты к нему отношения иметь не будут.

Устанавливаем шпангоуты

Совет! Это в нашем проекте так, но можно пустить привальный брус и по внутреннему периметру конструкции и положить на него банки, заодно соединив с ним шпангоуты. Это еще больше придаст прочности всему средству.

Если когда-то проходил ремонт, в котором использовались струбцины, хорошо, будет легче работать, если нет — не проблема, используем их по контрольным точкам, чтобы прижать привальный брус, заодно можно и биндерами «обложить» брус в пространстве между струбцинами.

Кстати, мы можем и картоп изготовить, благо есть проекты и расчёты и по этому типу мотолодки, к тому же мы предусмотрели место и для мотора.

Следующим шагом вшиваем передний шпангоут. Здесь сделаем небольшое отступление. Дело в том, что до сих пор мы установили шпангоуту цельные, а этот у нас будет из остатков фанеры, и мы его сделаем похожим на очертание ребра жёсткости с большим отверстием посредине.

Импровизированная палуба

Если бы у нас была лодка из одного листа фанеры, она бы потребовала работы не меньше, но и масштаб совсем другой.

Это сказано к тому, что мы практически использовали все материалы уже, а теперь определим, что было нужно именно от фанеры:

  • Три листа толщиной в 4 мм, естественно речь о влагостойкой фанере.
  • Один лист толщиной в 10 мм, его можно покупать в наименьшем размере, он пойдет на изготовление транца.
  • Один лист фанеры толщиной в 6 мм. Его нужно будет рассчитать по количеству шпангоутов и банок.

В принципе, при наличии заранее подготовленного проекта и всех расчетов, закупка материала может вестись поэтапно, от шага к шагу в процессе изготовления лодки, все равно иначе мы никак не можем вести работу.

Внутренняя работа

Помимо шпангоутов и банок, нужно будет внутри по периметру вклеить внутренние части привального бруса, все это придает жесткости и прочности. Вместе с этим проводим работы по усилению транца. Для этого можно еще и шурупы использовать, которыми мы стягиваем приклееные к транцу куски фанеры.

Еще раз проверяем крепление банок, и если оно нас устраивает, оставляем все без изменений. Кстати, привальный брус мы можем укрепить практически по ватерлинии, лодка у нас подойдет для мелководья и для глубоководных рек и озер, так что ватерлиния будет располагаться на удобной высоте.

Отделка

Здесь нам снова потребуется помощь, конструкцию придется перевернуть, чтобы заняться работой с внешней стороной днища.

Устанавливаем лодку днищем вверх и начинаем работу по оклейке всех швов. Для этого снова используем стекловолокно и эпоксидную смолу. Вообще, здесь можно стеклоткань сложить в два слоя.

Мнение эксперта
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.

Пока все высыхает, мы удаляем шурупы из транца, там уже все стянулось и полностью склеилось. Ставим дрель на реверс и выкручиваем шурупы, а отверстия забиваем либо мебельными мини чопиками, либо заделываем шпаклевкой по дереву.

Обрабатываем швы, снимая лишнюю смолу, и приступаем к установке днищевых и бортовых реданов. Это должны быть планки, толщиной в 20 мм и шириной в 40 мм.

Причем по бору мы их пускаем по ширине, а на дно устанавливаем на ребро ближе к носу, естественно, срезая их под углом. Реданы крепим на эпоксидную смолу, а изнутри вкручиваем в них шурупы по дереву.

Заключение

Итак, на этом тема, как построить лодку из фанеры практически заканчивается, ведь нам остается только полностью обработать лодку снаружи эпоксидной смолой и покрасить в цвет, который мы, собственно говоря, и выберем. А после того, как все высохнет, можно начинать испытания!

Можно еще сказать, что после постройки такого плавсредства, стоит попробовать замахнуться на еще более интересную конструкцию, а это уже складная лодка из фанеры, которая строится точно по такому же принципу. Исключением здесь является то, что ее можно разобрать на две или три части, а соединяется она по шпангоутам.

к содержанию ↑

Клеевые работы

Проклейка необходима, чтобы повысить прочность конструкции, при необходимости нужно заполнить все трещины и швы. Проклейке подвергаются места соединения киля и шпангоута. В случае если после скрепления фанеры гвоздями, остались места, где есть не плотное прилегание, то такие места заполняются клеем.

Для повышения прочности и ходовых качеств судна, фанерная обшивка покрывается стеклотканью. При наклеивании стеклоткани, необходимо хорошо разгладить материал, чтобы предотвратить появление складок и воздушных пузырей.

Проклейку производим от киля к верхней части лодки. За счет равномерного распределения ткани по всей поверхности это повышает прочность конструкции.

Рекомендуем прочитать: Из каких материалов изготавливается лодка Кайман?

к содержанию ↑

Особенности изготовления

При строительстве лодки стоит учитывать, что наиболее значимым элементом каркасной части является основа, на которую производится крепление остальных частей (киль).

Носовая область образуется форштевнем и фиксируется с одной из сторон. В кормовой части крепление производится ахтерштевнем – элементами, отвечающими за обеспечение продольной жёсткости конструкции.

Они могут быть выполнены на основе деревянных материалов (цельных) или склеиваться по отдельности и фиксироваться посредством гвоздей и шурупов.

Поперечные детали корпуса позволяют добиться изгибов и поперечных очертаний, что добавляет плавсредству необходимой жёсткости. В верхней части форштевня и ахтерштевня размещаются доски, соединяющиеся со шпангоутами. Данная конструкция образует борта.

Получившийся каркас подлежит обшиванию фанерой. Во внутренней части лодки кладётся настил (слань). Таким образом образуется нижняя палуба.

По желанию лодки могут быть оборудованы кокпитом, палубными стрингерами и боковыми стрингерами. Чтобы обеспечить хорошую плавучесть, ниши должны быть заполнены пеной, что предотвратит опрокидывание судна.

к содержанию ↑

Определяемся с параметрами

Специалисты представили наиболее комфортные параметры для плавсредства, выполненного на основе фанеры, толщина которой находится в пределах 5 мм:

  • Длина корпусной части (от носа до транца) – 4,5 (м);
  • Показатель ширины в наиболее широкой части корпуса (замеры снимаются поверху) – 1,05 (м);
  • Показатель глубины лодки – 0, 4 (м).

Самым важным этапом строительства считается построение чертежа. Можно взять готовый чертёж, представленный на сайтах в сети интернет или сделать его своими руками.

Этапы создания эскиза общего плана

  1. Первым делом следует провести осевую (можно диаметральную) плоскость – линию, разделяющую корпусную часть по длине на пару равных частей. Учитывая симметричность изображения лодки следует максимально точно подгонять все элементы.
  2. Плоскость диаметрального типа разделена на пропорциональные отрезки. В данных участках станут располагаться шпангоуты.
  3. Чертим вертикальную проекцию плавательного средства.
  4. Переходим к построению вида сверху.
  5. Чертим планы шпангоутов по поперечным линиям.
  6. Убеждаемся в согласованности расположений и масштабов всех частей.
  7. Составив эскиз шпангоутов, переходим к построению его чертежа, используя масштаб 1 к 1. Желательно строить чертежи на картонном основании, что позволит с лёгкостью перенести его на фанеру.
  8. Чтобы обеспечить необходимую плавность, следует производить соединение точек линейкой из металла (от киля к бортовой области).
  9. Сложив чертёж по диаметральной плоскости, проверяем симметричность. Очень важно, чтобы стороны с точностью повторяли свои контуры.

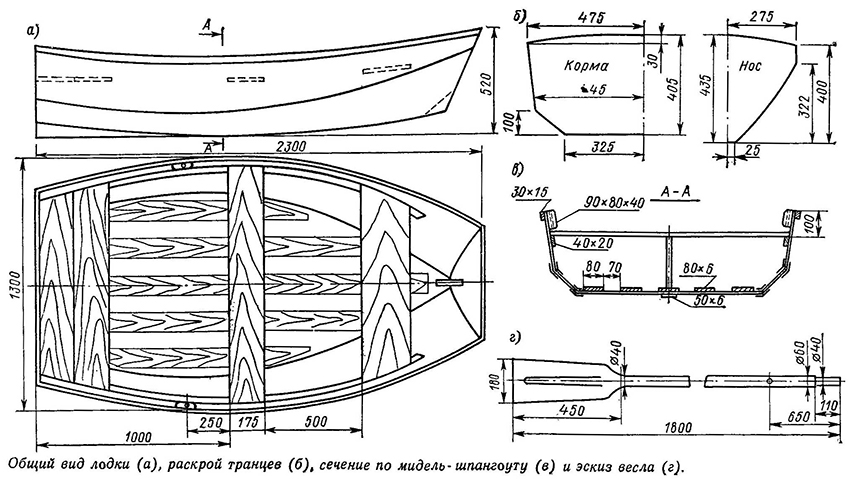

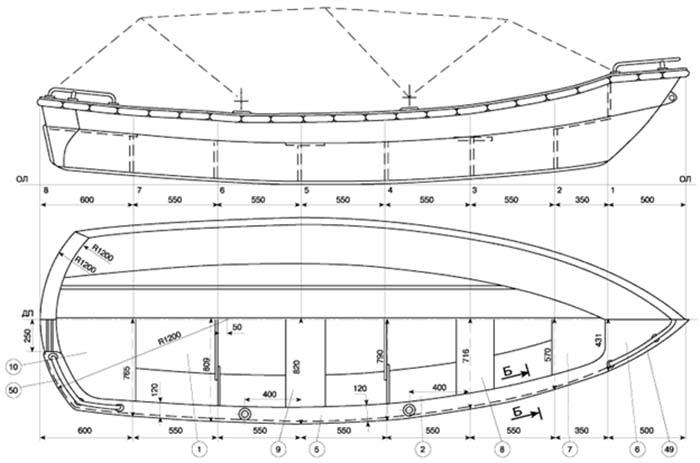

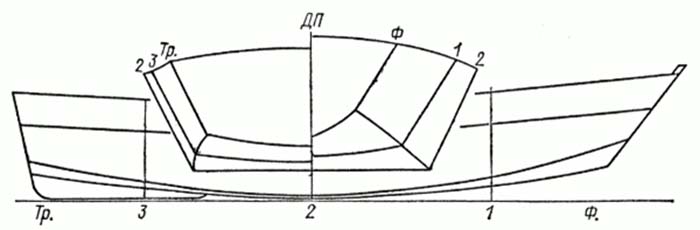

Пример чертежа лодки из фанеры

Перенос изображения с шаблона на фанеру

Проверив симметричность всех элементов, переносим изображение сначала на картонную основу. После этого переходим к перенесению шаблонов на фанеру, с точностью соблюдая при этом все контуры. Ни в коем случае не стоит делать добавки на припуски! Перенося шаблон, порядок расположения волокон соблюдается в абсолютной точности.

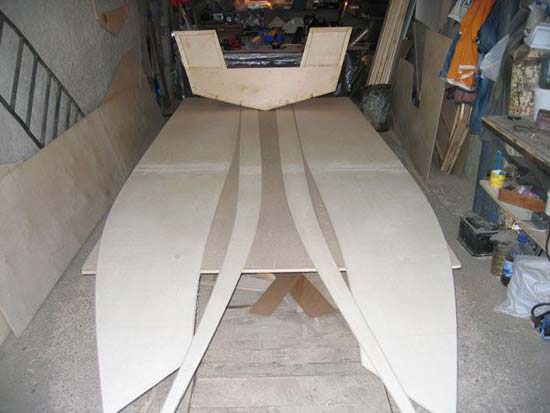

Фото транца, деталей днища и бортов

к содержанию ↑

Материалы и инструменты

При создании плавательного средства не обойтись без следующих материалов и инструментов:

  • шуруповёрта;
  • ручной фрезеровочной машинки;
  • шлифовальной машинки (ручного типа);
  • струбцины;
  • электролобзика;
  • водостойкой фанеры, обладающей толщиной 5 мм ( 2,5 на 1,25);
  • водостойкой фанеры, обладающей толщиной 6 мм (1,5 листа);
  • строганных досок (толщиной не меньше 25 мм);
  • реек (дерево);
  • гвоздей (латунь);
  • саморезов по дереву;
  • эпоксидной смолы;
  • лака (водостойкого типа);
  • стекловолокна;
  • бруса (50 на 3400);
  • бруса (40 на 20 на 4000).

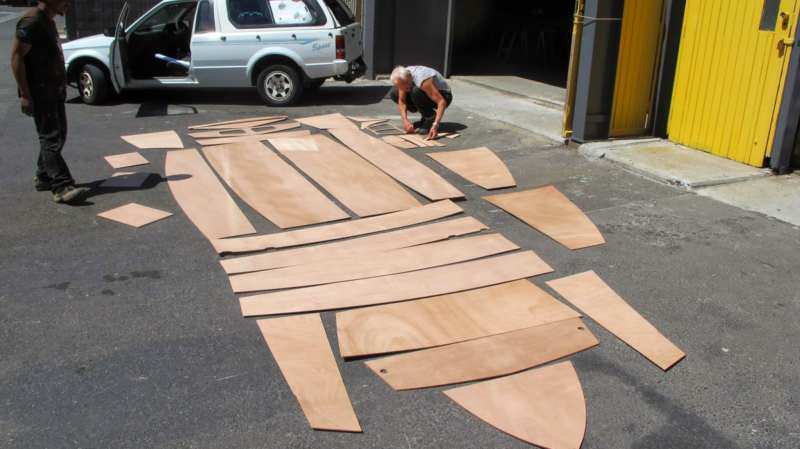

Вырезанные из фанеры части будущей лодки

к содержанию ↑

Процесс изготовления

Сборка каркасной части начинается на верстаке, а заканчивается на полу (земле).

Чтобы не допустить ошибок в процессе сборки конструкции рекомендуется воспользоваться предложенной ниже инструкцией:

  1. Укладываем киль на верстак.
  2. К одной из сторон киля прикрепляем ахтерштевень с транцем. Ко второй стороне подсоединяется форштенвель.
  3. С помощью гвоздей соединяются килевая часть (совместно со шпангоутами) и штевни. Тщательно всё проверяем на наличие перекосов. При наличии таковых необходимо проводить подгонку. Для этого между транцем и штевнем натягивается бечёвка.
  4. Убедившись в полном совпадении осей, производим окончательное крепление.
  5. Тонкая ткань пропитывается краской (достаточно густой) и распределяется между имеющимися соединениями.
  6. После закрепления штевней приступаем к установке шпангоутов. Чтобы обеспечить плотное фиксирование, следует разрез под киль делать немного уже шпангоута (на пару мм).
  7. Посадка проверяется с помощью натянутой верёвки. Должно быть обеспечено точное совпадение с бимсами.
  8. Устанавливать шпангоуты рекомендуется соблюдая угол 90 градусов.
  9. Окончательно скрепляем шпангоуты.
  10. Проделав все операции, задаём угол прогиба. С этой целью могут быть использованы круглые брусья, временно закреплённые к крайним частям киля (с внутренней стороны).
  11. Между брусом и килем вставляем деревянную балку (11 см).
  12. Крепление производится исключительно брусьями, что предотвратит появление перекосов транца.
  13. Переходим к обшивке каркаса. Желательно весь листовой эскиз перенести на уменьшенный размер картона и вырезать.
  14. Чертим изображение для вырезания на фанере (соблюдая листовые размеры).
  15. Примеряем шаблоны.
  16. Выпиливаем с помощью лобзика (мелкие зубчики) все детали. Запас делаем не более 2 мм. Очень важно для стыковки листов дополнительно прибавить 70 мм.
  17. Используя вбитые (между досками) нитки, совмещаем оси элементов. Производим склеивание и дожидаемся его затвердения.
  18. Используя небольшие гвоздики, сбиваем одинаковые части плавсредства.
  19. Тщательно подгоняем между собой рубанком.
  20. Просверливаем отверстия (диаметром 2 мм) отступив от кромок скул 12 мм соблюдая шаг 50 мм, предназначенный для скреп (проволочных). Именно скрепы станут надёжными соединителями.
  21. Обшивка крепится начиная с носа судна. Фиксировать её следует проволокой из меди сквозь отверстия, которые делаются вдоль дна и бортовой части. Проволока скручивается с внешней стороны на пару оборотов.
  22. Далее производим обшивку транца и днища.
  23. Собранные борта подлежат установке и временно соединяются.
  24. Днище собирается по тому же принципу, что и борта.
  25. Устанавливаем транец и скрепляем его используя шурупы (3 на 18) и клеевую основу, соблюдая при этом расстояние около 0,5 см.
  26. Если бортовые элементы выступают за транец в корму, то можно с помощью рубанка выровнять кромки.
  27. Окончательно закручиваем плоскогубцами скрепки. Обжимаем всё во внутренней области.
  28. Каждая щель и стык плавсредства должны быть проклеены лентами из стеклоткани. Ширина первого слоя должна достигать 28 мм, последующие слоя – около 75 мм. Располагая каждый последующий слой немного сдвигаем его (по разным сторонам).
  29. После затвердевания стеклопластика необходимо удалить выступающие края скреп. Проклеиваем наружную область стекловолокном.
  30. Сняв вспомогательные приспособления, зашпаклёвываем смесью эпоксидной смолы с опилками все отверстия обшивки.
  31. Наружная часть плавсредства обрабатывается клеем и стеклотканью.
  32. Внутри лодка покрывается горячей олифой.
  33. Судно окрашивается краской на масляной основе.
к содержанию ↑

Тестирование лодки

После самостоятельного изготовления лодки следует выйти на ней на водоём и обязательно провести тестирование. Проверяя скоростные характеристики, необходимо создавать условия по максимуму приближённые к реальности. Кроме того, проводится тестирование с разным уровнем нагрузки.

Мнение эксперта
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.

В данном случае можно использовать самостоятельный выход и с двумя людьми на борту. Однако желательно, чтобы общий вес не превысил 150 кг. Измерить скорость можно GPS навигатором.

Как можно самостоятельно сделать лодку из фанеры?

В рыбацких и охотничьих магазинах можно найти все что угодно, и лодки не исключение.

Но много людей хотят сделать плавательное средство самостоятельно, ведь это интересно и недорого.

У лодок, которые делаются своими руками, есть ряд преимуществ перед заводскими вариантами:

  • Легкость конструкции. Такое приспособление из фанеры будет намного легче, чем деревянные или металлические конструкции;
  • Устойчивость на воде. Для такой лодки используют цельные листы фанеры, а ее формы получаются идеальными для спуска на воду;
  • Низкая стоимость. Потратить деньги нужно будет только на фанерные куски, клей, лак и доски;

Чтобы обеспечить безопасность конструкции, использовать нужно только качественные материалы. Фанера должна быть цельной, без повреждений. Цена первых сортов немного выше, но надежность также важна.

Для людей, которые имеют навык в столярном деле, работа будет несложной. Она займет полтора недели, если делать лодку в свободное время, то пару полных дней.

Читайте о том, как самостоятельно сделать моторную лодку? Также посмотрите нашу статью о ремонте резиновой лодки своими руками.

к содержанию ↑

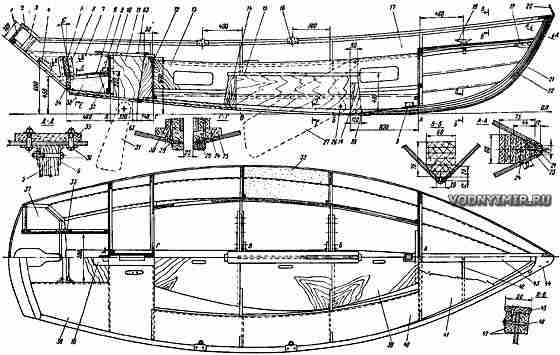

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

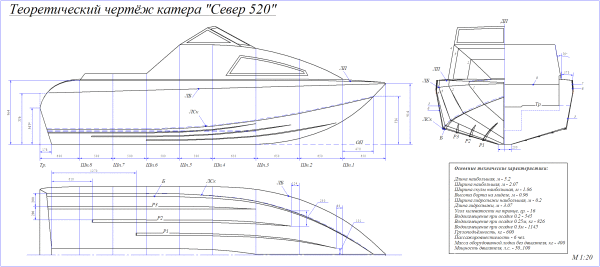

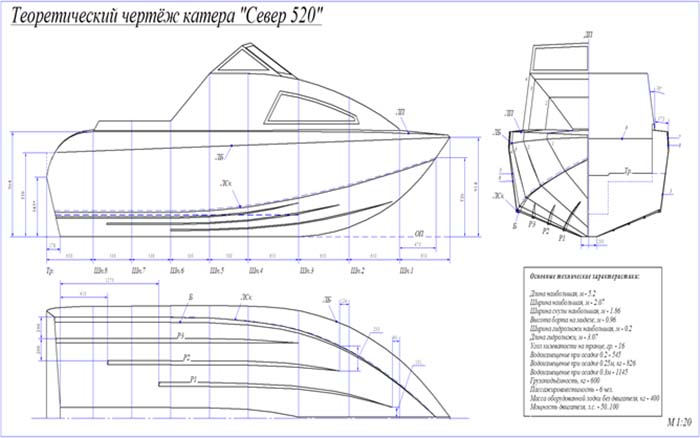

Одной из таких конструкций является «Север 520».

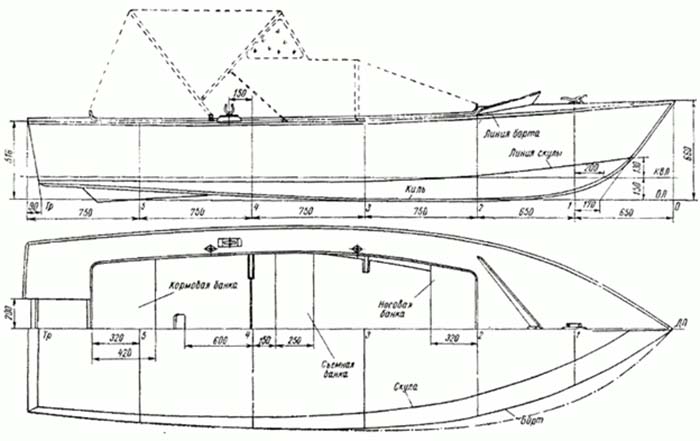

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

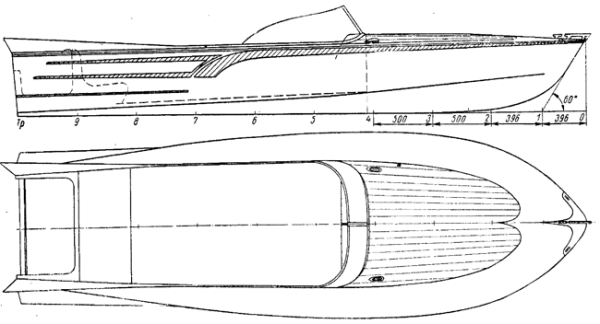

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Мнение эксперта
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

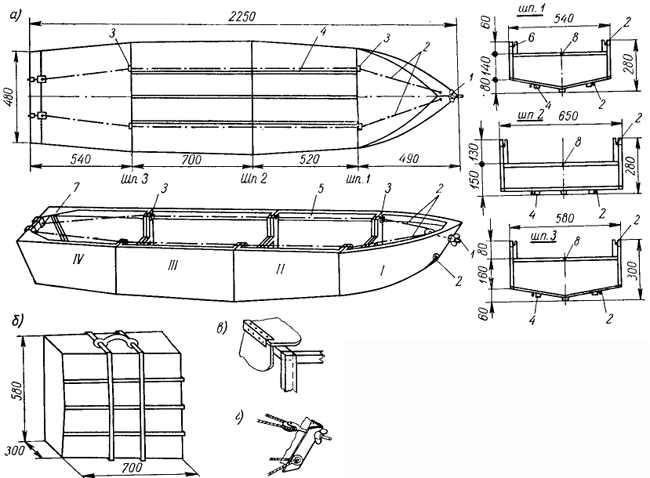

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки». У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.

Но заняться проектированием своими руками может только профессионал, ведь нужно точно рассчитать грузоподъемность, вместительность, форму носа и другие нюансы.

к содержанию ↑

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик. Важно точно резать по размерам, иначе конструкция не сойдется.

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты.

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

  • Обезжиривания всех деталей судна;
  • Обработки деревянных элементов пропиткой;
  • Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
  • Грунтовки. Для этого можно использовать кипяченую олифу;
  • Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Постройка такого плавсредства своими руками – это интересное и творческое занятие для людей, которые любят делать вещи самостоятельно. Главное – придерживаться размеров, на которые указывают чертежи.

Возможно, во время этого процесса, будут ошибки, которые нужно будет переделывать. Но, в результате получится отличная и недорогая лодка. Хранить такое средство лучше всего на суше. Это судно отлично подойдет для использования на спокойных озерах и реках.

Выходить в море или сплавляться по горным рекам на нем запрещено. Также нужно внимательно следить за швами и целостностью конструкции, если есть проблемные участки, то их нужно герметизировать.

Мнение эксперта
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.

При бережливом отношении и правильно хранении, такое плавсредство прослужит долго, и поможет отлично провести время на рыбалке, или просто во время прогулки по водоему.

Рекомендуем ознакомится с нашим материалом о том, как правильно выбрать насос для лодки ПВХ? Возможно вас также заинтересует информация о создании тента для лодки своими руками.

Чертежи лодок из фанеры: выбор материала и сборка

Отдых на воде – одно из самых популярных способов провести выходные, который выбирают не только любители рыбалки, но и поклонники активного отдыха. Некоторые предпочитают бороздить водные просторы, занимаясь плаванием, однако этот способ не всегда уместен – полноценное удовольствие от присутствия водной стихии можно получить только посредством плавательного средства

Вот по такому чертежу собираются лодки

  1. Чертежи лодки
  2. Сборка лодки
  3. Выбор материала
  4. Фанера
  5. Стеклоткань
  6. Клей
  7. Сборка
  8. Итог
к содержанию ↑

Чертежи лодки

Чтобы сделать лодку из фанеры своими руками, необходимо подготовить чертеж, по которому будут изготовлены все составляющие детали плавательного средства. Как таковые чертежи фанерных лодок содержат в себе данные о размерах и форме всех деталей, которые предстоит собственноручно перенести на фанерный лист – это наиболее трудоемкий и важный процесс, от которого будет зависеть правильность структуры лодки.

На данный момент наиболее простым является американские проекты лодок из фанеры “Stitch and glue” , в которой чертежи выкроек предоставляются в натуральную величину, тем самым упрощая процесс переноса деталей на заготовку. Выглядят они таким образом:

Проект лодки из фанеры своими руками

Выкройки лодок из фанеры данного типа рассчитаны на приобретение бумажной версии, в которой, как говорилось выше, все детали предоставлены в натуральную величину. Однако если вы решили составить чертеж фанерной лодки своими руками, готовые проекты вам также могут пригодиться – в них предоставлена общая информация о размерах всех необходимых деталей.

Дрэскомб из фанеры Мотолодка «Аралия»

к содержанию ↑

Сборка лодки

Фанера

В качестве материала для лодки необходимо использовать “морскую” бакелитовую фанеру толщиной около 4 – 5 мм . Данный тип фанеры является высокопрочной и полностью влагостойкой продукцией – при условии, если клеевой состав имеет спирторастворимую структуру.

Так как бакелитовая фанера изготавливается только из лиственных пород то, скорее всего вам придется приобретать березовую продукцию.

Сорт листов должен быть либо элитным, либо первым – более низкие сорта обладают различными структурными дефектами, присутствие которых в данном случае недопустимо. Длину и ширину листов следует рассчитывать исходя из размеров выкройки фанерной лодки – желательно чтобы все части будущей конструкции имели цельную структуру.

Обратите внимание! Бакелитовая фанера, это наиболее тяжелый аналог среди фанерной продукции — ее листы тонут в воде. Однако в данном случае лодка держится на воде за счет водоизмещения, в связи с чем, данный фактор не имеет большого значения.

Стеклоткань

В проектах лодок данного типа часто присутствует наличие слоя стеклоткани, которая исполняет роль армировочного покрытия. Стеклоткань лучше приобретать в рулонах, так как в них она имеет ровную однородную структуру, в то время как продукция в пачках неизбежно будет иметь различные неровности и перегибы, которые будут давать о себе знать в процессе наклеивании.

В качестве клеевого состава используется двухкомпонентный эпоксидный клей, которым проклеиваются швы и полностью покрывается поверхность лодки, как изнутри, так и снаружи. От качества клея будут зависеть надежность и внешние данные лодки – чем прозрачнее будут компоненты после застывания, тем меньше будет искажение текстуры древесины.

Эпоксидная смола с отведителем

Существует два варианта приобретения: за рубежом и соответственно отечественные аналоги. Плюсом западных производителей являются высокое качество ингредиентов и удобная фасовка – вы можете приобрести столько клея, сколько вам необходимо. Огромным минусом является чрезвычайно высокая цена.

Отечественные производители выпускают продукцию либо в очень большой таре емкостью 50 кг либо в через-чур маленькой – 250 грамм, что является существенным недостатком. Найти более или менее приемлемую фасовку не всегда возможно, однако ее цена вполне демократична, по сравнению с зарубежными аналогами.

Также имеет место низкое качество клея, которое может негативно отразиться на внешнем виде лодки.

к содержанию ↑

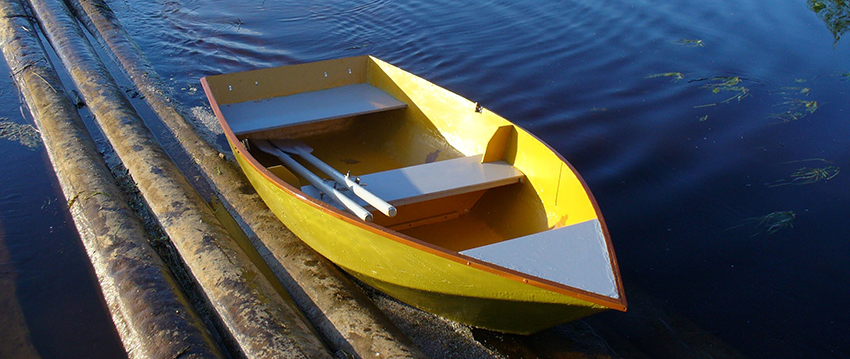

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

  • чертежные принадлежности:
  • карандаши;
  • резинки;
  • лекала;
  • длинные металлические линейки и большие треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор;

В процессе постройки будут нужны:

  • электрический лобзик;
  • молоток;
  • топор;
  • струбцины (и скорее всего, очень много – как минимум 10 штук);
  • кисти, шпатель металлический, шпатели резиновые;
  • шуруповерт;
  • рубанки ручные или электрорубанок;
  • отвертки;
  • стамески;
  • степлер;
  • пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

  • фанера стандартных размеров 1,5м *1,5м;
  • доски – сосновые, дубовые:
  • ткань для оклейки корпуса;
  • шпаклевка для заделывания трещин и стыков листов;
  • специальный водонепроницаемый клей;
  • олифа натуральная или водоотталкивающая пропитка для дерева;
  • краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

  1. общая длинна корпуса от носа до транца 4.5 метра;
  2. ширина поверху в самом широком месте корпуса – 1,05 метра;
  3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

к содержанию ↑

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

  • проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
  • диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
  • вычерчивается вертикальная проекция лодки и проекция вид сверху;
  • по поперечным линиям вычерчиваются планы шпангоутов;
  • проверяется согласованность расположения и масштабы всех элементов.
  • Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
  • Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

к содержанию ↑

Регистрация судна

Постановка на учет лодки самостоятельной постройки имеет некоторые особенности. При первичной регистрации плавсредства необходимо подать в Госинспекцию по маломерным судам:

  • паспорт;
  • индивидуальный налоговый номер;
  • согласованный и подписанный инспектором Акт первичного технического освидетельствования на судно с заключением о признании судна годным к эксплуатации;
  • чеки на материалы, используемые при постройке;
  • квитанцию об оплате госпошлины за регистрацию;
  • регистрационную карточку;
  • заявление на регистрацию.

Образцы всех документов с онлайн-калькуляторами расчета суммы платежа можно найти в открытом доступе в интернете.

Постройка лодки из фанеры для мастера, как правило, не заканчивается простым испытанием лодки на большой воде. Это как показывает практика настолько захватывающий и увлекательный процесс, что после первой постройки обязательно будет и вторая, при этом опыт, полученный при первой постройке в дальнейшем будет не только обогащен новыми приемами и технологиями, но и усовершенствован новыми техническими решениями в конструкции лодки.

Автор статьи
Королев Константин Георгиевич
Рыбак с 5 летним стажем. Специализация — зимняя рыбалка.
Следующая
ЛодкиЛодка из алюминия своими руками: чертежи выкройки

Добавить комментарий

Adblock
detector
